आईडी ओडी ग्राइंडर यूनिवर्सल मल्टीफंक्शनल कंपाउंड ग्राइंडिंग मशीन

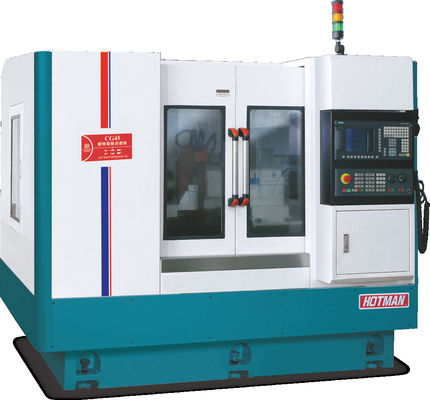

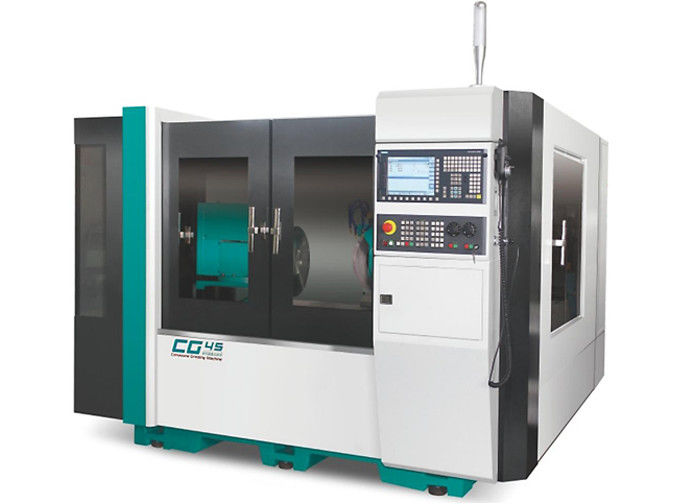

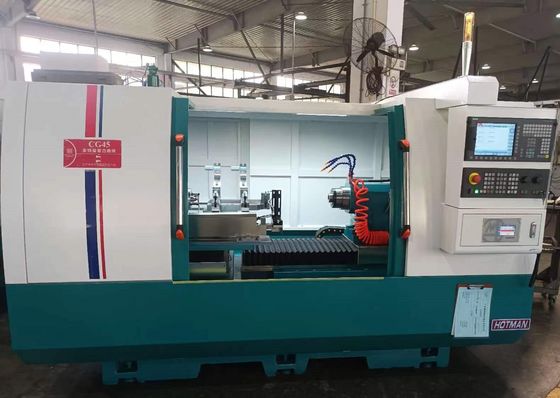

आईडी ओडी ग्राइंडर यूनिवर्सल मल्टीफंक्शनल कंपाउंड ग्राइंडिंग मशीन-सीजी45

आंतरिक पीसने वाले पहिया का धुरी यात्राः 0~470 मिमी

बेलनाकार पीसने वाले पहिया का धुरी यात्राः 0~365 मिमी

व्यापक विशेषताएं:

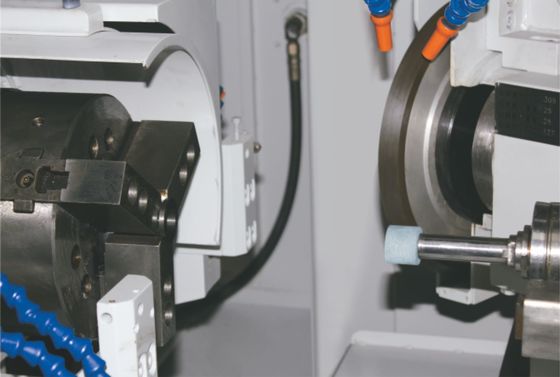

(1) एक क्लैंपिंग का एहसास कर सकते हैं, आंतरिक सर्कल, आंतरिक शंकु, बाहरी सर्कल, बाहरी शंकु, अंत चेहरे मिश्रित एकीकृत पीसने को पूरा करें।

(2) छोटे और मध्यम आकार के वर्कपीस के प्रसंस्करण के लिए उपयुक्त उच्च परिशुद्धता वाले जटिल पीसने के समाधान प्रदान करें।

(3) ।औद्योगिक बड़े पैमाने पर उत्पादन की आवश्यकताओं को पूरा करने के लिए स्वचालित खिला और प्राप्त प्रणाली स्थापित की जा सकती है।

(4) बाहरी सर्कल/आंतरिक सर्कल पीसने के मॉड्यूल को विभिन्न पीसने के रूपों और प्रक्रियाओं के अनुकूल करने के लिए मांग के अनुसार लचीले ढंग से जोड़ा जा सकता है।

(5) नियंत्रण प्रणाली अनुकूल और सीखने में आसान है। वर्कपीस ग्राइंडिंग और ग्राइंडिंग व्हील ड्रेसिंग को मशीन टूल पर जल्दी से प्रोग्राम किया जा सकता है। ऑन-लाइन मापने वाले उपकरण को स्थापित किया जा सकता है।

उपकरण का वर्णनः

शरीर और घटकों को मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट किया गया है, जिसे कृत्रिम रूप से सामान्यीकृत गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है। घटकों को यास्डा द्वारा संसाधित किया जाता है,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।

मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार स्नेहन किया जाता है ताकि अधिक सेवा जीवन और सटीकता सुनिश्चित हो सके।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.

सीएनसी स्वचालित पीस प्रणाली से लैस, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों से चुनने के लिए, आंतरिक छेद पीस उपकरण सहित,स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि

पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पोजिशनिंग सटीकता और लंबी ट्रैक जीवन।

पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।

मानक विन्यास के रूप में संख्यात्मक नियंत्रण प्रणाली, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान।उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।

तकनीकी विनिर्देश:
