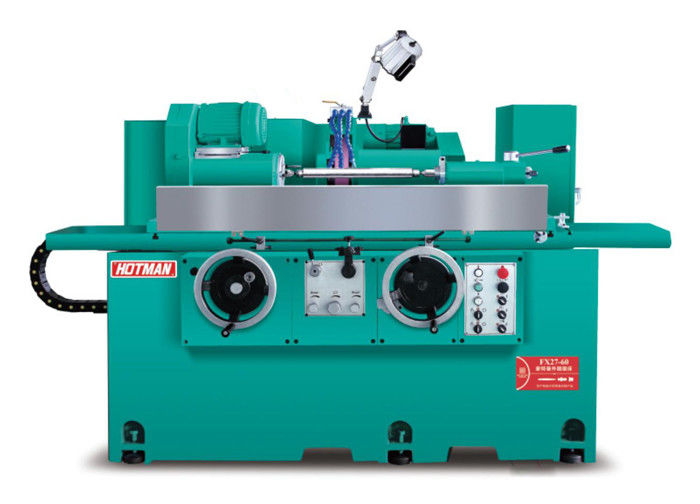

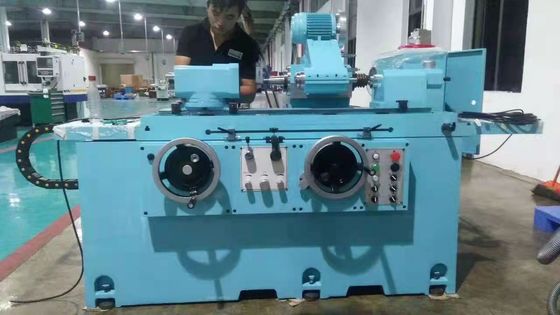

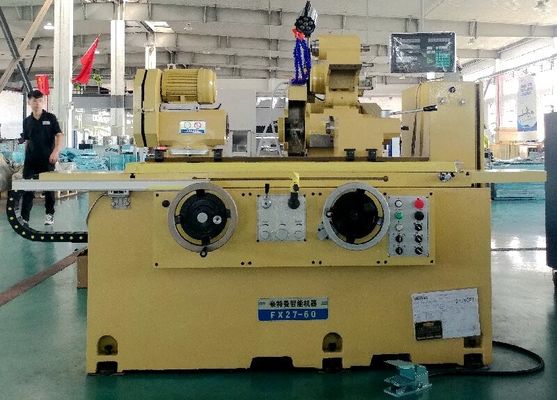

मैनुअल सिलेंडरिक ग्राइंडिंग मशीन मल्टीपल वर्कपीस के लिए, आर्थिक सिलेंडरिक ग्राइंडर

सिलेंडरिक पीसने की मशीन+आंतरिक छेद पीसने की डिवाइसः

उपकरण का वर्णनः

शरीर और घटकों को मिलहाना उच्च ग्रेड कास्ट आयरन एफसी 30 द्वारा कास्ट किया जाता है। घटकों को यस्दा, मित्सुई सेकी, तोशिबा, ईएलबी और अन्य विश्व स्तरीय उपकरणों द्वारा एक बार क्लैंपिंग प्रसंस्करण द्वारा संसाधित किया जाता है।परिशुद्धता आकार माइक्रोन स्तर तक हो सकता है, उच्च परिशुद्धता उपकरण के बुनियादी घटकों को सुनिश्चित करने के लिए।

पीसने वाले पहिया के धुरी FAG उच्च परिशुद्धता बीयरिंग, पहले चार और दूसरे दो आस्तीन संरचना, अलग स्नेहन के बिना, सरल रखरखाव, धातु से धातु संपर्क से मुक्त,और लगभग स्थायी सेवा जीवन प्राप्त कर सकते हैं. पीस पहिया धुरी उच्च कठोरता और उच्च परिशुद्धता की विशेषताओं है। विशेष workpiece पीस के लिए, पीस पहिया गति रैखिक गति बढ़ाने के लिए समायोजित किया जा सकता है

पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।

मशीन गाइड रेल और सटीक गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई की जाती है ताकि अधिक सेवा जीवन और सटीकता सुनिश्चित हो सके।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.

सिमेंस 828 डी सीएनसी स्वचालित पीसने प्रणाली से लैस, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि

पीस पहिया धुरी के मानक विन्यास चार रियर और दो रियर असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.

पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर की जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।

लीड स्क्रू/टैप के लिए विशेष धागा

स्पिंडल को उच्च रिज़ॉल्यूशन एन्कोडर के साथ स्थिति प्रतिक्रिया, पूर्ण बंद-लूप नियंत्रण के रूप में सुसज्जित किया गया है। सरल विधानसभा, छोटी ट्रांसमिशन श्रृंखला, कॉम्पैक्ट संरचना, अच्छी सटीकता और स्थिरता।

सीएनसी पीस पहिया ड्रेसर से लैस, दो सीएनसी अक्षों डब्ल्यू और वी द्वारा अंतःस्थापित, पीस पहिया का उच्च परिशुद्धता ड्रेसर सर्वो मोटर द्वारा संचालित हीरा डिस्क पहिया द्वारा किया जाता है।

वर्कपीस का रैखिक आंदोलन रैखिक मोटर द्वारा संचालित किया जाता है और उच्च रिज़ॉल्यूशन ग्रिटिंग शासक से लैस है। उच्च परिशुद्धता मशीनिंग सुनिश्चित करें।

आंतरिक पीसने के लिए विशेष सहायक उपकरण उपलब्ध है!
