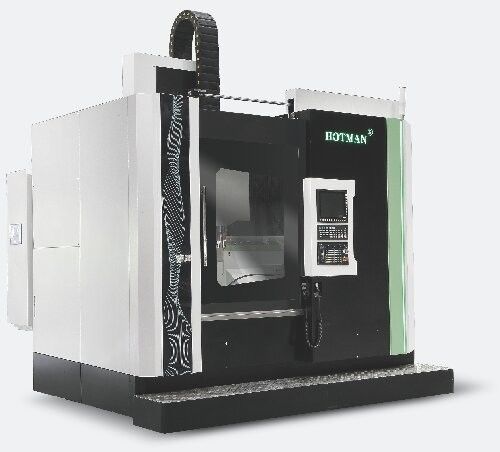

उच्च परिशुद्धता ऊर्ध्वाधर पीसने की मशीन, कई मोल्ड पीसने के उद्देश्य के लिए सीएनसी ऊर्ध्वाधर पीसने की मशीन

उच्च परिशुद्धता ऊर्ध्वाधर पीसने की मशीन, बहु मोल्ड पीसने के उद्देश्य के लिए सीएनसी ऊर्ध्वाधर पीसने की मशीन



मशीनिंग सटीकता:

प्रसंस्करण क्षमता:

उपकरण का वर्णनः

1इस ग्राइंडर को एक बड़े वर्कपीस के आंतरिक व्यास और अंत के चेहरे को ग्राइंड करते समय और ग्राइंडिंग सटीकता में सुधार करते समय वर्कपीस को आसानी से संरेखित करने के लक्ष्य के साथ विकसित किया गया था।यह बहुत डिबगिंग समय को छोटा कर दिया है और उच्च परिशुद्धता पीसने जैसे गोलता हासिल की हैइसके अतिरिक्त, एनसी द्वारा नियंत्रित, आंतरिक व्यास, बाहरी व्यास, और अंत चेहरे प्रसंस्करण को एक क्लैंपिंग में पूरा किया जा सकता है, जिससे प्रक्रिया की तीव्रता का एहसास होता है।

2. मशीन उपकरण नियंत्रण ताइवान की नई पीढ़ी नियंत्रण प्रणाली को अपनाता है जो क्रमशः पीस सिर के ऊर्ध्वाधर और क्षैतिज फ़ीड को स्वचालित रूप से नियंत्रित करता है।मूर्ख की तरह मानव-मशीन संवाद ऑपरेशन इंटरफ़ेस सरल और उपयोग करने में आसान है. ट्रांसमिशन ताइवान पीएम I के C3 ग्रेड बॉल स्क्रू से लैस है, 0.002 मिमी के भीतर दोहराए जाने योग्य पोजिशनिंग नियंत्रण, अच्छी संगतता और सटीक उपकरण फ़ीड के साथ;कार्यक्षेत्र हाइड्रोलिक रूप से संचालित है और उपकरण सेटिंग को ठीक से समायोजित करने के लिए एक हाथ से आयोजित विद्युत हैंडव्हील से सुसज्जित है.

3शीतलन और निस्पंदन प्रणालीः पीसने और पीसने वाले पहिया को बांधने के दौरान, काम करने वाले टुकड़े को ठंडा किया जाता है और पीसने वाले पहिया को धोया जाता है।निस्पंदन एक चुंबकीय विभाजक + कागज निस्पंदन विधि को अपनाता है. फिल्टरेशन सटीकता 0.005 मिमी तक पहुंचती है। शीतलक प्रवाह दर 130L/मिनट है, यह सुनिश्चित करता है कि शीतलक साफ है और पुनर्नवीनीकरण किया जा सकता है।सुसज्जित शीतलन मशीन शीतलक के निरंतर तापमान सुनिश्चित कर सकते हैं.

4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।

5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता के लिए विशेष workpiece पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.

6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।

7पीसने वाले पहिया की मेज मानक के रूप में 0 डिग्री और 22 डिग्री के दोहरी स्थिति की स्थिति के साथ एक पीसने वाले पहिया धुरी से लैस है।एक पीस पहिया धुरी क्रमशः एक फ्लैट पीस पहिया और एक घुमावदार पीस पहिया का उपयोग कर सकते हैंकंक्रीट पीसने वाले पहिया का उपयोग करके उच्च दक्षता वाले अंत-पृष्ठ प्रसंस्करण को प्राप्त किया जा सकता है।

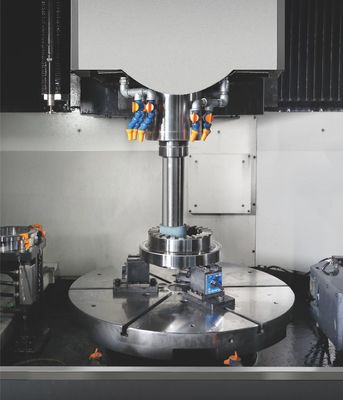

1एक बार क्लैंपिंग के बाद, भागों के आंतरिक छेद, बाहरी सर्कल, शंकु और अंत चेहरे का पीसने पूरा हो सकता है

2डिस्क/कोर्ट शाफ्ट/स्लीव/रिंग और अन्य भागों के प्रसंस्करण के लिए उपयुक्त

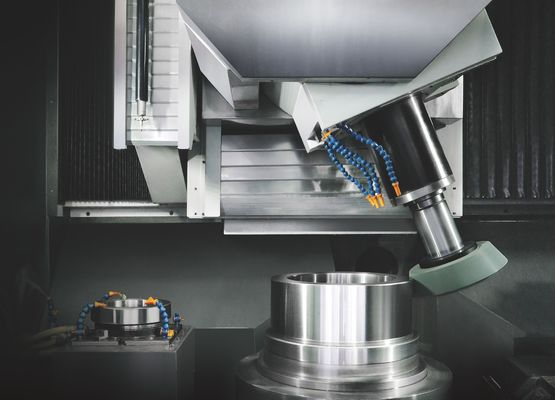

बी अक्ष डबल गियर पोजिशनिंग टावरः

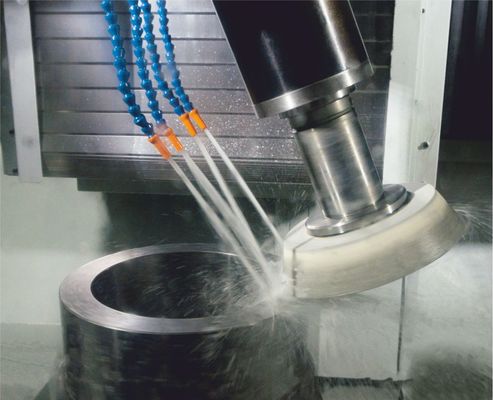

0° पोजिशनिंग के साथ अंदर/बाहरी व्यास का पीसने,22.5° पोजिशनिंग का उपयोग बाहरी व्यास और अंत सतह को कुशलता से पीसने के लिए किया जा सकता है।

ग्रिटिंग स्केल प्रतिक्रियाः

एक्स अक्ष और जेड अक्ष उच्च परिशुद्धता मशीनिंग प्राप्त करने के लिए ग्रिटिंग शासक (जेड अक्ष एक विकल्प है) का उपयोग करके फीडबैक नियंत्रण से लैस हैं।

एटीसी मिलिंग व्हील लाइब्रेरी:

विभिन्न विनिर्देशों और आकारों के छह पीसने वाले पहियों को मशीनिंग आवश्यकताओं के अनुसार सुसज्जित किया जाता है।

जटिल आकारों के लिए, पीसने वाले पहिया को अक्सर बदलने की आवश्यकता नहीं है, जो ऑनलाइन स्वचालित ड्रेसिंग और आकार मुआवजे को महसूस कर सकता है।

तापमान प्रबंधन प्रणालीः

निरंतर बैच प्रसंस्करण में, आप उच्च परिशुद्धता प्रसंस्करण प्राप्त करने के लिए, वर्कपीस और मशीन उपकरण शरीर के तापमान को नियंत्रित कर सकते हैं।

व्यापक रूप से प्रयुक्तः

काम करने वाली मशीनों के भाग जैसे कि धुरी के आवरण, इंजीनियरिंग मशीनरी के भाग जैसे कि कंक्रीट गियर, कम करने वाले भाग जैसे कि ग्रह गियर (पवन ऊर्जा उत्पादन के लिए), समुद्री भाग इंजन सीएएम
