उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रकार: | बेलनाकार ग्राइंडर मशीन | पीस पहिया व्यास: | 270 मिमी |
|---|---|---|---|
| पीसने की अधिकतम लंबाई: | 600 मिमी | अधिकतम पीसने का व्यास: | 200 मिमी |
| ग्राइंडिंग व्हील मोटर पावर: | 1.5 किलोवाट | नियंत्रण प्रणाली: | सीमेंस |
| ग्राइंडिंग व्हील मोटर वोल्टेज: | 220 वी/380 वी | पीस पहिया गति: | 3000 आरपीएम |
| शक्ति: | 2.2 किलोवाट | टेबल मोटर पावर: | 0.75 किलोवाट |
| टेबल मोटर वोल्टेज: | 380 वी | टेबल स्पीड: | 1-20 मी/मिनट |
| वोल्टेज: | 380 वी | आयाम: | 2800 x 2000 x 2000 मिमी |
| वजन: | 4000 किग्रा | ||
| प्रमुखता देना: | मानव संवाद बेलनाकार पीसने की मशीन |
||

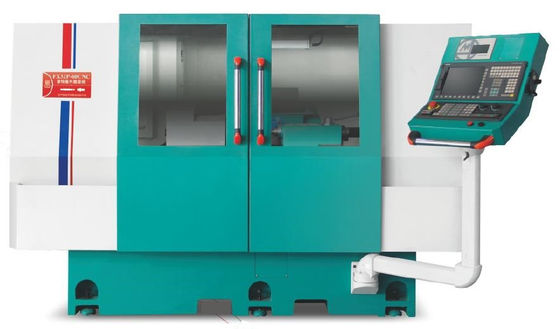

मानव संवाद के साथ बेलनाकार ग्राइंडर आसान प्रोग्रामिंग सीएनसी नियंत्रक, मजबूत पीसने बल
FX27-60CNC
तकनीकी विनिर्देश:
| परियोजना | इकाई | मॉडलःFX32P-60CNC | |
|
प्रसंस्करण क्षमता
|
तालिका का अधिकतम घूर्णन व्यास | मिमी | 320 |
|
के बीच अधिकतम दूरी दो अंगूठे |
मिमी | 600 | |
| अधिकतम पीसने का व्यास | मिमी | 320 | |
| दो पिरिएटल हृदयों के बीच अधिकतम भार | किलोग्राम | 60 ((उच्च कार्य) /20 (केवल कार्यशील व्यक्ति) | |
| पीसने वाले पहिया का आकार (व्यास × चौड़ाई × एपर्चर) | मिमी | 455×38 ((32-50) ×127 | |
| पीसने वाले पहिया की गति | आरपीएम | 1650 | |
| पीसने वाले पहिया की अधिकतम रैखिक गति | m/s | 40 ((उच्च गति वाले पीसने वाले पहिया 65 तक) | |
| पीसने वाले पहियों का ड्रेसिंग | मिमी | स्वचालित प्रकार | |
|
पीसने वाले पहिया का सिर |
फ़ीड कोण | डिग्री | 90 |
| फ़ीड स्ट्रोक | मिमी | 250 | |
| एक्स अक्ष तेजी से चलती गति | m/min | 6 | |
| न्यूनतम एक्स-अक्ष फ़ीड | मिमी | 0.001 | |
|
सिर का फ्रेम |
धुरी की गति | आरपीएम | 50 से 500 |
| धुरी का रूप | समवर्ती या केन्द्रित | ||
| अंगूठे का विनिर्देश | एमटी-4 | ||
|
पुच्छल सीट |
स्वतः दूरबीन दूरी | मिमी | 40 |
| अंगूठे का विनिर्देश | एमटी-4 | ||
|
काम की मेज |
Z अक्ष तेज गति | m/min | 8 |
| न्यूनतम z-अक्ष फ़ीड | मिमी | 0.001 | |
| अधिकतम यात्रा | मिमी | 550 | |
| घूर्णन का कोण | डिग्री | + 6/-9 | |
|
मोटर |
पीस पहिया धुरी मोटर | केडब्ल्यू | 3.75/5.5 |
| एक्स-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | |
| Z-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | |
| हेडफ्रेम स्पिंडल मोटर | केडब्ल्यू | 0.75 | |
| शीतलन पंप मोटर | केडब्ल्यू | 0.75 | |
| चिकनाई तेल मोटर | केडब्ल्यू | 0.25*2 | |
| टेल स्टॉक ऑयल पंप मोटर | केडब्ल्यू | 0.75 | |
|
अन्य |
मशीन का शुद्ध भार | किलो | 3300 |
| कुल मशीन वजन | किलो | 3500 | |
| पैकेज का आकार (लंबाई * चौड़ाई * ऊंचाई) | मिमी | 2800*2000*2000 |
|
उपकरण का वर्णनः
1सिलेंडर ग्राइंडर मशीन शरीर और घटकों को मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा डाला जाता है, जिसे कृत्रिम रूप से सामान्यीकृत गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है।घटक यास्डा द्वारा संसाधित किए जाते हैं, MITSUI SEIKI, TOSHIBA, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। परिशुद्धता आकार माइक्रोन स्तर तक हो सकता है।
2सिलेंडर ग्राइंडर मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
3.सिस्टम और सर्वो ड्राइवर नियंत्रण सटीकता उच्च है, नैनोमीटर गणना सटीकता के 80 बिट फ्लोटिंग-पॉइंट संख्या, गणना त्रुटि को समाप्त
4पीसने की फीड प्रणाली में एक वी और एक फ्लैट ट्रैक शामिल है जिसमें सटीक हाथ से काटने, स्वचालित स्नेहन प्रणाली, सटीक गेंद शिकंजा, उच्च परिशुद्धता और उच्च शक्ति वाले सर्वो मोटर हैं।इसमें चिकनी गति की विशेषताएं हैं, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और ट्रैक की लंबी सेवा जीवन।
5पीसने वाले पहिया का मुख्य शाफ्ट ताइवान द्वारा पेश किए गए उच्च परिशुद्धता गतिशील और स्थैतिक दबाव का है, आस्तीन संरचना, आसान रखरखाव, धातु से धातु के संपर्क से मुक्त है,और लगभग स्थायी सेवा जीवन. पीस पहिया धुरी उच्च कठोरता और उच्च परिशुद्धता की विशेषताओं है। विशेष workpiece पीस के लिए, पीस पहिया गति रैखिक गति बढ़ाने के लिए समायोजित किया जा सकता है।
6सिलेंडर ग्राइंडर मशीन की पूंछ सीट कठोर और मजबूत दोनों होने के लिए डिज़ाइन की गई है। कास्ट आयरन बॉडी में शामिल एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।
7सीएमईएनएस के उच्च प्रदर्शन वाले सर्वो मोटर के साथ मैन-मशीन इंटरफेस के द्वितीयक विकास के बाद, ताकि उपकरण सीएनसी प्रणाली और ड्राइव सिस्टम में बेहतर संगतता हो,साथ ही स्वचालित रेत मरम्मत और स्वचालित मुआवजा कार्यों के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
विशेषताः

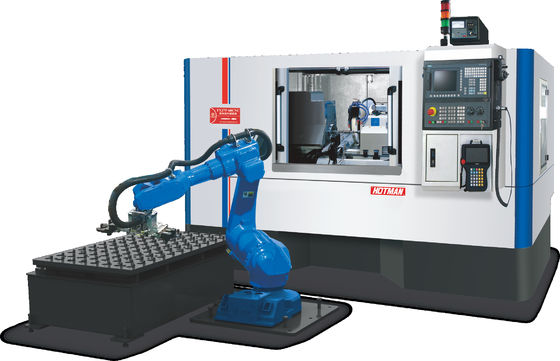

FX27P-60CNC उच्च परिशुद्धता सीधे बेलनाकार पीसने की मशीन में (पूर्ण कवर, एकल-मशीन मैनिपुलेटर स्वचालित लोडिंग और अनलोडिंग)
1बिस्तर घूर्णन व्यासः Φ270 मिमी, दो शीर्ष केंद्रों के बीच की दूरीः 600 मिमी।
2पीसने वाले पहिया की गतिः 1650rpm, पीसने वाले पहिया का आकार (व्यास × चौड़ाई × एपर्चर): Φ405×32×Φ127mm
3सक्रिय माप यंत्र को परिमार्जन प्रसंस्करण के पूर्ण बंद-लूप नियंत्रण को प्राप्त करने के लिए कॉन्फ़िगर करें।
