उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| चक आकार: | 200 मिमी | नियंत्रण प्रणाली: | जीएसके/फैनुक/सीमेंस |
|---|---|---|---|
| शीतलक प्रणाली: | हाँ | मैक्स स्विंग: | 400 मिमी |
| अधिकतम घूर्णन व्यास: | 300 एमएम | अधिकतम टर्निंग लंबाई: | 500 मिमी |
| विद्युत आपूर्ति: | AC380V / 50 हर्ट्ज | त्वरित ट्रावर्स: | एक्स/जेड: 24मी/मिनट |
| धुरी का मोटर: | 7.5 किलोवाट | टेलस्टॉक: | क्विल व्यास: 80 मिमी |
| उपकरण स्तंभ: | 4-स्टेशन बुर्ज | प्रकार: | परिशुद्धता सीएनसी खराद |
| वजन: | 3000 किलो | एक्स/जेड एक्सिस यात्रा: | 200मिमी/500मिमी |
| प्रमुखता देना: | 380V सीएनसी लेथ मशीन,50 हर्ट्ज सीएनसी लेथ मशीन,स्थिर सीएनसी परिशुद्धता स्वचालित टरथ |
||

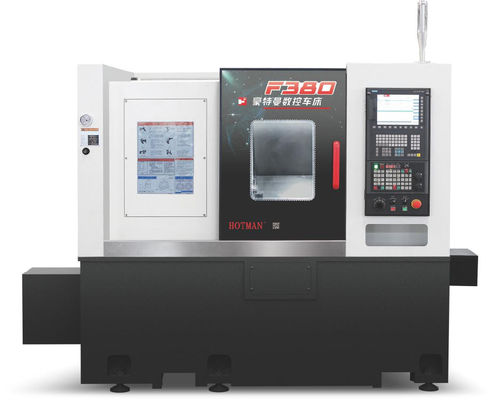

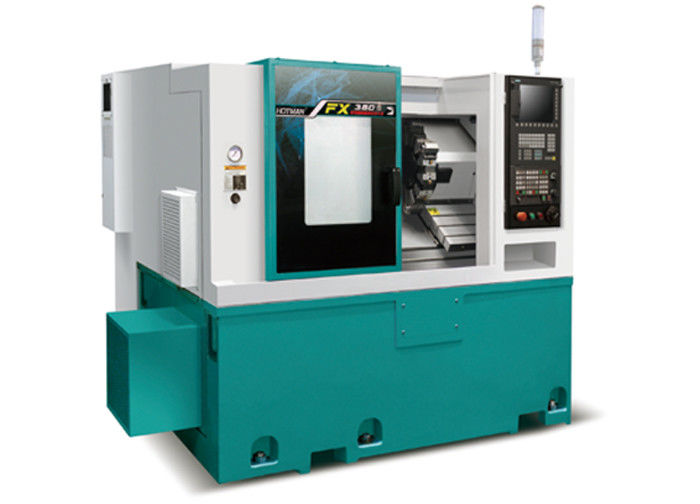

सीएनसी लेथ मशीन, एफएक्स-380 स्थिर सीएनसी परिशुद्धता स्वचालित लेथ
1कम्पैक्ट संरचना डिजाइन, छोटे पदचिह्न, वैज्ञानिक और उचित रिब लेआउट, मशीन की उच्च कठोरता और स्थिरता सुनिश्चित करने के लिए।
2स्पिंडल बॉक्स फिक्स्ड सतह और Z-अक्ष गाइड रेल सतह को विधानसभा सटीकता सुनिश्चित करने के लिए एक ही कार्यक्रम में संसाधित किया जाता है।

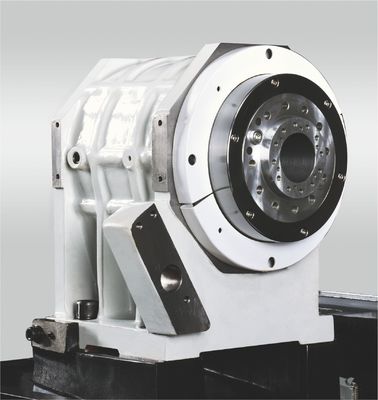

3मशीन की मुख्य संरचना और कुंजी कास्टिंग जैसे कि बिस्तर, धुरी बॉक्स, स्लाइड सैडल, कटर टॉवर बॉक्स आदि को परिमित तत्व विश्लेषण (एफईए) द्वारा अनुकूलित किया जाता है।और आंतरिक तनाव को समाप्त करने के लिए चुंबकीय कंपन द्वारा इलाज किया जाता है, यांत्रिक थर्मल स्थिरता सुनिश्चित, बल विरूपण को कम, और विरोधी कंपन क्षमता में सुधार।
4उच्च शक्ति वाली मोटर, उच्च शक्ति वाली मोटर का उपयोग, उच्च टोक़ प्राप्त करें, भारी काटने अभी भी सटीकता और स्थिर प्रसंस्करण बनाए रख सकते हैं।
5. एकीकृत विकर्ण/फ्लैट गाइड रेल. उच्च कठोरता और शक्ति धुरी.
उपकरण का वर्णनः
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि
4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता के लिए विशेष workpiece पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.
6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।
7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
तकनीकी विनिर्देश:
|
प्रसंस्करण क्षमता |
अधिकतम घुमावदार व्यास (बिस्तर/सैडल) |
500 मिमी |
|
अधिकतम मशीनिंग व्यास |
350 मिमी | |
|
धुरी के अंत के चेहरे और कटर टॉवर के अंत के चेहरे के बीच की दूरी |
78 ¢ 458 मिमी | |
| यात्रा | एक्स-अक्ष यात्रा | 190 मिमी |
| Z-अक्ष यात्रा | 380 मिमी | |
| मुख्य धुरी |
आउटपुट पावर दर (30 मिनट/ निरंतर) |
11kw/12kw |
| धुरी के अंत का रूप | JISA2-6 | |
| धुरी की गति | 10-4500 आरपीएम | |
| चक | 8 इंच | |
| छेद व्यास के माध्यम से धुरी | 50 मिमी | |
| डोटा | उपकरण क्षमता | 12把 |
| उपकरण अनुक्रमित करने का समय | 0.2 सेकंड/位 | |
| टर्निंग टूल बॉडी का आकार | 25 मिमी*25 मिमी | |
| बोरिंग उपकरण का अधिकतम व्यास | 32 मिमी | |
| फ़ीड | एक्स-अक्ष तेजी से आगे की गति | 30000 मिमी/मिनट |
| Z-अक्ष तेजी से आगे की गति | 36000 मिमी/मिनट | |
|
उपकरण की सटीकता |
(Φ100*150 मिमी) बाहरी मशीनिंग की गोलता |
0.002 मिमी |
|
(Φ100*150 मिमी) बेलनाकार मशीनिंग बेलनाकारता |
0.005 मिमी | |
| स्पिंडल शंकु निकासी | 0.003 मिमी | |
| स्पिंडल फेस आउटपुट | 0.003 मिमी | |
| एक्स/जेड अक्ष की स्थिति की सटीकता | 0.005 मिमी | |
|
एक्स/जेड अक्ष दोहराया पोजिशनिंग सटीकता |
±0.005 मिमी | |
| ±0.001 मिमी | ||
|
कटर टॉवर अनुक्रमण दोहराव स्थिति सटीकता |
±0.002 मिमी | |
|
शीतलन प्रणाली |
मात्रा | 140 लीटर |
|
अन्य |
विद्युत स्रोत (निरंतर) | 15 केवीए |
| फर्श का स्थान | 2100 ((L) × 2700 ((W) × 1750 ((H) | |
| शुद्ध भार | 3600 किलो | |
| बिजली की आवश्यकताएं | 3Æ380V +10% ️ -15% | |
| परिवेश का तापमान | 0°40°C | |
| परिवेश की सापेक्ष आर्द्रता | ≤85% |
