उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नियंत्रण प्रणाली: | कंप्यूटर नियंत्रण | शीतलन प्रणाली: | पानी की मदद से ठंडा करने वाले उपकरण |
|---|---|---|---|
| पीसने की सटीकता: | उच्च परिशुद्धता | पीस कोण: | सटीक |
| पीसने की क्षमता: | बड़ा | पीसने की लंबाई: | लंबा |
| पीसने की विधि: | सीएनसी | पीसने की गति: | उच्च गति |
| पीसने वाली चक्की: | डायमंड | ऑपरेशन मोड: | स्वचालित |
| शक्ति: | बिजली | आकार: | बड़ा |
| प्रकार: | क्रैंकशाफ्ट पीसने की मशीन | वजन: | अधिक वज़नदार |
| प्रमुखता देना: | कंप्यूटर क्रैंकशाफ्ट पीसने की मशीन,क्रैंकशाफ्ट पीसने की मशीन स्वचालित,पानी ठंडा कंप्यूटर पीसने की मशीन |
||

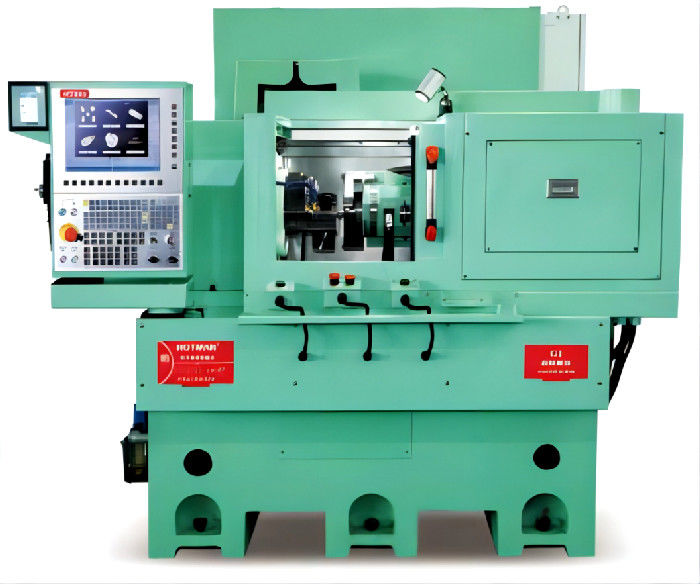

उच्च परिशुद्धता क्रैंकशाफ्ट पीसने की मशीन-जी1
उपकरण का वर्णनः
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि
4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.
6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।
7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
उच्च परिशुद्धता, उच्च कठोरता, उच्च दक्षता, बड़े पैमाने पर उत्पादन में उच्च स्थिरताः
1मशीन को सबसे अधिक मांग वाले वातावरण और परिस्थितियों में परीक्षण किया जाता है, उत्कृष्ट सटीकता के साथ, एकल टुकड़ों से लेकर बड़े पैमाने पर उत्पादन तक की आवश्यकताओं के लिए उपयुक्त है।
2. प्रदर्शन और दक्षता और उत्कृष्ट लचीला डिजाइन का सही संयोजन, व्यापक रूप से विमानन, चिकित्सा, हाइड्रोलिक, मोल्ड, उच्च अंत ऑटोमोबाइल निर्माण में इस्तेमाल किया जा सकता है,रोबोट रिड्यूसर और कैमशाफ्ट के अन्य उद्योग, क्रैंकशाफ्ट और ड्राइव शाफ्ट, एक्सेन्ट्रिक शाफ्ट वर्कपीस परिशुद्धता पीसने एक clamping, पीसने दो एक्सेन्ट्रिक शाफ्ट बाहरी व्यास और बहु-एक्सेन्ट्रिक बाहरी व्यास प्राप्त कर सकते हैं।
3उन्नत सीएनसी प्रणाली का उपयोग, स्वचालित क्लैंपिंग प्राप्त करने के लिए मैनिपुलेटर, एक क्लैंपिंग ग्राइंडिंग मल्टी-एक्सेन्ट्रिक शाफ्ट व्यास, दक्षता में और सुधार, ग्राइंडिंग समय को छोटा करने के लिए,लेकिन यह भी मानव उपकरण की सटीकता त्रुटि से बचने के लिए.
4टकराव विरोधी और पीसने वाले पहियों का ऑनलाइन पता लगाने की प्रणाली उपकरण की प्रसंस्करण सटीकता को अधिक स्थिर और उपयोग करने के लिए सुरक्षित बनाती है।
तकनीकी विनिर्देश:
| परियोजना | पैरामीटर | परियोजना | पैरामीटर |
| कार्य का दायरा | सिर के फ्रेम का हिस्सा | ||
|
पीसने वाले कामकाजी टुकड़े की अधिकतम लंबाई |
300 मिमी |
सिर के फ्रेम की अधिकतम धुरी गति |
600 रपीएम |
|
विचरित वृत्त का अधिकतम व्यास |
40 |
न्यूनतम घूर्णन कोण |
2 आर्क सेकंड |
|
अधिकतम विषमता |
15 |
दोहराने वाली स्थिति की सटीकता |
±2 आर्क सेकंड |
|
क्लैंपिंग मोड |
दबाव मापने वाला उपकरण (हॉटमैन कस्टम) |
अधिकतम टोक़ |
210 एनएम |
|
|
बेलनाकारता 1.0μm |
हेडफ्रेम स्पिंडल पावर |
12 किलोवाट |
| पीसने वाले पहिया के सिर का भाग | ट्रिमिंग भाग | ||
|
पीसने वाले पहिया के धुरी प्रकार |
गेंद लेयरिंग मोटर चालित धुरी |
ड्रेसिंग स्पिंडल प्रकार |
मोटर चालित धुरी |
|
पीसने वाले पहिया की अधिकतम धुरी गति |
8000rpm |
अधिकतम धुरी गति ट्रिम करें |
8000rpm |
|
पीसने वाले पहिया की अधिकतम रैखिक गति |
120 मीटर/सेकंड |
काटने की अधिकतम रैखिक गति |
45m/s |
|
पीसने वाले पहिया के धुरी शीतलन मोड |
तेल शीतलन |
ट्रिमिंग स्पिंडल शीतलन मोड |
तेल शीतलन |
|
सीबीएन पीसने वाले पहिया के आयाम |
250x20x25 |
हीरा रोलर का आकार |
100x32 |
|
पीसने वाले पहिया के धुरी की शक्ति |
13 किलोवाट |
ड्रेसिंग स्पिंडल शक्ति |
0.6KW |
|
एक्स-अक्ष भाग (हाइड्रोस्टैटिक गाइड + रैखिक मोटर + ग्रिड शासक) |
Z-अक्ष भाग |
||
|
एक्स अक्ष का अधिकतम धक्का |
50 मिमी |
अधिकतम z-अक्ष स्ट्रोक |
280 मिमी |
|
एक्स-अक्ष की स्थिति की सटीकता |
0.5μm |
Z-अक्ष की स्थिति की सटीकता |
3.0μm |
|
एक्स अक्ष फ़ीड की दोहराई गई स्थिति की सटीकता |
0.3μm |
Z-अक्ष दोहराया पोजिशनिंग सटीकता |
2.0μm |
|
एक्स अक्ष के ग्रिड के शासक का न्यूनतम संकल्प |
0.0001 मिमी |
Z अक्ष के पेंच की परिशुद्धता वर्ग |
C2 |
|
एक्स-अक्ष पर अधिकतम त्वरण |
3 मीटर/सेकंड |
अधिकतम Z अक्ष वेग |
15 मीटर/मिनट |
|
स्थिर मार्गदर्शक की सीधाई |
0.001/500 मिमी |
Z-अक्ष मोटर शक्ति |
3.0KW |
|
हाइड्रोस्टैटिक गाइड कूलिंग मोड |
तेल शीतलन |
पेंच रेल स्नेहन विधि |
वसा स्नेहन |
| हाइड्रोस्टैटिक गाइड फ़ीड सिस्टम | अन्य | ||
|
कुल टैंक क्षमता |
240 लीटर |
मशीन टूल्स का आकार (लंबाई x चौड़ाई x ऊंचाई) |
3250x3000x2050 मिमी |
|
हाइड्रोस्टैटिक प्रणाली की कुल शक्ति |
5.2 किलोवाट |
उपकरण का कुल विद्युत आपूर्ति वोल्टेज |
AC380V |
|
तेल कूलर की कुल शीतलन शक्ति |
4.5KW |
नियंत्रण लूप वोल्टेज |
AC110V/DC24V |
|
हाइड्रोस्टैटिक गाइड दबाव में उतार-चढ़ाव |
< 2% |
उपकरण की कुल शक्ति |
50 किलोवाट |
|
तेल उत्पाद (दो प्रकार के) |
Mobil Veros No. 6 / Amey प्रेसिजन स्पिंडल तेल |
उपकरण का कुल भार (कुल वजन लगभग) |
7000 किलो |
|
फिल्ट्रेशन के 3 चरण/सटीकता |
100μm/5μm/2μm |
जमीन से काम के केंद्र तक की ऊंचाई |
1163 मिमी |
| मानक सामान | वैकल्पिक भाग | ||
|
सिरेमिक सीबीएन पीसने वाला पहिया |
1 पीसी |
तेल धुंध कलेक्टर |
1 सेट |
|
डायमंड रोलर |
1 पीसी |
Mapos P1DAE टक्कर विरोधी और पीस पहिया ऑनलाइन पता लगाने की प्रणाली |
1 सेट |
| मानक फिक्स्चर | 1 सेट |
|
1 सेट |
|

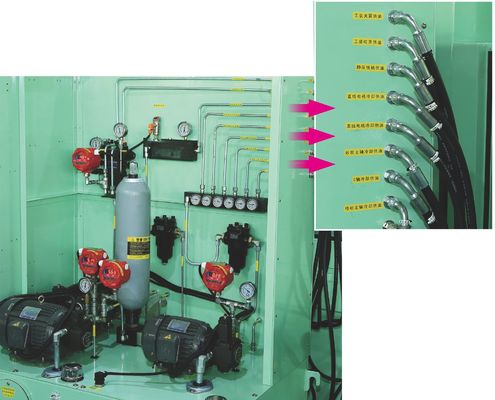

उच्च परिशुद्धता हाइड्रोस्टैटिक गाइड तेल आपूर्ति प्रणाली |
1 सेट |
पीस द्रव उच्च और निम्न दबाव नियंत्रण प्रणाली |
1 सेट |
| तेल कूलर | दो सेट |
हाइड्रोस्टैटिक गाइड के लिए विशेष तेल |
200 लीटर |
|
मानक हाथ के औजार और औजार बॉक्स |
1 सेट |
सिरेमिक सीबीएन पीसने वाला पहिया |
1 टुकड़ा |
|
|
|
|
1 टुकड़ा |
