| Grinding Wheel Diameter: | 400mm | Grinding Wheel Motor Brand: | Siemens |
|---|---|---|---|
| Grinding Wheel Motor Cooling Method: | Air Cooling | Grinding Wheel Motor Current: | 13A |
| Grinding Wheel Motor Frequency: | 50Hz | Grinding Wheel Motor Insulation Grade: | F |
| Grinding Wheel Motor Model: | 1LE1001-1CB23-4AB4 | Grinding Wheel Motor Power: | 7.5kw |
| Grinding Wheel Motor Protection Level: | IP54 | Grinding Wheel Motor Rotating Direction: | CW/CCW |
| Grinding Wheel Motor Speed: | 1420rpm | Grinding Wheel Motor Voltage: | 380V |
| Grinding Wheel Speed: | 1400rpm | Grinding Wheel Width: | 50mm |
| Type: | Camshaft Grinding Machine | ||
| प्रमुखता देना: | IP54 सीएनसी कैम ग्राइंडर,1420rpm सीएनसी कैम ग्राइंडर,स्थिर कैम शाफ्ट पीसने की मशीन |
||

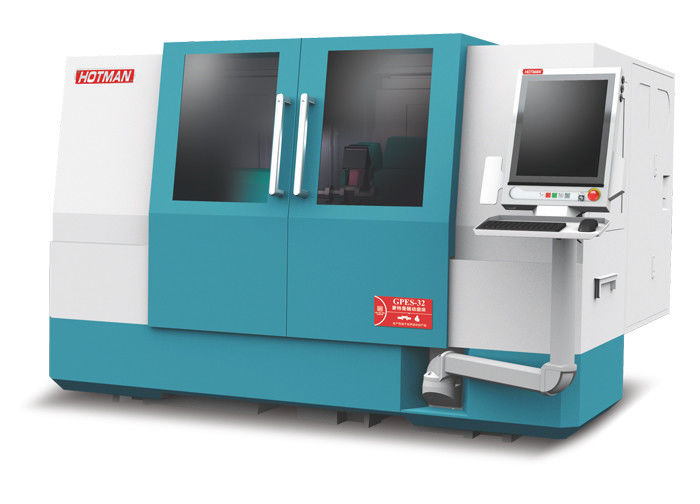

कैंषफ़्ट बेलनाकार पीसने की मशीन-GP32
1. अति-कठोर बिस्तर संरचना.
2. अल्ट्रा-उच्च परिशुद्धता और कठोर प्रत्यक्ष ड्राइव वर्कपीस हेड के साथ निर्मित रेनिशॉ परिपत्र झंझरी।
3. स्विस डिजाइन उच्च परिशुद्धता गतिशील और स्थिर पीस पहिया धुरी।
4. उच्च असर क्षमता के साथ स्व-परिसंचारी रोलर संरचना के साथ एक्स-अक्ष रैखिक गाइड।
5. जापान C2 परिशुद्धता गेंद पेंच ड्राइव टेबल.
6. पीसने वाले व्हील हेड (एक्स-अक्ष) में अनका की अद्वितीय बेलनाकार रैखिक मोटर का उपयोग किया गया है।
7. हेइडेनहाइन 50 एनएम ग्रेटिंग स्केल फीडबैक।
8. फिक्स्ड/रोटरी दोहरे उद्देश्य वाला सटीक वर्कपीस हेड फ्रेम, जो एयर फ्लोटेशन फ़ंक्शन से सुसज्जित है।
9. उच्च कठोरता एयर फ्लोट पूंछ सीट।
10. लचीला विकल्प विन्यास
डिवाइस विवरण:

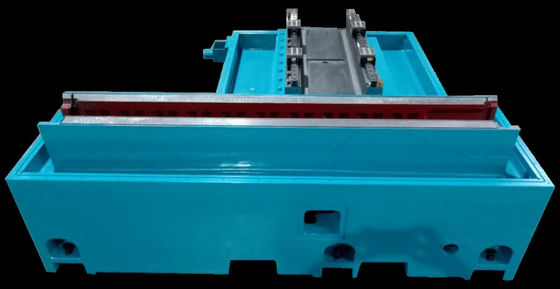

1. बॉडी और घटकों को मिलहन्ना हाई ग्रेड कास्ट आयरन FC30 द्वारा कास्ट किया जाता है, जिसे कृत्रिम रूप से सामान्यीकृत ताप उपचार और फिर प्राकृतिक उम्र बढ़ने से उपचारित किया जाता है। घटकों को YASDA, MITSUI SEIKI, TOSHIBA, ELB और अन्य विश्व स्तरीय उपकरणों द्वारा एक बार क्लैंपिंग प्रसंस्करण द्वारा संसाधित किया जाता है। उच्च परिशुद्धता उपकरण बुनियादी घटकों को सुनिश्चित करने के लिए, सटीक आकार माइक्रोन स्तर तक हो सकता है।
2. मशीन गाइड रेल और सटीक बॉल स्क्रू को स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई दी जाती है ताकि लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित हो सके। कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शीतलन प्रणाली को शरीर से अलग किया जाता है।
3. सीमेंस 828D सीएनसी स्वचालित पीस प्रणाली, और माध्यमिक विकास, मानव-मशीन संवाद मूर्ख संचालन से लैस, चुनने के लिए कई वैकल्पिक उपकरण के साथ, जिसमें आंतरिक छेद पीसने वाला उपकरण, स्वचालित अंत मापने वाला उपकरण, स्वचालित बाहरी व्यास मापने वाला उपकरण आदि शामिल हैं।
4. पीसने वाली फ़ीड प्रणाली एक वी और हाथ से तैयार की गई सटीक फावड़ा के एक फ्लैट ट्रैक से बना है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर सटीक पीसने वाली गेंद पेंच है, जो चिकनी आंदोलन, उत्कृष्ट दोहराया स्थिति सटीकता और लंबे ट्रैक जीवन को प्राप्त कर सकता है।
5. पीसने वाले पहिये के धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थिर दबाव धुरी भी चुना जा सकता है, जिसमें उच्च रोटेशन परिशुद्धता, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीसने की दक्षता और अच्छी पीसने वाली सतह की गुणवत्ता की विशेषताएं हैं। विशेष कार्य-टुकड़े पीसने के लिए, पीसने वाले पहिये की गति को 3500 RPM और 60m / s तक समायोजित किया जा सकता है।
6. टेल सीट को कठोर और मजबूत दोनों तरह से डिज़ाइन किया गया है। कास्ट आयरन बॉडी में जड़ा हुआ एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर MT4 टॉप कोर को ले जाने के लिए डिज़ाइन किया गया है। स्लाइडिंग सिलेंडर के जैकिंग बल को पीछे की ओर एडजस्टमेंट नॉब द्वारा आसानी से बदला जा सकता है। काम के हिस्सों को उतारने की सुविधा के लिए पेडल के साथ विशेष सहायक उपकरण तेल दबाव टेल सीट।
7. सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान है। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस, उपकरण सीएनसी सिस्टम और ड्राइव सिस्टम में बेहतर संगतता है, साथ ही स्वचालित रेत की मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और परिशुद्धता सुनिश्चित करने के लिए।
मशीन टूल्स की विस्तृत तकनीकी विशिष्टताएँ और संरचनात्मक कार्य:
| परियोजना | पैरामीटर |
| काम की गुंजाइश | |
| केंद्र की ऊंचाई | 210मिमी |
| घूर्णन का अधिकतम व्यास | Φ400मिमी |
| अधिकतम पीसने का व्यास | Φ400मिमी |
| दो शीर्षों के बीच पीसने की लंबाई | 600 मिमी |
| टेबल रोटेशन (टाइप 600) | ﹢6°/-9° |
| दो शीर्षों के बीच अधिकतम असर | 60 किग्रा |
| पीसने वाला पहिया धारक | |
| घूर्णन कोण सीमा (मैनुअल) | ±15° |
| पीसने वाला पहिया स्पिंडल प्रकार |
गतिशील और स्थैतिक पीस पहिया का मुख्य शाफ्ट (तेल शीतलन के साथ मानक) |
| पीसने वाले पहिये की धुरी की गति सीमा | 1650/1850/2100आरपीएम |
|
मानक पीसने वाले पहिये का आकार (φ×W×B) |
Φ450×20-50×127मिमी |
|
विशेष पीसने वाले पहिये का आकार (φ×W×B) |
Φ510×15-50×203मिमी |
|
पीसने वाला पहिया स्पिंडल मोटर पावर |
3.75 किलोवाट/5.5 किलोवाट |
|
पीसने वाले पहिये की अधिकतम रैखिक गति |
45मी/सेकेंड |
|
पीसने वाले पहिये की धुरी का ठंडा करने का तरीका |
तेल ठंडा करना |
| वर्कपीस डायरेक्ट ड्राइव हेड फ्रेम | |
|
गति सीमा चरणहीन गति विनियमन |
0-600आरपीएम |
| स्पिंडल टेपर छेद का टेपर | मीट्रिक टन -4 |
| टूलींग एडाप्टर स्लीव मॉडल | मीट्रिक टन -4 |
|
वर्कपीस हेड फ्रेम का घूर्णन कोण रेंज |
﹢15°/-15° |
|
अधिकतम ग्रिपर लोड (टूलिंग के साथ) |
150एनएम |
|
स्थायी चुंबक तुल्यकालिक मोटर शक्ति (S1-100%/KW) |
3 किलोवाट |
|
निरंतर रेटेड आउटपुट टॉर्क (S1-100%/A) |
47.8एनएम |
| एनकोडर ब्रांड | Renishaw |
| स्पिंडल कूलिंग मोड | पानी की मदद से ठंडा करने वाले उपकरण |
|
हेड फ्रेम रोटेशन दोहराव स्थिति सटीकता |
±2आर्कसेक |
| शाफ्ट अंत टेपर छेद रनआउट | ≤0.001 |
| स्पिंडल अंत चेहरा रनआउट | ≤0.002 |
| अक्षीय कठोरता (N/um) | ≥500 |
| रेडियल कठोरता (N/um) | ≥400 |
| हेड फ्रेम मूवमेंट मोड | मैनुअल एयर फ्लोट मानक |
| टेल सीट | |
| आस्तीन व्यास | Φ50मिमी |
| आस्तीन स्ट्रोक | 40मिमी |
| मोर्स टेपर | मीट्रिक टन -4 |
| टेलस्टॉक मूवमेंट मोड | मैनुअल एयर फ्लोट मानक |
| व्हील होल्डर फीड -X अक्ष (रैखिक मोटर) | |
| एक्स अक्ष का अधिकतम स्ट्रोक | 300 मिमी |
| एक्स अक्ष रैखिक मोटर का अधिकतम थ्रस्ट | 1660-3060एन |
| एक्स अक्ष रैखिक मोटर त्वरण | ≤0.2जी |
| एक्स अक्ष पर अधिकतम फ़ीड वेग | 15मी/मिनट |
|
न्यूनतम एच.पी.जी. (इलेक्ट्रॉनिक हैंड व्हील) फीड |
0.0001मिमी |
| प्रोग्रामयोग्य न्यूनतम फ़ीड | 0.0001मिमी |
|
हेइडेहम वृद्धिशील ग्रेटिंग रूलर का न्यूनतम रिज़ॉल्यूशन |
0.0001मिमी |
| X-अक्ष फ़ीड स्थिति सटीकता | ≤0.0016मिमी |
|
एक्स अक्ष फ़ीड दोहराया स्थिति सटीकता |
≤0.0014मिमी |
| परियोजना | पैरामीटर |
|
टेबल फीड Z अक्ष (सर्वो मोटर) |
|
| Z-अक्ष स्ट्रोक (टाइप 600) | 750मिमी |
| Z-अक्ष सर्वो मोटर शक्ति | 2.2 किलोवाट |
| अधिकतम Z अक्ष फ़ीड वेग | 8मी/मिनट |
|
एचपीजी इलेक्ट्रॉनिक हैंडव्हील की न्यूनतम वृद्धि |
0.0001मिमी |
| प्रोग्रामयोग्य न्यूनतम फ़ीड | 0.0001मिमी |
|
हेइडेहम वृद्धिशील ग्रेटिंग रूलर का न्यूनतम रिज़ॉल्यूशन (वैकल्पिक) |
0.0005मिमी |
| नियंत्रण प्रणाली | |
| संख्यात्मक नियंत्रण प्रणाली | सोडियम रेनियम |
| सॉफ़्टवेयर | ग्राफ़िकल इंटरैक्टिव इंटरफ़ेस |
| प्रदर्शन स्क्रीन | 10.4 इंच TFT रंग डिस्प्ले |
| कीबोर्ड | पूर्ण कुंजीपटल |
| याद | 3जीबी |
| नियंत्रण अक्षों की संख्या |
7 अक्षों तक नियंत्रित किया जा सकता है |
| इंटरफेस | यूएसबी/आरएस232 |
| मशीन उपकरण विद्युत | |
| मानक 3-चरण बिजली आपूर्ति | 380V 3ph 20Hz |
| नियंत्रण लूप वोल्टेज | 110vएसी/24vडीसी. |
| इनपुट वोल्टेज विचलन रेंज | ﹢/-10％ |
|
पूर्ण लोड बिजली खपत (मुख्य इंजन) |
36केवीए |
| वायवीय आपूर्ति | |
| इनपुट दबाव | 5.5बार |
| आवश्यक प्रवाह | 40-50एल/मिनट |
| वायु स्रोत मानक | बीएस आईएसओ 8573-1:2001 |
| पर्यावरण पैरामीटर | |
| मानक मशीन शोर | <75डीबी(ए) |
| परिवेश का तापमान | 0-40℃ |
| परिवेश आर्द्रता | ≤75％ |
| अन्य | |
| पदचिह्न का आकार | 3800×3200मिमी×2195 |
| ऊंचाई | 2170मिमी |
| शुद्ध वजन | 5440किग्रा |
