औद्योगिक परिशुद्धता सीएनसी लेथ FX580 6000rpm स्टील सामग्री 2 अक्ष

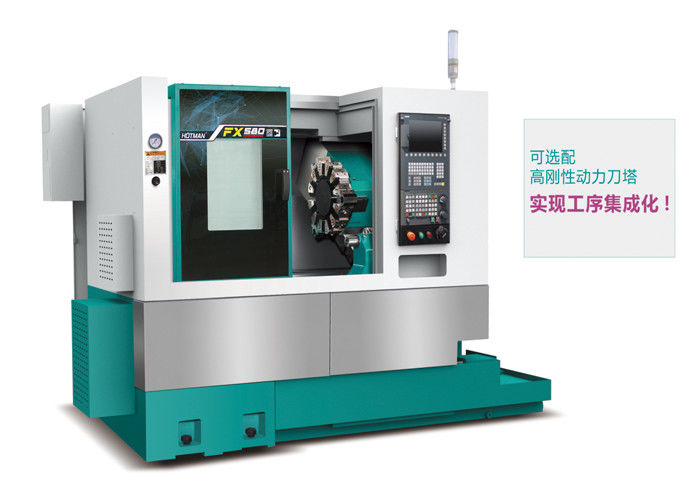

उच्च परिशुद्धता सीएनसी लेथ-FX580


1- कॉम्पैक्ट संरचना डिजाइन, छोटा पदचिह्न, वैज्ञानिक और उचित रिब लेआउट।
2मशीन की मुख्य संरचना और कुंजी कास्टिंग जैसे कि बिस्तर, धुरी बॉक्स, स्लाइड सैडल, कटर टॉवर बॉक्स आदि को परिमित तत्व विश्लेषण (एफईए) द्वारा अनुकूलित किया जाता है।और आंतरिक तनाव को समाप्त करने के लिए चुंबकीय कंपन द्वारा इलाज किया जाता है, यांत्रिक थर्मल स्थिरता सुनिश्चित, बल विरूपण को कम, और विरोधी कंपन क्षमता में सुधार।
3उच्च शक्ति वाली मोटर, उच्च शक्ति वाली मोटर का उपयोग, उच्च टोक़ प्राप्त करें, भारी काटने अभी भी सटीकता और स्थिर प्रसंस्करण बनाए रख सकते हैं।
4उच्च कठोरता और मजबूत धुरी।
5.सी3 सटीक पेंच.


C3 सटीक पेंचः
एक्स/जेड अक्ष प्रभावी रूप से तापमान वृद्धि विरूपण को रोकने, स्थिति सटीकता में सुधार करने के लिए THK (सी 3 स्तर) पूर्व-लम्बी पेंच और एकीकृत पेंच असर सीट संरचना को अपनाता है,और स्क्रू समर्थन की कठोरता और स्थिरता में वृद्धि.
उच्च गुणवत्ता वाले गेंद शिकंजा और गाइड, उत्कृष्ट गुणवत्ता ग्राहकों द्वारा आवश्यक उच्च परिशुद्धता और लंबे सेवा जीवन को पूरा करने का एकमात्र तरीका है।यह सुनिश्चित करने के लिए परीक्षण किया कि यह 100% गाइड के समानांतर है, और पूर्व-संकुचित गेंद पेंच अखरोट क्लीयरेंस को समाप्त करता है।
सर्वो कटर टॉवरः एनसी फास्ट इंडेक्सिंग कटर टॉवर संरचना का उपयोग करना, कोई उठाने की क्रिया नहीं, सर्वो ड्राइव, बड़े व्यास के चूहे के दांत सेट, हाइड्रोलिक लॉकिंग तंत्र।उच्च परिशुद्धता का सही संयोजन प्राप्त करें, तेज दक्षता और अच्छी कठोरता।
उपकरण टॉवर की सूचकांक कार्रवाई समन्वय आंदोलन के साथ ही किया जा सकता है, और उपकरण परिवर्तन की गति तेज है,जो मशीन उपकरण की कार्य कुशलता में और सुधार करता है.
लाभः
1कटर टॉवर टूथ प्लेट बड़े व्यास की घुमावदार टूथ प्लेट को अपनाता है।
2उपकरण टावर शरीर सीधे पेंच और गाइड रेल से जुड़ा हुआ है।काटने के टावर की मुख्य संरचना की मोटाई और कठोरता में वृद्धि हुई है.
त्वरण:
1एक्स और जेड अक्ष के उच्च गति त्वरण को प्राप्त करने के लिए उच्च परिशुद्धता सर्वो नियंत्रण प्रौद्योगिकी का उपयोग करें।
2तेजी से फ़ीड की गतिः X: 30m/min,Z:36m/min 3. उच्च कठोरता THK रैखिक गाइड रेल अपनाया जाता है, और तेजी से फ़ीड की गति संरचनात्मक सार्वजनिक में उच्चतम स्तर तक पहुंचती है।
उपकरण का वर्णनः

1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।


2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.

3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि

4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।

5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.


6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।

7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।

तकनीकी विनिर्देश:
