उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वजन: | 1200 किलोग्राम | टेबल फीडिंग मोटर: | 0.75 किलोवाट |
|---|---|---|---|
| टेबल यात्रा: | 400x180 मिमी | शीतलक पंप मोटर: | 0.04kw |
| Max. अधिकतम. Distance from Table Surface to Spindle Center टेबल की सतह से स्: | 400 मिमी | Max. अधिकतम. Grinding Height पीसने की ऊँचाई: | 180 मिमी |
| पीसने वाले पहिया का बोर: | 20 मिमी | Max. मैक्स। Grinding Length पीसने की लंबाई: | 400 मिमी |
| प्रमुखता देना: | ऊर्ध्वाधर सार्वभौमिक पीसने की मशीन,सार्वभौमिक पीसने की मशीन बहुक्रियाशील,टिकाऊ सीएनसी ऊर्ध्वाधर पीसने की मशीन |
||
यूनिवर्सल ग्राइंडिंग मशीन एक सार्वभौमिक ग्राइंडिंग इकाई है जो प्रतिस्पर्धी लागत पर ग्राइंडिंग अनुप्रयोगों की एक श्रृंखला प्रदान करती है। इसमें 20 मिमी का ग्राइंडिंग व्हील बोर होता है,180 मिमी की अधिकतम पीसने की चौड़ाई, 0.75kw की एक टेबल खिला मोटर, 400x180mm की एक टेबल यात्रा, और 400x180mm की एक टेबल का आकार। यह अपनी उच्च गुणवत्ता, मजबूत,और विश्वसनीय निर्माणइसकी आसान स्थापना और संचालन के कारण यह विभिन्न प्रकार की पीसने की आवश्यकताओं के लिए आदर्श पीसने की मशीन है।इसकी सार्वभौमिक पीसने की तंत्र इसकी सटीकता के साथ विभिन्न उद्योगों और अनुप्रयोगों की आवश्यकताओं को पूरा करने में सक्षम बनाता हैइसकी बहुमुखी प्रतिभा, विश्वसनीयता और लागत प्रभावीता के लिए अत्यधिक अनुशंसित है।
उपकरण का वर्णनः
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि
4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता के लिए विशेष workpiece पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.
6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।
7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
| संपत्ति | मूल्य |
|---|---|
| सार्वभौमिक पीसने की मशीन | सार्वभौमिक पीसने की मशीन |
| पीसने वाले पहिया की गति | 2800r/min |
| टेबल फीडिंग मोटर | 0.75kw |
| शीतलक पंप मोटर | 0.04kw |
| पीसने वाले पहिया का बोर | 20 मिमी |
| पीसने वाले पहिया की चौड़ाई | 20 मिमी |
| मैक्स. टेबल सतह से धुरी के केंद्र तक की दूरी | 400 मिमी |
| पीसने वाले पहिया का व्यास | 200 मिमी |
| टेबल यात्रा | 400x180 मिमी |
| अधिकतम पीसने की ऊंचाई | 180 मिमी |
| अधिकतम पीसने की चौड़ाई | 180 मिमी |
| परियोजना | इकाई | मॉडलःFX32P-60CNC | |
|
प्रसंस्करण क्षमता
|
तालिका का अधिकतम घूर्णन व्यास | मिमी | 320 |
|
के बीच अधिकतम दूरी दो अंगूठे |
मिमी | 600 | |
| अधिकतम पीसने का व्यास | मिमी | 320 | |
| दो पिरिएटल हृदयों के बीच अधिकतम भार | किलोग्राम | 60 ((उच्च कार्य) /20 (केवल कार्यशील व्यक्ति) | |
| पीसने वाले पहिया का आकार (व्यास × चौड़ाई × एपर्चर) | मिमी | 455×38 ((32-50) ×127 | |
| पीसने वाले पहिया की गति | आरपीएम | 1650 | |
| पीसने वाले पहिया की अधिकतम रैखिक गति | m/s | 40 ((उच्च गति वाले पीसने वाले पहिया 65 तक) | |
| पीसने वाले पहियों का ड्रेसिंग | मिमी | स्वचालित प्रकार | |
|
पीसने वाले पहिया का सिर |
फ़ीड कोण | डिग्री | 90 |
| फ़ीड स्ट्रोक | मिमी | 250 | |
| एक्स अक्ष तेजी से चलती गति | m/min | 6 | |
| न्यूनतम एक्स-अक्ष फ़ीड | मिमी | 0.001 | |
|
सिर का फ्रेम |
धुरी की गति | आरपीएम | 50 से 500 |
| धुरी का रूप | समवर्ती या केन्द्रित | ||
| अंगूठे का विनिर्देश | एमटी-4 | ||
|
पुच्छल सीट |
स्वतः दूरबीन दूरी | मिमी | 40 |
| अंगूठे का विनिर्देश | एमटी-4 | ||
|
काम की मेज |
Z अक्ष तेज गति | m/min | 8 |
| न्यूनतम z-अक्ष फ़ीड | मिमी | 0.001 | |
| अधिकतम यात्रा | मिमी | 550 | |
| घूर्णन का कोण | डिग्री | + 6/-9 | |
|
मोटर |
पीस पहिया धुरी मोटर | केडब्ल्यू | 3.75/5.5 |
| एक्स-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | |
| Z-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | |
| हेडफ्रेम स्पिंडल मोटर | केडब्ल्यू | 0.75 | |
| शीतलन पंप मोटर | केडब्ल्यू | 0.75 | |
| चिकनाई तेल मोटर | केडब्ल्यू | 0.25*2 | |
| टेल स्टॉक ऑयल पंप मोटर | केडब्ल्यू | 0.75 | |
|
अन्य |
मशीन का शुद्ध भार | किलो | 3300 |
| कुल मशीन वजन | किलो | 3500 | |
| पैकेज का आकार (लंबाई * चौड़ाई * ऊंचाई) | मिमी | 2800*2000*2000 | |

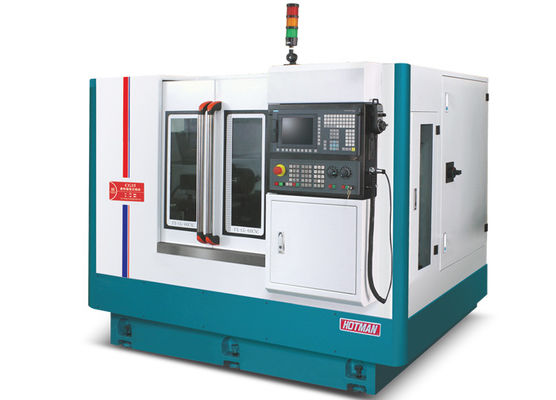

HOTMAN की CG15 यूनिवर्सल ग्राइंडिंग मशीन को उपयोगकर्ताओं को एक सार्वभौमिक ग्राइंडिंग टूल, उपकरण, उपकरण या उपकरण प्रदान करने के लिए डिज़ाइन किया गया है। इसमें 400x180 मिमी की टेबल का आकार है,तालिका की सतह से धुरी के केंद्र तक अधिकतम 400 मिमी की दूरी, 2800r/min पीस पहिया की गति, 180mm अधिकतम पीस ऊंचाई, और 200mm पीस पहिया व्यास। इसकी बहुमुखी क्षमताओं और अनुप्रयोगों की विस्तृत श्रृंखला के साथ,यह कई उद्योगों में पीसने और चमकाने के कार्यों के लिए एकदम सही विकल्प है.
HOTMAN CG15 यूनिवर्सल ग्राइंडिंग मशीन का उपयोग करना आसान है और इसकी सटीकता उच्च है। यह विभिन्न सामग्रियों, जैसे स्टील, एल्यूमीनियम, पीतल, तांबा, उपकरण स्टील,और मिश्र धातु. यह सटीक पीसने के कार्यों के लिए भी उपयुक्त है, जैसे मशीनिंग शिकंजा, थ्रेडिंग, रीमिंग और ड्रिलिंग। यह आंतरिक और बाहरी बेलनाकार सतहों को पीसने के लिए भी एकदम सही है,साथ ही समतल सतहों.
अपने कम शोर और कंपन के कारण, होटमैन सीजी 15 यूनिवर्सल स्लीविंग मशीन औद्योगिक वातावरण में उपयोग के लिए आदर्श है।इसमें बेहतर सुरक्षा और उत्पादकता के लिए धूल-प्रूफ डिजाइन और एक उच्च दक्षता ड्राइव सिस्टम हैअपने सटीक नियंत्रण और उच्च परिशुद्धता पीसने की क्षमताओं के साथ, यह सटीक पीसने से लेकर कच्चे पीसने तक, पीसने के कार्यों की एक विस्तृत श्रृंखला के लिए एकदम सही है।
HOTMAN CG15 यूनिवर्सल ग्राइंडिंग मशीन एक विश्वसनीय और बहुमुखी उपकरण है जिसका उपयोग ग्राइंडिंग कार्यों की एक विस्तृत श्रृंखला के लिए किया जा सकता है।इसका उत्कृष्ट डिजाइन और प्रदर्शन इसे किसी भी पीसने के काम के लिए सही विकल्प बनाता हैचाहे आपको स्टील, एल्यूमीनियम, पीतल, तांबा, उपकरण स्टील या मिश्र धातु को पीसने और पॉलिश करने की आवश्यकता हो, होटमैन सीजी 15 यूनिवर्सल ग्राइंडिंग मशीन सही विकल्प है।
हम अपनी यूनिवर्सल ग्राइंडिंग मशीन के लिए पेशेवर तकनीकी सहायता और सेवा प्रदान करते हैं। अनुभवी तकनीशियनों की हमारी टीम आपकी मशीन के बारे में किसी भी प्रश्न के लिए 24/7 उपलब्ध है।
हम आपकी मशीन को स्थापित करने और अनुकूलित करने के लिए मुफ्त ऑनलाइन सलाह प्रदान करते हैं, और आपके पास कोई अन्य तकनीकी समस्या हो सकती है।हम आपकी मशीन के लिए दूरस्थ और साइट पर निदान और मरम्मत सेवा भी प्रदान करते हैं.
