| ग्राइंडिंग व्हील एक्सियल रनआउट: | 0.002 मिमी | पीसने वाले पहिया का संतुलन: | गतिशील |
|---|---|---|---|
| पीसने वाले पहिया का बोर: | 127 मिमी | पीसने वाले पहिये की सघनता: | 80% |
| पीस पहिया व्यास: | 300 मिमी | ग्राइंडिंग व्हील ग्रेड: | ठीक |
| ग्राइंडिंग व्हील ग्रिट: | 80 | पीसने वाले पहिये की कठोरता: | एचआरसी 60 |
| ग्राइंडिंग व्हील हब: | M14 | पीसने वाली व्हील सामग्री: | एल्यूमीनियम ऑक्साइड |
| ग्राइंडिंग व्हील रेडियल रनआउट: | 0.001 मिमी | पीस पहिया गति: | 45मी/से |
| पीसने वाले पहिये की संरचना: | विट्रिफाइड | ग्राइंडिंग व्हील की सतह का खुरदरापन: | रा0.2 |
| पीसने के पहिये की चौड़ाई: | 100 मिमी | ||
| प्रमुखता देना: | टिकाऊ केंद्रविहीन पीस उपकरण,केंद्रविहीन पीस उपकरण गतिशील,बहुउद्देश्यीय सीएनसी वर्टिकल ग्राइंडर |
||

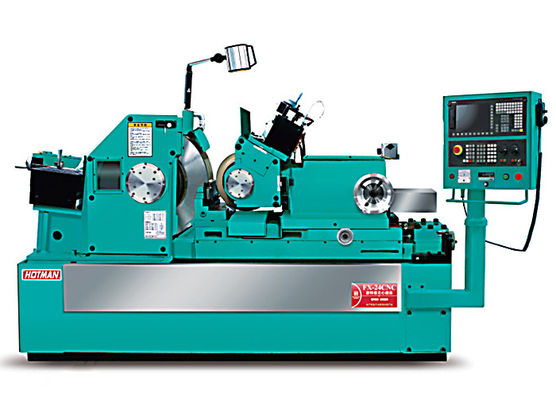

उच्च परिशुद्धता सीएनसी केंद्रहीन पीसने की मशीन FX-24CNC सटीक पीसने के अनुप्रयोगों के लिए एक अत्याधुनिक समाधान है। यह HOTMAN द्वारा डिजाइन और निर्मित है,सीएनसी उद्योग में एक प्रसिद्ध ब्रांडयह मशीन असाधारण प्रदर्शन, सटीकता और विश्वसनीयता प्रदान करती है, जिससे यह पीसने के कार्यों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
उपकरण का वर्णनः
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि
4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.
6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।
7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
1. गुरुत्वाकर्षण का कम केंद्र डिजाइन, पीसने की स्थिरता में वृद्धि, लंबे समय के लिए मशीन उपकरण की सटीकता सुनिश्चित कर सकते हैं।
2. सुपर पीस बल, बड़े व्यास के वर्कपीस प्रसंस्करण के लिए अधिक उपयुक्त, प्रसंस्करण समय को बहुत छोटा।
3यह स्वचालित उपकरण जैसे रोबोट लिफ्टिंग मिल और स्वचालित फीडिंग और रिसीविंग सामग्री स्थापित करने के लिए बहुत उपयुक्त है।
4. मानक कार्यक्षेत्र व्यास:Ø1.0~60mm
5पीसने वाले पहिया का आकार (बाहरी व्यास * चौड़ाई * आंतरिक व्यास): Ø610*305*Ø304.8mm
6पीसने वाले पहिया की गतिः 1100rpm
7माइक्रो-फीड मात्राः 0.0005 मिमी
| पीयोजना | इकाई | मॉडल:FX-24CNC-3 |
मानक मॉडलों की प्रसंस्करण सीमा (व्यास) | मिमी | Φ 1-80 |
पीसने वाले पहिया का आकार (OD * W * OD) | मिमी | Φ610*(205-400) *Φ304.8 |
पहिया का आकार समायोजित करना (OD * W * OD) | मिमी | Φ330*(205-400) * Φ203.2 |
| पीसने वाले पहिया की गति | आरपीएम | 1350 |
| पहिया गति को समायोजित करना | आरपीएम | 0-250 |
चक्की मोटर को चलाती है | केडब्ल्यू | 30 |
घुड़सवार सर्वो मोटर समायोजन | केडब्ल्यू | 3 |
| फ़ीड सर्वो मोटर | केडब्ल्यू | 3.75 |
रेत की मरम्मत के लिए सर्वो मोटर | केडब्ल्यू | 1.5KW/0.8KW |
हाइड्रोलिक पंप मोटर को चलाता है | केडब्ल्यू | 0.75 |
शीतलन पंप मोटर को चलाता है | केडब्ल्यू | 0.75 |
घुड़सवारी को समायोजित करने वाला हाथ का घुड़सवारी | मिमी | 3.5/ आरपीएम 0.05/ स्केल |
| मिमी | 0.1/ से 0.001/ स्केल |
काम की मेज का खिला हाथ का पहिया | मिमी | सर्वो फ़ीड न्यूनतम सेट वजन 0.0005mm है |
काम की मेज सूक्ष्म समायोज्य हाथ पहिया | मिमी | 0.2/ मोड़ 0.001/ स्केल |
| फ़ीड हैंड व्हील को ट्रिम करें | मिमी | 2 मिमी/ मोड़ 0.01 मिमी/ स्केल |
| पहिया झुकाव कोण समायोजित करें | डिग्री | +5°−3° |
रोटेशन कोण समायोजित करें | डिग्री | ±5° |
मशीन का आकार (लंबाई * चौड़ाई * ऊंचाई) | मिमी | 3200×2710×3100 |
| यांत्रिक भार | किलो | 6500 |
| पैकिंग का वजन | किलो | 7000 |
