उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पीस पहिया व्यास: | 200 मिमी | ग्राइंडिंग व्हील होल व्यास: | 50 मिमी |
|---|---|---|---|
| ग्राइंडिंग व्हील मोटर करंट: | 4 ए | ग्राइंडिंग व्हील मोटर पावर: | 2.2 किलोवाट |
| ग्राइंडिंग व्हील मोटर की गति: | 1420rpm | ग्राइंडिंग व्हील मोटर वोल्टेज: | 380v |
| पीस पहिया गति: | 4500 आरपीएम | पीसने के पहिये की चौड़ाई: | 50 मिमी |
| पहिया व्यास का विनियमन: | 150 मिमी | व्हील होल व्यास को विनियमित करना: | 50 मिमी |
| व्हील मोटर पावर को विनियमित करना: | 1.5 किलोवाट | व्हील मोटर गति को विनियमित करना: | 1420rpm |
| व्हील मोटर वोल्टेज को विनियमित करना: | 380v | पहिये की गति को नियंत्रित करना: | 4500 आरपीएम |
| पहिये की चौड़ाई का विनियमन: | 50 मिमी | ||
| प्रमुखता देना: | बेलनाकार केंद्रविहीन पीसने की मशीन,केंद्र रहित पीसने की मशीन 1420 आरपीएम,टिकाऊ केंद्रहीन बेलनाकार पीसने की मशीन |
||

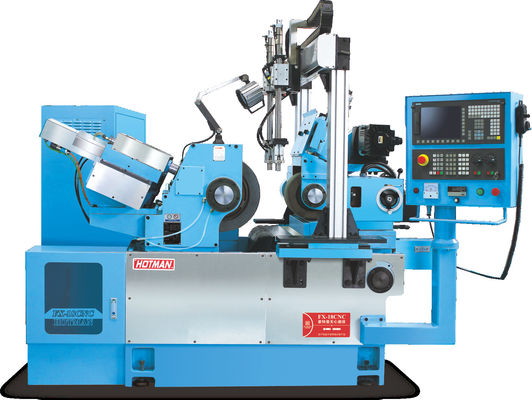

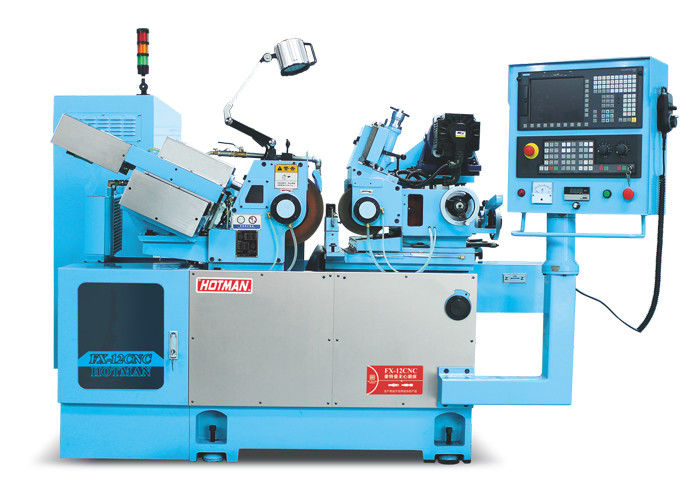

टिकाऊ बहुउद्देश्यीय बेलनाकार केंद्रविहीन पीसने की मशीन 1420RPM व्हील गति के साथ पीसनेवाला FX-12CNC
1शरीर और मुख्य घटकों को मीहाना उच्च ग्रेड कास्ट आयरन एफसी-30 से कास्ट किया गया है।
2. धुरी प्रणाली. धुरी ताइवान Jianchang ब्रांड, SNCM-21H मिश्र धातु स्टील को अपनाता है.
3. पहिया ड्राइव प्रणाली को समायोजित करें. डेल्टा सर्वो मोटर का उपयोग करके पहिया धुरी ड्राइव मोटर को समायोजित करना, गति नियंत्रण 0-250rpm ((डिजिटल नियंत्रण) को मनमाने ढंग से गति सेट किया जा सकता है।
4. धुरी परिसंचारी तेल प्रणाली. धुरी स्वतः स्नेहन परिसंचारी तेल (उन्नत धुरी तेल 10 #) और तेल दबाव ड्रेसिंग डिवाइस एक ही तेल पंप, बाहरी टैंक है।
प्रौद्योगिकी विनिर्देश:
| यांत्रिक विनिर्देश | मॉडलःFX-12CNC-I |
| मशीनिंग रेंज (व्यास) | 0.5 मिमी-40 मिमी |
|
पीस पहिया का आकार (OD * W * OD) |
Φ305*150*Φ120 मिमी |
|
पहिया का आकार समायोजित करना (OD * W * OD) |
Φ205*150*Φ90 मिमी |
| पीसने वाले पहिया की गति | 1950 आरपीएम |
| पहिया गति को समायोजित करना | 0-320आरपीएम |
|
चक्की मोटर को चलाती है |
5.5KW |
| घुड़सवार सर्वो मोटर समायोजन | 2.0kw AC SERVO मोटर |
| सर्वो फ़ीड मोटर | 1.5KW |
|
हाइड्रोलिक पंप मोटर को चलाता है |
0.75 किलोवाट |
|
शीतलन पंप मोटर को चलाता है |
0.125 किलोवाट |
|
घुड़सवारी को समायोजित करने वाला हाथ का घुड़सवारी |
3.5 मिमी/ मोड़ 0.02 मिमी/ स्केल |
|
समायोज्य पहिया बारीक समायोज्य हाथ पहिया |
0.1 मिमी/ मोड़ 0.001 मिमी/ स्केल |
| फ़ीड की सटीकता | 0.001 मिमी |
| पहिया झुकाव कोण समायोजित करें | +5°−3° |
| रोटेशन कोण समायोजित करें | ±5° |
| यांत्रिक आयाम | 1800×1400×1450 मिमी |
| पैकिंग का आकार | 2350 × 1650 × 1770 मिमी |
| यांत्रिक भार | 2000 किलो |
| पैकिंग का वजन | 2300 किलोग्राम |
उपकरण का वर्णनः
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि
4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता के लिए विशेष workpiece पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.
6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।
7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
