उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| ग्राइंडिंगव्हीलकूलिंग: | तेल | ग्राइंडिंगव्हीलकूलिंगरेट: | 2L/मिनट |
|---|---|---|---|
| ग्राइंडिंगव्हीलकूलिंगतापमान: | 25 ℃ | ग्राइंडिंगव्हीलड्रेसिंग: | स्वचालित |
| ग्राइंडिंग व्हीलड्रेसिंग गहराई: | 0.01 एम एम | ग्राइंडिंगव्हीलड्रेसिंगफोर्स: | 1.5N |
| ग्राइंडिंगव्हीलड्रेसिंगआवृत्ति: | साप्ताहिक | ग्राइंडिंगव्हीलड्रेसिंगइंटरवल: | 5 मिनट |
| ग्राइंडिंगव्हीलड्रेसिंगस्पीड: | 100 आरपीएम | ग्राइंडिंगव्हीलड्रेसिंगटूल: | डायमंड |
| ग्राइंडिंगव्हीलफीडरेट: | 0.1मिमी/सेकंड | ग्राइंडिंगव्हीलअनाज का आकार: | 120# |
| ग्राइंडिंगव्हील सामग्री: | सीबीएन | पीसने के पहिये का आकार: | 200 मिमी |
| ग्राइंडिंगव्हीलस्पीड: | 3000 आरपीएम | ||
| प्रमुखता देना: | औद्योगिक स्वचालित सीएनसी ग्राइंडर,स्वचालित सीएनसी ग्राइंडर बेलनाकार,व्यावहारिक केंद्रविहीन बेलनाकार पीसने |
||

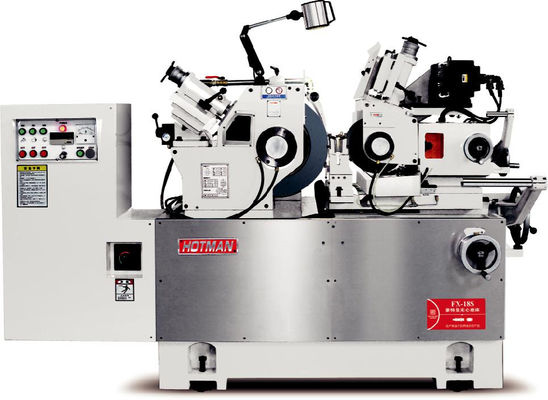

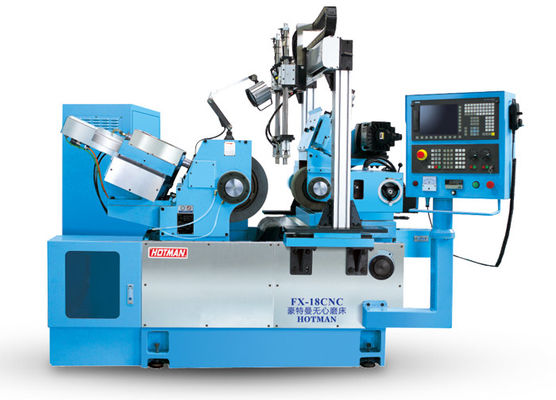

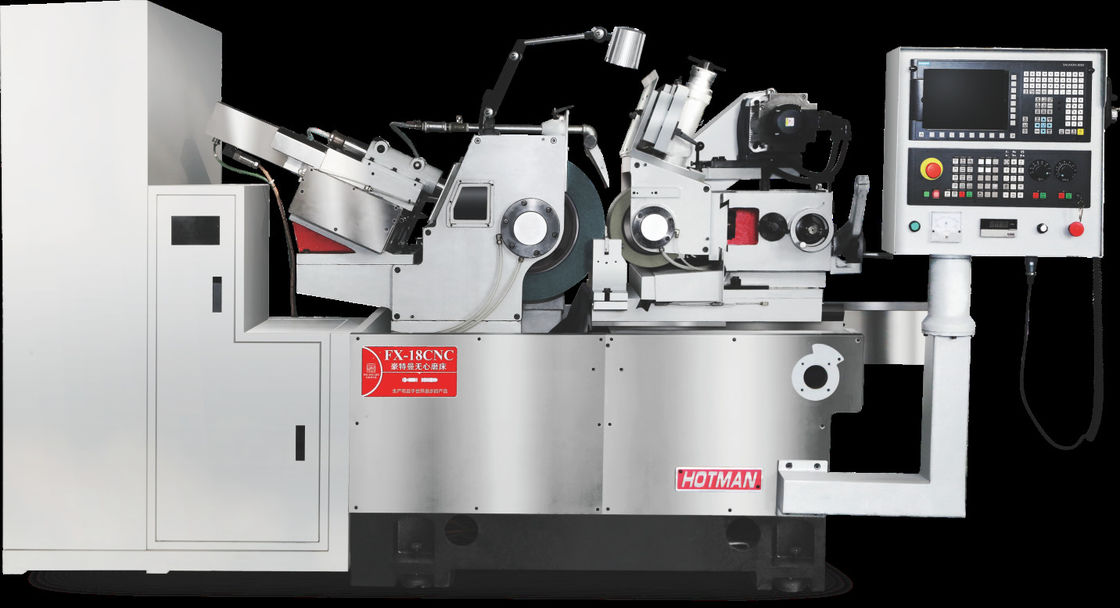

उच्च परिशुद्धता सीएनसी बेलनाकार मशीन FX-18CNC-3
उपकरण का वर्णनः
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि
4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.
6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।
7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
विनिर्देश
|
नहीं. |
पद |
इकाई |
मॉडल FX-18CNC-3 |
|
1 |
पीसने का व्यास |
मिमी | Φ 1-60 |
|
2 |
पीस पहियों के आकार (OD*W*ID) |
मिमी | Φ455x205xΦ228.6 |
|
3 |
विनियमन पहियों के आकार (OD*W*ID) |
मिमी | Φ255x205xΦ111.2 |
|
4 |
पीसने वाले पहिया के धुरी की गति |
आरपीएम | 1470 |
|
5 |
घुमावदार धुरी की गति विनियमन |
आरपीएम | 0-250 |
|
6 |
पीस पहिया धुरी मोटर |
केडब्ल्यू | 11 |
|
7 |
रेगुलेटिंग व्हील स्पिंडल मोटर |
केडब्ल्यू | 3 |
|
8 |
फ़ीडिंग सर्वो मोटर |
केडब्ल्यू | 2.4 |
|
9 |
पोशाक सर्वो मोटर |
केडब्ल्यू | 1.0*2 |
|
10 |
हाइड्रोलिक पंप ड्राइविंग मोटर |
केडब्ल्यू | 0.75 |
|
11 |
कूलिंग पंप ड्राइविंग मोटर |
केडब्ल्यू | 0.37 |
|
12 |
रेगुलेटर व्हील फ़ीडिंग हैंड व्हील |
मिमी |
3.5/rev., 0.05/ग्राम |
|
13 |
ठीक घुमावदार हाथ पहिया विनियमन |
मिमी |
0.1/rev., 0.001/g. |
|
14 |
काम की मेज का खिला हाथ का पहिया |
मिमी | 0.001 मिमी, कम से कम भोजन |
|
15 |
काम की मेज बारीक घुमावदार हाथ का पहिया |
मिमी |
0.2/rev., 0.001/ग्राम |
|
16 |
पोशाक खिला हाथ पहिया |
मिमी |
2/rev, 0.01/ग्राम |
|
17 |
नियमन पहिया का झुकाव कोण |
डिग्री | +5°−3° |
|
18 |
नियमन पहिया का वापसी कोण |
डिग्री | ±5° |
|
19 |
मशीन के आकार (L*W*H) |
मिमी | 2450×1400×1700 |
|
20 |
मशीन का वजन | किलो | लगभग 3200 |
