उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पीसने वाले पहिया का बोर: | 20 मिमी | पीस पहिया व्यास: | 200 मिमी |
|---|---|---|---|
| ग्राइंडिंग व्हील मोटर को ठंडा करने की विधि: | हवा ठंडी करना | ग्राइंडिंग व्हील मोटर करंट: | 7.5ए |
| ग्राइंडिंग व्हील मोटर फ्रीक्वेंसी: | 50 हर्ट्ज | ग्राइंडिंग व्हील मोटर इंसुलेशन क्लास: | एफ |
| ग्राइंडिंग व्हील मोटर पावर: | 1.5 किलोवाट | ग्राइंडिंग व्हील मोटर सुरक्षा स्तर: | IP54 |
| ग्राइंडिंग व्हील मोटर की गति: | 1400 आरपीएम | ग्राइंडिंग व्हील मोटर वोल्टेज: | 380v |
| ग्राइंडिंग व्हील मोटर की कार्यशील आर्द्रता: | ≤85% | ग्राइंडिंग व्हील मोटर कार्य तापमान: | 0-40℃ |
| पीस पहिया गति: | 3000 आरपीएम | पीसने के पहिये की चौड़ाई: | 20 मिमी |
| मॉडल: | स्टेप डाउन ग्राइंडिंग मशीन | ||
| प्रमुखता देना: | HOTMAN कदम नीचे पीसने की मशीन,सतह चरण नीचे पीसने की मशीन,परिशुद्धता सतह ग्राइंडर 20 मिमी व्यास |
||

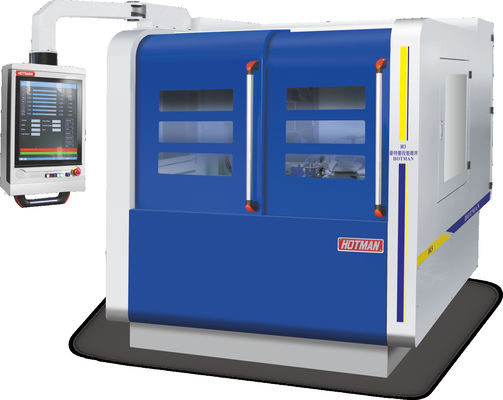

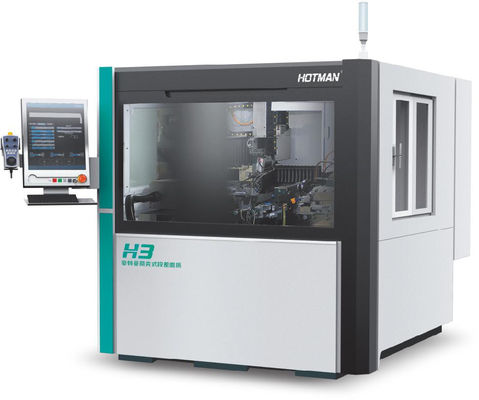

कदम नीचे पीसने की मशीन H3
उपकरण का वर्णनः
1स्टेप डाउन ग्राइंडिंग मशीन शरीर और घटकों को मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट किया जाता है, जिसे कृत्रिम रूप से सामान्यीकृत गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है।घटक यास्डा द्वारा संसाधित किए जाते हैं, MITSUI SEIKI, TOSHIBA, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि
4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता के लिए विशेष workpiece पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.
6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।
7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।

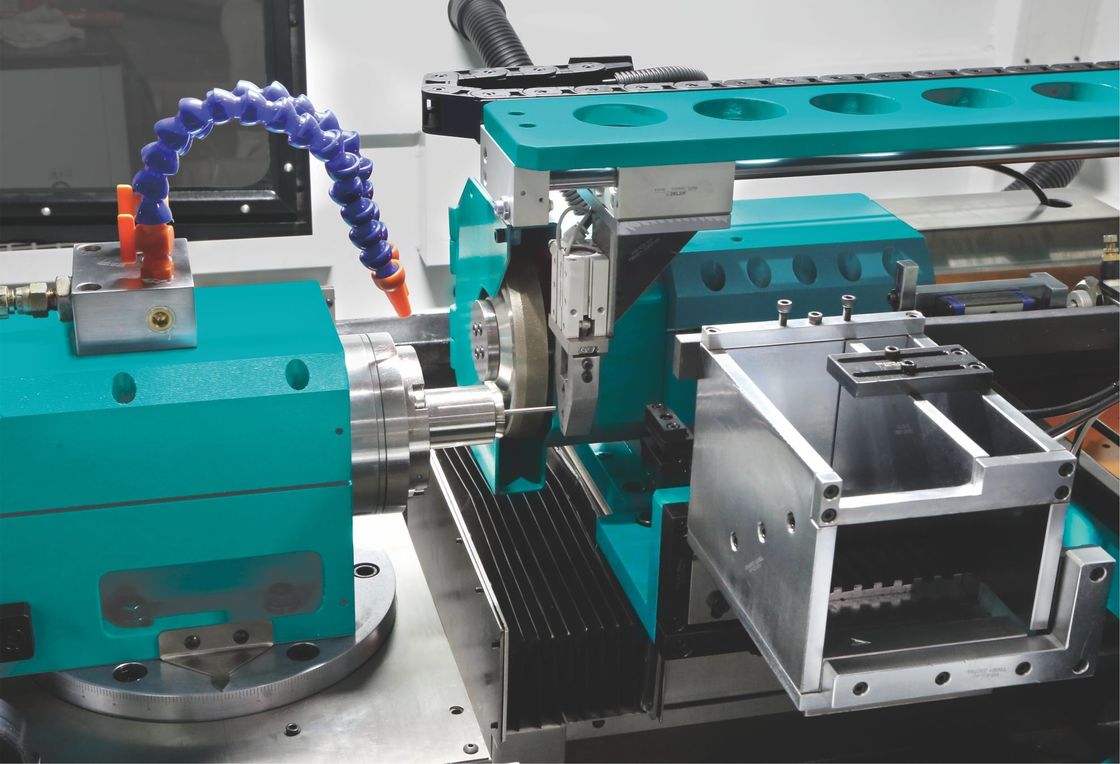

1काम करने वाले टुकड़े का पीसने का मोडः कोर पीसने, मोटे पीसने वाले पहिया कोण 11 डिग्री है, ठीक पीसने वाले पहिया 90 डिग्री है, ए मोटे पीसने वाले पहिया है, बी ठीक पीसने वाले पहिया है।
2. बीट: मैनिपुलेटर स्वचालित रूप से फ़ीड देता है, प्राप्त करता है और फ़ीड पूरा करता है।
3पीसने का समय: Φ4 पीसने से लेकर वर्कपीस बनाने तक पीसने का समय 65 सेकंड का होता है, गति समायोज्य होती है और गति वास्तविक स्थिति के अनुसार समायोजित की जाती है।
4पीसने वाले काम के टुकड़े का व्यास दायराः 0.05-20.0 मिमी।
5पीसने के काम के टुकड़े की लंबाईः 200 मिमी तक।
6. कामकाजी सिर धुरी घूर्णन मोडः निश्चित
7कामकाजी सिर धुरी की गतिः 0 -- 2000rpm
नहीं. | पद | इकाई | मॉडल: H3 | |
| 1 | भाग क्लैंपिंग व्यास रेंज | मिमी | 0.5-20 | |
| 2 | भाग पीसने के व्यास सीमा | मिमी | 0.05-20 | |
| 3 | भाग clamping / पीसने की लंबाई, अधिकतम | मिमी | 300/200 | |
| 4 | नियंत्रण समन्वय (सीएनसी-4 अक्ष) | ANCA-X/Y/Z/Z′ | ||
| 5 | पार्ट हैंडलिंग समन्वय (सीएनसी-3 एक्सल) | ANCA-U/V/W | ||
| 6 |
कच्ची पीस | पहियों के आकार (बाहरी व्यास X चौड़ाई X छेद व्यास) | मिमी | 250×20×31।75 |
| 7 | धुरी की घूर्णन गति (इलेक्ट्रिक) | आरपीएम | 0~9000 | |
| 8 | पहिया रैखिक गति, अधिकतम | m/s | 90 | |
| 9 | धुरी शक्ति | केडब्ल्यू | 18.5 / 22 / 30 | |
| 10 | बारीक पीसने | पहियों के आकार (बाहरी व्यास X चौड़ाई X छेद व्यास) | मिमी | 150×20×3175 |
| 11 | धुरी की घूर्णन गति (इलेक्ट्रिक) | आरपीएम | 0~12000 | |
| 12 | पहिया रैखिक गति, अधिकतम | m/s | 90 | |
| 13 | धुरी शक्ति | केडब्ल्यू | 3.5/8.5 | |
| 14 | X/Y/Z/Z′अक्ष में फ़ीडिंग रिज़ॉल्यूशन | मिमी | 0.001 | |
| 15 | एक्स अक्ष की यात्रा (गंभीर पीसने वाला पहिया) | मिमी | 73 | |
| 16 | वाई अक्ष की यात्रा (ठीक पीसने वाला पहिया) | मिमी | 40 | |
| 17 | Z अक्ष की यात्रा (प्रमुख स्टॉक) | मिमी | 374 | |
| 18 | Z ∆ अक्ष यात्रा (the 4थधुरी) | मिमी | 52 | |
| 19 | एक्स/वाई/जेड/जेड′ अक्ष सेर्वो मोटर | केडब्ल्यू | 2.0 | |
| 20 | हेड स्टॉक स्पिंडल मोटर | केडब्ल्यू | 1.0 | |
| 21 | सिर के लिए धुरी की गति | आरपीएम | 0-3000 | |
| 22 | हाइड्रोलिक पंप मोटर | केडब्ल्यू | 0.25 | |
| 23 | सिर के स्पिंडल घूर्णन विधि | तय | ||
| 24 | भाग की स्थिति की विधि | सामने | ||
| 25 | रोबोट यू/वी/डब्ल्यू अक्ष सर्वो मोटर की शक्ति | केडब्ल्यू | 1.0 | |
| 26 | पीसने वाले तरल पदार्थ के जलाशय के आकार | मिमी | 300*300*1000 | |
| 27 | मशीन का सकल भार (लगभग) | किलो | 5000 | |
| 28 | मशीन के बाहरी आकार (लंबाई X चौड़ाई X ऊंचाई) | मिमी | 2390*2752*2050 | |
