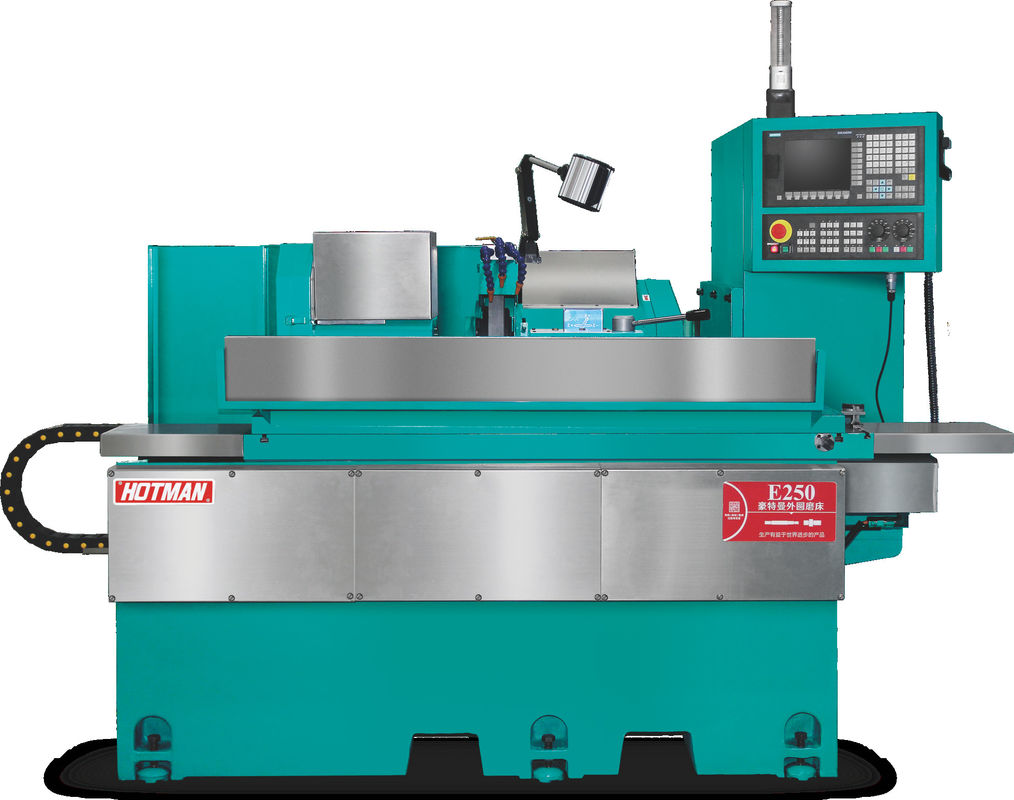

हॉटमैन स्थिर E250 सिलेंडर ग्राइंडर मशीन बहुउद्देश्यीय 6000r/min

उच्च परिशुद्धता सीएनसी बेलनाकार मशीन E250


उपकरण का वर्णनः

1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।


2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.

3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि

4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।

5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.


6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।

7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।

1. उत्पाद का अवलोकन:

   पद	उत्पाद	मॉडल	मात्रा	मूल्य संरचना
   	उच्च परिशुद्धता सीएनसी बेलनाकार पीसने की मशीन (एक्स-अक्ष, जेड-अक्ष)	E250		मानक अनुलग्नक के साथ मूल्य सूची देखें

2. परिचय

   1)     2)   3)   4)     5)

   जर्मनी सीमेंस 828 डी सीएनसी प्रणाली का उपयोग करें, विशेष अनुकूल मानव-मशीन इंटरफ़ेस पीस, कोई प्रोग्रामिंग नहीं, स्वचालित रूप से उत्पन्न प्रसंस्करण कार्यक्रम। उच्च परिशुद्धता असर पीस पहिया धुरी, परिशुद्धता पीस स्तर गेंद पेंच से लैस। डबल-अक्ष सर्वो ड्राइव स्वचालित फ़ीड, स्वचालित पीसने वाले पहिया ड्रेसिंग, सभी प्रकार के खंड अंतर, परिपत्र चाप, सतह बनाने वाले ड्रेसिंग, सिस्टम स्वचालित मुआवजे को पूरा कर सकते हैं। सभी स्लाइडिंग सतह, संपर्क सतह और गाइड सतह मशीन की दीर्घकालिक स्थिरता और उच्च परिशुद्धता सुनिश्चित करने के लिए मैनुअल पीस बिंदु झाड़ू प्रक्रिया से बने हैं। मशीन कास्टिंग का चयन सख्ती से किया जाता है FC25 उन्नत कास्ट आयरन, उम्र बढ़ने का उपचार, मशीन टूल्स की नींव सुनिश्चित करने के लिए टुकड़ा विकृत नहीं होता है।

3. तकनीकी पैरामीटरः

   	संख्या	परियोजना	इकाई		मॉडल:	E250
   प्रसंस्करण क्षमता         पीसने वाले पहिया का सिर	1	तालिका का अधिकतम घूर्णन व्यास	मिमी		250
   	2	दो अंगुलियों के बीच अधिकतम दूरी	मिमी		500
   	3	अधिकतम पीसने का व्यास	मिमी		250
   	4	दो पिरिएटल हृदयों के बीच अधिकतम भार	किलोग्राम		60 ((顶心工作)/20 (只有工作头)
   	5	पीसने वाले पहिया का आकार (व्यास × चौड़ाई × एपर्चर)	मिमी		405×32~50×127
   	6	पीसने वाले पहिया की गति	आरपीएम		1570
   	7	पीसने वाले पहिया की अधिकतम रैखिक गति	m/s		35
   	8	पीसने वाले पहियों का ड्रेसिंग	मिमी		स्वतः प्रकार स्वचालित प्रकार
   	9	न्यूनतम एक्स-अक्ष फ़ीड	मिमी		0.001
   	10	फ़ीड कोण	डिग्री		90
   	11	फ़ीड स्ट्रोक	मिमी		250
   	12	एक्स अक्ष तेजी से चलती गति	mm/min		0-10000
   सिर का फ्रेम	13	धुरी की गति	आरपीएम		50 से 500
   	14	धुरी का रूप			समवर्ती या केन्द्रित
   	15	अंगूठे का विनिर्देश			एमटी-4
   पतला फ्रेम	16	स्वचालित दूरबीन दूरी (हाइड्रोलिक प्रकार)	मिमी		40
   	17	अंगूठे का विनिर्देश			एमटी-4
   	18	कार्य मोड			मैनुअल
   काम की मेज	19	Z अक्ष तेज गति	m/min		0-20000
   	20	न्यूनतम z-अक्ष फ़ीड	मिमी		0.001
   	21	अधिकतम यात्रा	मिमी		550
   	22	घूर्णन का कोण	डिग्री		+6/-9
   मोटर	23	पीस पहिया धुरी मोटर	केडब्ल्यू		3.75/5.5
   	24	एक्स-अक्ष फ़ीड मोटर (सर्वो)	केडब्ल्यू		2.2
   	25	Z-अक्ष फ़ीड मोटर (सर्वो)	केडब्ल्यू		2.2
   	26	हेडफ्रेम स्पिंडल मोटर	केडब्ल्यू		0.75
   	27	शीतलन पंप मोटर	केडब्ल्यू		0.75
   	28	चिकनाई तेल मोटर	केडब्ल्यू		1/4*2
   	29	टेलस्टॉक तेल पंप मोटर (विशेष)	केडब्ल्यू		0.75
   अन्य	30	एक्स/जेड अक्ष गाइड/लीड स्क्रू स्नेहन तेल			MOBIL#1409 या ISO VG68
   	31	मशीन का शुद्ध भार	किलो		约 3200
   	32	कुल मशीन वजन	किलो		约 3400
   	33	पैकेज का आकार (लंबाई * चौड़ाई * ऊंचाई)	मिमी		2800*2000*2000
