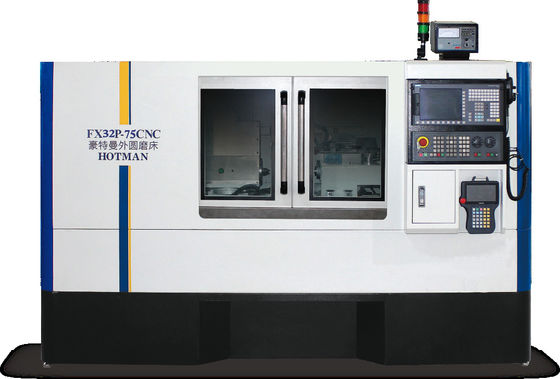

हॉटमैन टिकाऊ उच्च परिशुद्धता बहुक्रियाशील स्वचालित बेलनाकार पीसने की मशीन

हॉटमैन टिकाऊ उच्च परिशुद्धता बहुक्रियाशील स्वचालित बेलनाकार पीसने की मशीन

हॉटमैन टिकाऊ उच्च परिशुद्धता बहुक्रियाशील स्वचालित बेलनाकार पीसने की मशीन

बड़ी छवि :  हॉटमैन टिकाऊ उच्च परिशुद्धता बहुक्रियाशील स्वचालित बेलनाकार पीसने की मशीन

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HOTMAN
प्रमाणन: CE
मॉडल संख्या: FX27-60CNC
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
मूल्य: RMB1/SET
पैकेजिंग विवरण: लकड़ी का बक्सा
प्रसव के समय: 60 दिन
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 30
विस्तृत उत्पाद विवरण
Control System: PLC Dimensions: 1000 x 1000 x 1000 mm
Grinding Wheel Diameter: 200 mm Grinding Wheel Motor Power: 1.5 kW
Grinding Wheel Motor Voltage: 220 V/380 V Grinding Wheel Speed: 3000 rpm
Max Grinding Diameter: 200 mm Max Grinding Length: 1000 mm
Power: 2.2 kW Table Motor Power: 0.75 kW
Table Motor Voltage: 380 V Table Speed: 1-20 m/min
Type: Cylindrical Grinder Machine Voltage: 380 V
Weight: 500 kg
प्रमुखता देना:

टिकाऊ बेलनाकार पीसने की मशीन

,

सिलेंडर ग्राइंडर मशीन स्वचालित

,

मल्टीफंक्शन सिलेंडर ग्राइंडिंग मशीन

एकल मशीन के साथ स्वचालित लोडिंग और अनलोडिंग



उपकरण का वर्णनः



1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।





2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.



3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि



4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।



5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.



6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।



7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।





विशेषताः

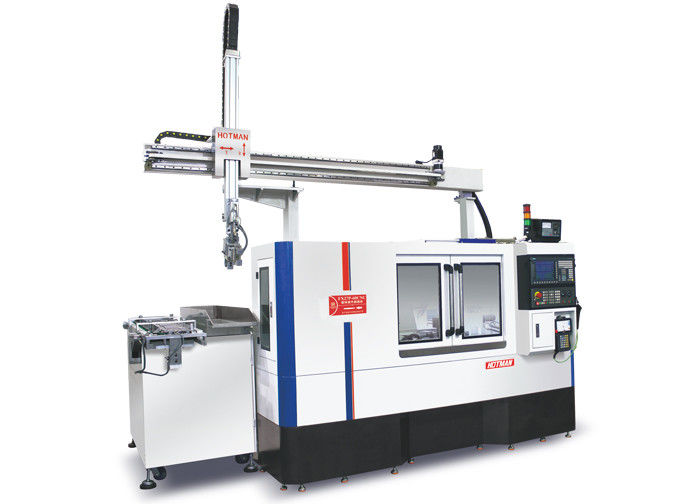

FX27P-60CNC उच्च परिशुद्धता सीधे बेलनाकार पीसने की मशीन में (पूर्ण कवर, एकल मशीन-मैनिपुलेटर स्वचालित लोडिंग और अनलोडिंग)
1बिस्तर घूर्णन व्यासः Φ270 मिमी, दो शीर्ष केंद्रों के बीच की दूरीः 600 मिमी।

2पीसने वाले पहिया की गतिः 1650rpm, पीसने वाले पहिया का आकार (व्यास × चौड़ाई × एपर्चर): Φ405×32×Φ127mm

3सक्रिय माप यंत्र को परिमार्जन प्रसंस्करण के पूर्ण बंद चक्र नियंत्रण को प्राप्त करने के लिए कॉन्फ़िगर करें।





तकनीकी विनिर्देश:



परियोजना इकाई मॉडलःFX32P-60CNC







प्रसंस्करण क्षमता



तालिका का अधिकतम घूर्णन व्यास मिमी 320

के बीच अधिकतम दूरी

दो अंगूठे

मिमी 600
अधिकतम पीसने का व्यास मिमी 320
दो पिरिएटल हृदयों के बीच अधिकतम भार किलोग्राम 60 ((उच्च कार्य) /20 (केवल कार्यशील व्यक्ति)
पीसने वाले पहिया का आकार (व्यास × चौड़ाई × एपर्चर) मिमी 455×38 ((32-50) ×127
पीसने वाले पहिया की गति आरपीएम 1650
पीसने वाले पहिया की अधिकतम रैखिक गति m/s 40 ((उच्च गति वाले पीसने वाले पहिया 65 तक)
  पीसने वाले पहियों का ड्रेसिंग मिमी स्वचालित प्रकार



पीसने वाले पहिया का सिर

फ़ीड कोण डिग्री 90
फ़ीड स्ट्रोक मिमी 250
एक्स अक्ष तेजी से चलती गति m/min 6
न्यूनतम एक्स-अक्ष फ़ीड मिमी 0.001



सिर का फ्रेम

धुरी की गति आरपीएम 50 से 500
धुरी का रूप   समवर्ती या केन्द्रित
अंगूठे का विनिर्देश   एमटी-4



पुच्छल सीट

स्वतः दूरबीन दूरी मिमी 40
अंगूठे का विनिर्देश   एमटी-4



काम की मेज

Z अक्ष तेज गति m/min 8
न्यूनतम z-अक्ष फ़ीड मिमी 0.001
अधिकतम यात्रा मिमी 550
घूर्णन का कोण डिग्री + 6/-9



मोटर

पीस पहिया धुरी मोटर केडब्ल्यू 3.75/5.5
एक्स-अक्ष फ़ीड मोटर (सर्वो) केडब्ल्यू 2.2
Z-अक्ष फ़ीड मोटर (सर्वो) केडब्ल्यू 2.2
हेडफ्रेम स्पिंडल मोटर केडब्ल्यू 0.75
शीतलन पंप मोटर केडब्ल्यू 0.75
चिकनाई तेल मोटर केडब्ल्यू 0.25*2
टेल स्टॉक ऑयल पंप मोटर केडब्ल्यू 0.75



अन्य

मशीन का शुद्ध भार किलो 3300
कुल मशीन वजन किलो 3500
पैकेज का आकार (लंबाई * चौड़ाई * ऊंचाई) मिमी 2800*2000*2000



हॉटमैन टिकाऊ उच्च परिशुद्धता बहुक्रियाशील स्वचालित बेलनाकार पीसने की मशीन 0
