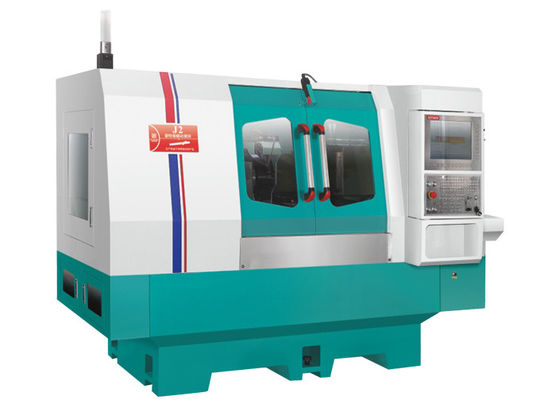

J2 एयर कूलिंग कैमशाफ्ट ग्राइंडिंग मशीन 3 फेज मल्टी फंक्शन

J2 कैंषफ़्ट ग्राइंडिंग मशीन

डिवाइस विवरण:

1. बॉडी और कंपोनेंट्स को मिलहन्ना उच्च श्रेणी के कास्ट आयरन FC30 द्वारा ढाला जाता है, जिसे कृत्रिम रूप से सामान्यीकृत हीट ट्रीटमेंट दिया जाता है और फिर प्राकृतिक एजिंग द्वारा उपचारित किया जाता है। कंपोनेंट्स को YASDA, MITSUI SEIKI, TOSHIBA, ELB और अन्य विश्व-स्तरीय उपकरणों द्वारा एक बार क्लैंपिंग प्रोसेसिंग के माध्यम से संसाधित किया जाता है। सटीक आकार माइक्रोन स्तर तक हो सकता है, ताकि उच्च परिशुद्धता वाले उपकरण के बुनियादी घटकों को सुनिश्चित किया जा सके।

2. मशीन गाइड रेल और सटीक बॉल स्क्रू को स्वचालित स्नेहन प्रणाली द्वारा लगातार लुब्रिकेट किया जाता है ताकि लंबी सेवा जीवन और सटीकता सुनिश्चित की जा सके। शीतलन प्रणाली को कंपन को खत्म करने और अनुकूल गर्मी अपव्यय के लिए बॉडी से अलग किया जाता है।

3. सीमेंस 828D सीएनसी स्वचालित ग्राइंडिंग सिस्टम, और द्वितीयक विकास, मानव-मशीन संवाद मूर्ख संचालन से लैस, जिसमें कई वैकल्पिक उपकरण चुनने के लिए हैं, जिनमें आंतरिक छेद ग्राइंडिंग डिवाइस, स्वचालित अंत मापने वाला डिवाइस, स्वचालित बाहरी व्यास मापने वाला डिवाइस आदि शामिल हैं।

4. ग्राइंडिंग फीड सिस्टम एक V और हाथ से तैयार सटीक फावड़े के एक फ्लैट ट्रैक से बना है, जिसमें स्वचालित स्नेहन प्रणाली और C3 स्तर का सटीक ग्राइंडिंग बॉल स्क्रू है, जो सुचारू गति, उत्कृष्ट दोहराए जाने वाले पोजिशनिंग सटीकता और लंबे ट्रैक जीवन को प्राप्त कर सकता है।

5. ग्राइंडिंग व्हील स्पिंडल का मानक विन्यास रियर चार और रियर दो बेयरिंग संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव स्पिंडल भी चुना जा सकता है, जिसमें उच्च घूर्णन परिशुद्धता, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च ग्राइंडिंग दक्षता और अच्छी ग्राइंडिंग सतह गुणवत्ता की विशेषताएं हैं। विशेष वर्क-पीस ग्राइंडिंग के लिए, ग्राइंडिंग व्हील की गति को समायोजित किया जा सकता है, जो 3500 RPM और 60m/s तक है।

6. टेल सीट को कठोर और मजबूत दोनों तरह से डिज़ाइन किया गया है। कास्ट आयरन बॉडी में एक कठोर मिश्र धातु इस्पात स्लाइडिंग सिलेंडर को MT4 टॉप कोर ले जाने के लिए डिज़ाइन किया गया है। स्लाइडिंग सिलेंडर की जैकिंग बल को पीछे की ओर समायोजन नॉब द्वारा आसानी से बदला जा सकता है। विशेष एक्सेसरीज़ ऑयल प्रेशर टेल सीट जिसमें वर्क पार्ट्स को उतारने की सुविधा के लिए एक पेडल है।

7. सीमेंस न्यूमेरिकल कंट्रोल सिस्टम मानक विन्यास के रूप में, द्वितीयक विकास के बाद, सभी चीनी संचालन इंटरफ़ेस, उपयोग में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस, उपकरण सीएनसी सिस्टम और ड्राइव सिस्टम में बेहतर संगतता है, साथ ही स्वचालित रेत मरम्मत और स्वचालित क्षतिपूर्ति फ़ंक्शन के साथ, फ़ीड और ग्राइंडिंग की स्थिरता और सटीकता सुनिश्चित करने के लिए।

उत्पाद विवरण:

(1) बिल्ट-इन रेनि शॉ एन्कोडर के साथ मूवेबल वर्क सेंटर स्पिंडल।

(2) चक लोड क्षमता 150Nm

(3) सटीक कोणीय संपर्क बॉल बेयरिंग

(4) गोलाई ≤1μm

(5) बड़ा घूर्णी कोण

(6) केंद्र में शीतलन तरल

(7) स्थायी चुंबक सिंक्रोनस मोटर द्वारा संचालित

(8) पोजिशनिंग स्टॉप फ़ंक्शन

मूवेबल वर्क सेंटर के साथ उच्च कठोरता वाला वर्क हेड, उच्च कठोरता और उच्च परिशुद्धता वाले कोणीय संपर्क बॉल बेयरिंग और कोन रोलर बेयरिंग द्वारा समर्थित है, जो स्पिंडल को सबसे अधिक स्थिरता और चरम कठोरता प्रदान करता है।

कोन चक MT-4 का उपयोग स्पिंडल में किया जाता है, जिसमें एक φ24mm केंद्र छेद होता है, जहाँ फिक्स्चर का तनाव उपकरण गुजर सकता है, साथ ही शीतलन तरल भी।

वर्क हेड को एक सोडिक डिजिटल एसी सर्वो मोटर द्वारा संचालित किया जाता है, जिसमें चर गति होती है। अनियमित भागों को ग्राइंड किया जा सकता है, जो त्वरित और सटीक स्पिंडल पोजिशनिंग, और इंटरैक्टिव X अक्ष और C अक्ष के कारण होता है।
