उच्च परिशुद्धता 3-अक्ष सीएनसी केंद्रहीन पीस मशीन, पीस पहिया के कई प्रकार के साथ

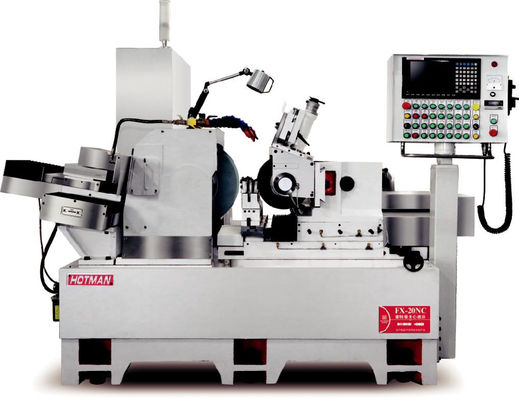

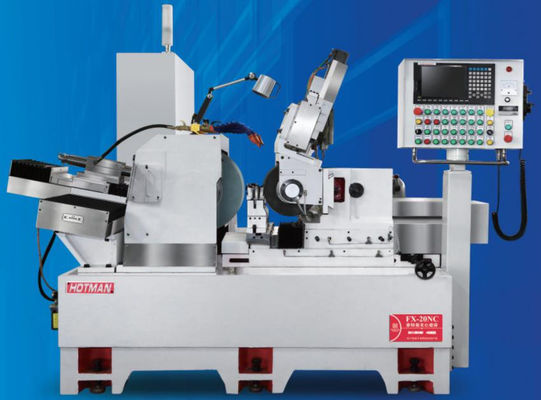

उच्च परिशुद्धता सीएनसी केंद्रहीन पीसने की मशीन FX-20CNC-3


1. सुपर पीसने बल
2.सैंडव्हील शाफ्ट हाइड्रोस्टैटिक मुख्य शाफ्ट है
3.बड़े व्यास के काम के टुकड़े को पीसने को प्राथमिकता दी जाती है
●लो गुरुत्वाकर्षण केंद्र डिजाइन, पीसने की स्थिरता को बढ़ाता है, लंबे समय तक मशीन टूल्स की सटीकता सुनिश्चित कर सकता है।
●सुपर पीसने की शक्ति, बड़े व्यास के वर्कपीस प्रसंस्करण के लिए अधिक उपयुक्त है, प्रसंस्करण समय को बहुत छोटा करता है।
●यह स्वचालित उपकरण जैसे कि मैनिपुलेटर लिफ्टिंग मिलिंग/ऑटोमैटिक फीडिंग और रिसीविंग स्थापित करने के लिए बहुत उपयुक्त है।




पीसने वाले पहिया के ड्रेसिंग भागः

●रेत की मरम्मत प्रणाली दो-अक्ष लिंक को अपनाती है, सर्वो मोटर और बॉल स्क्रू ड्राइव के साथ, पीस पहिया बनाने की सटीकता उच्च है, ड्रेसिंग गति तेज है।

● रोलर ड्रेसिंग को अलग-अलग प्रकार के मिलिंग व्हील ड्रेसिंग के लिए सिंगल पॉइंट सैंडिंग पेन के साथ जल्दी से बदल दिया जा सकता है

●रोलर ड्रेसिंग और पारस्परिक मरम्मत का उपयोग करके वोल्फ़्रेम स्टील की लंबी छड़ी को पीसने, रेत की मरम्मत की दक्षता तेज है, पीसने वाले पहिया की काटने की सतह सपाट है,पीस पहिया संपर्क सतह बड़ा और अधिक समान बना सकते हैं.

उपकरण का वर्णनः

1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार क्लैंपिंग प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।

पीस पहिया धुरी के मानक विन्यास चार रियर और दो रियर असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.

पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर की जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।

मशीन गाइड रेल और सटीक गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई की जाती है ताकि अधिक सेवा जीवन और सटीकता सुनिश्चित हो सके।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.

सिमेंस 828 डी सीएनसी स्वचालित पीसने प्रणाली से लैस, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि

पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।


तकनीकी विनिर्देश:
