एफएक्स-24सीएनसी हॉटमैन प्रैक्टिकल सीएनसी सेंटरलेस ग्राइंडर 0.1-3 मिमी/मिनट ग्राइंडिंग सिस्टम

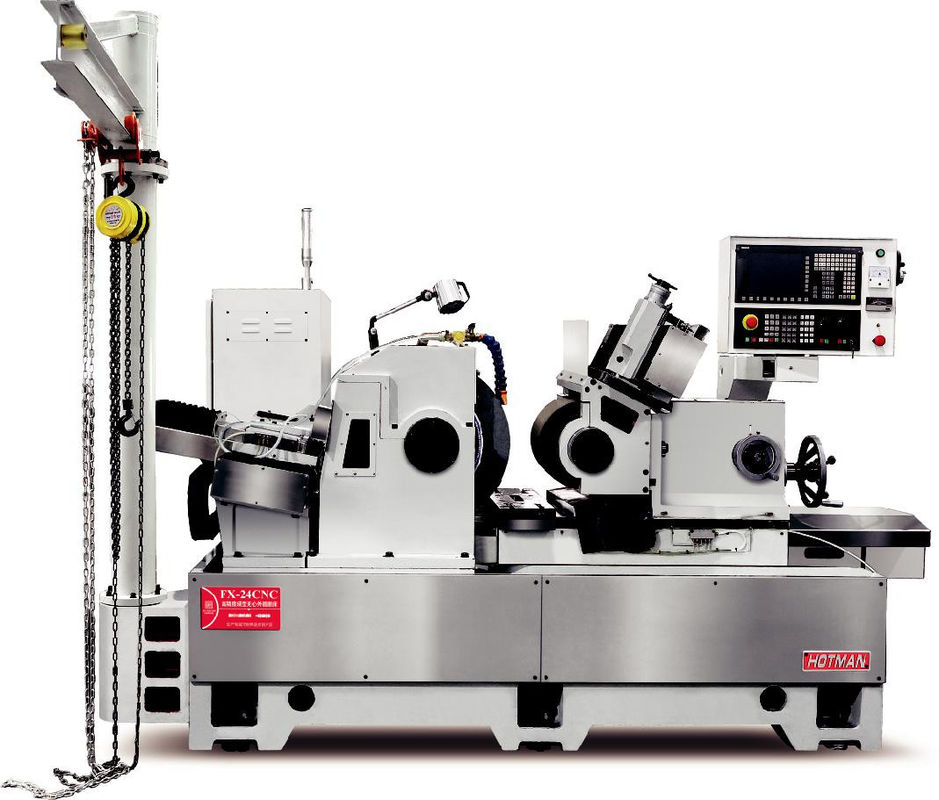

उच्च परिशुद्धता सीएनसी केंद्रहीन पीसने की मशीन FX-24CNC

1मोल्डिंग पीस उपकरणः

  बड़े व्यास के काम के टुकड़े पीसने को प्राथमिकता दी जाती है

2. स्पिंडल प्रणाली:

● पीसने वाले पहिया का मुख्य शाफ्ट पेरीन प्रकार के धुरी को पहले और बाद में दोहरे समर्थन के साथ अपनाता है। उच्च गति, स्थिर संचालन, रखरखाव मुक्त।

●पहिया मोटर 30KW उच्च टोक़ और उच्च शक्ति वाली मोटर को अपनाता है।

●स्पिंडल में पीसने के प्रभाव को बढ़ाने के लिए 610 मिमी के बाहरी व्यास के पीसने वाले पहिया का उपयोग किया जाता है।पीस पहिया 400 मिमी की एक अधिकतम चौड़ाई के साथ विभिन्न workpieces की आवश्यकताओं को पूरा करने के लिए स्थापित किया जा सकता है.

● दो अक्षों के संबंध के साथ पीस पहिया ड्रेसिंग प्रणाली का उपयोग विभिन्न प्रकार के वर्कपीस के लिए किया जाता है।

●नमी गुरुत्वाकर्षण केंद्र डिजाइन, पीसने की स्थिरता में वृद्धि, लंबे समय तक मशीन टूल्स की सटीकता सुनिश्चित कर सकते हैं।

●सुपर ग्राइंडिंग फोर्स, बड़े व्यास के वर्कपीस प्रसंस्करण के लिए अधिक उपयुक्त है, प्रसंस्करण समय को बहुत छोटा करता है।

●यह स्वचालित उपकरण जैसे कि मैनिपुलेटर लिफ्टिंग ग्राइंडिंग और स्वचालित फीडिंग और रिसीविंग स्थापित करने के लिए बहुत उपयुक्त है।

उपकरण का वर्णनः

1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।

2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.

3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि

4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।

5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.

6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।

7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
