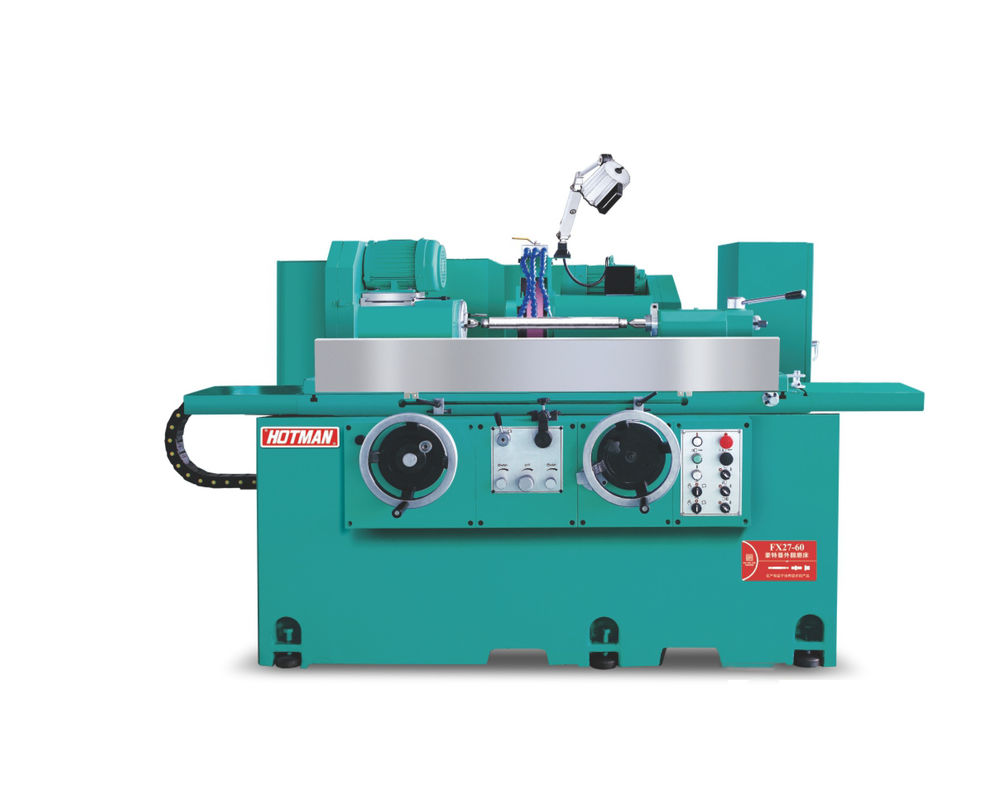

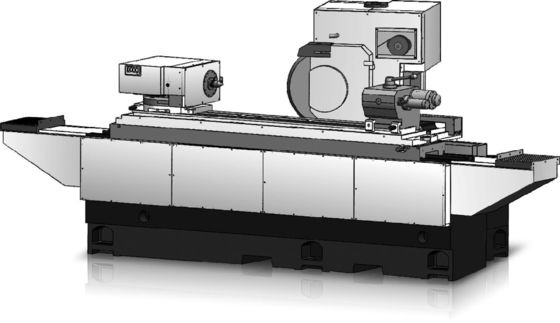

अर्ध स्वचालित बाह्य बेलनाकार पीसने की मशीन डायमैटर मापने के उपकरण FX27-60 के साथ

सिलेंडर ग्राइंडर ग्राइंडिंग फॉर्म

उपकरण का वर्णनः

1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।

2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.

3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि

4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।

5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता के लिए विशेष workpiece पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.

6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।

7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।

तकनीकी विनिर्देश:

A. पीसने में सीधा:

छोटे उत्पादन, कोई चिंगारी टाइमर के साथ स्वचालित फ़ीड, अच्छी पीसने की गुणवत्ता बड़े पैमाने पर उत्पादन प्राप्त कर सकते हैं, स्वचालित बाहरी व्यास मापने डिवाइस (विशेष सामान) जोड़ें,सबसे अच्छा उपज और पीस प्रभाव प्रदान कर सकते हैं (CNC मॉडल).

B. अनुप्रस्थ पीसनेः

स्वचालित अंतरालगत खिला और हाइड्रोलिक रूप से संचालित मेज कार्य वस्तु के सबसे कुशल अनुप्रस्थ पीसने को सक्षम करती है।

C. अंत पीसनेः

काम धुरी के सिर के घूर्णन कवर को हटा दें और इसे एक तीन या चार पंजा चक के साथ प्रतिस्थापित करें। चक को घूमने के लिए पोजिशनिंग टिप की स्थिति बदलें,और इसे अंत पीसने के लिए 90° की स्थिति में तय करें.

D. कंधे को पीसने के लिएः

जब काम करने वाली वस्तु के बाहरी व्यास और उसके कंधे को एक ही समय में पीसने के लिए पूरा किया जाता है,काम कर रहे वस्तु दो शीर्ष केंद्र द्वारा समर्थित है और पीस पहिया पीस पहिया सिर के दाईं ओर फिर से स्थापित है और पीस करने के लिए एक कोण पर घुमाया जाता है.

E. तिरछा पीसनेः

काम करने वाली वस्तु को चक या दो शीर्ष केंद्र द्वारा समर्थित किया जा सकता है, और मेज और पीसने वाले पहिया के सिर को घुमाया और समायोजित किया जा सकता है।

F.आंतरिक व्यास पीसनेः

आंतरिक व्यास पीसने के सामान (विशेष सामान) आंतरिक व्यास पीसने, जब तक आंतरिक व्यास पीसने के धुरी नीचे खींच लिया जाता है और पीसने की स्थिति में तय किया जाता है पीसने जा सकता है।

आंतरिक छेद पीसने वाला उपकरण (वैकल्पिक):

घूर्णन गति आंतरिक व्यास सीमा अधिकतम गहराई

20,000rpm Φ25~45mm 100mm

30,000rpm Φ 12~25mm 60mm
