उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | बेलनाकार ग्राइंडर मशीन | पीसने की क्षमता: | उच्च |
|---|---|---|---|
| पीस पहिया व्यास: | बड़ा | ग्राइंडिंग व्हील लाइफ: | लम्बा |
| पीसने वाली व्हील सामग्री: | डायमंड | ग्राइंडिंग व्हील मोटर: | उच्च |
| पीसने के पहिये का शोर: | कम | पीसने वाले पहिये की शक्ति: | उच्च |
| ग्राइंडिंग व्हील आरपीएम: | उच्च | पीस पहिया आकार: | बड़ा |
| पीस पहिया गति: | उच्च | पीस पहिया प्रकार: | कप |
| पीसने वाले पहिये का कंपन: | कम | पीसने वाले पहिये का वजन: | भारी |
| पीसने के पहिये की चौड़ाई: | बड़ा | ||
| प्रमुखता देना: | स्थिर सीएनसी यूनिवर्सल ग्राइंडर,सीएनसी यूनिवर्सल ग्राइंडर ऑटोमैटिक,औद्योगिक बेलनाकार पीसने के प्रकार |
||

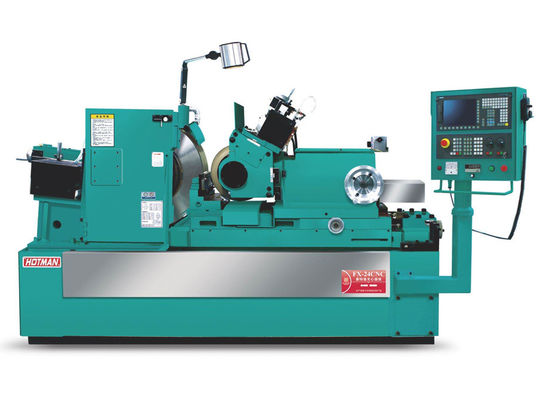

स्थिर सीएनसी यूनिवर्सल ग्राइंडर, पूर्ण स्वचालित औद्योगिक बेलनाकार ग्राइंडिंग मशीन FX27-60CNC
तकनीकी विनिर्देश:
| परियोजना | इकाई | मॉडलःFX32P-60CNC | |
| तालिका का अधिकतम घूर्णन व्यास | मिमी | 320 |
के बीच अधिकतम दूरी | मिमी | 600 | |
| अधिकतम पीसने का व्यास | मिमी | 320 | |
| दो पिरिएटल हृदयों के बीच अधिकतम भार | किलोग्राम | 60 ((उच्च कार्य) /20 (केवल कार्यशील व्यक्ति) | |
| पीसने वाले पहिया का आकार (व्यास × चौड़ाई × एपर्चर) | मिमी | 455×38 ((32-50) ×127 | |
| पीसने वाले पहिया की गति | आरपीएम | 1650 | |
| पीसने वाले पहिया की अधिकतम रैखिक गति | m/s | 40 ((उच्च गति वाले पीसने वाले पहिया 65 तक) | |
| पीसने वाले पहियों का ड्रेसिंग | मिमी | स्वचालित प्रकार | |
| फ़ीड कोण | डिग्री | 90 |
| फ़ीड स्ट्रोक | मिमी | 250 | |
| एक्स अक्ष तेजी से चलती गति | m/min | 6 | |
| न्यूनतम एक्स-अक्ष फ़ीड | मिमी | 0.001 | |
सिर का फ्रेम | धुरी की गति | आरपीएम | 50 से 500 |
| धुरी का रूप | समवर्ती या केन्द्रित | ||
| अंगूठे का विनिर्देश | एमटी-4 | ||
पुच्छल सीट | स्वतः दूरबीन दूरी | मिमी | 40 |
| अंगूठे का विनिर्देश | एमटी-4 | ||
काम की मेज | Z अक्ष तेज गति | m/min | 8 |
| न्यूनतम z-अक्ष फ़ीड | मिमी | 0.001 | |
| अधिकतम यात्रा | मिमी | 550 | |
| घूर्णन का कोण | डिग्री | + 6/-9 | |
| पीस पहिया धुरी मोटर | केडब्ल्यू | 3.75/5.5 |
| एक्स-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | |
| Z-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | |
| हेडफ्रेम स्पिंडल मोटर | केडब्ल्यू | 0.75 | |
| शीतलन पंप मोटर | केडब्ल्यू | 0.75 | |
| चिकनाई तेल मोटर | केडब्ल्यू | 0.25*2 | |
| टेल स्टॉक ऑयल पंप मोटर | केडब्ल्यू | 0.75 | |
| मशीन का शुद्ध भार | किलो | 3300 |
| कुल मशीन वजन | किलो | 3500 | |
| पैकेज का आकार (लंबाई * चौड़ाई * ऊंचाई) | मिमी | 2800*2000*2000 | |
नई डिजाइन अवधारणा,कम लागत और सरल संचालन:

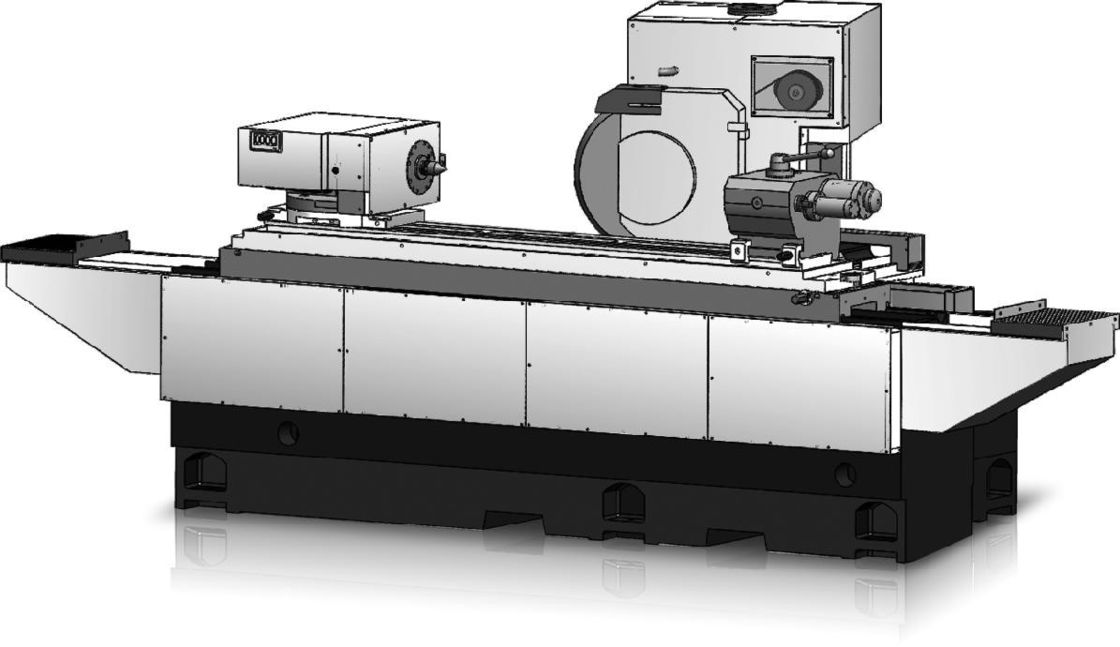

फ्रेम संरचना, उच्च ग्रेड कास्ट आयरन (FC30) का उपयोग, गुरुत्वाकर्षण का कम केंद्र डिजाइन, नवीनतम परिमित तत्व कंप्यूटर सहायक विश्लेषण, कठोरता
डिजाइन 108N / मीटर से अधिक है, सबसे कम प्राकृतिक आवृत्ति डिजाइन 150HZ से अधिक है। यह उत्कृष्ट संरचना डिजाइन मशीन पूरी तरह से बनाता है
शॉकप्रूफ और शॉक-असॉर्बिंग, इसकी उच्च कठोरता और अधिकतम डम्पिंग प्रदर्शन सुनिश्चित करता है, इस प्रकार मशीन के सेवा जीवन को बढ़ाता है।
बिस्तर के स्थान और भोजन मोडः
1तालिका का बाएं और दाएं स्थानान्तरण और पीसने वाले पहिया के सिर को खिलाना सभी हाथ से किया जाता है।
2बिस्तर के विस्थापन को तेल के दबाव से संचालित किया जाता है और पीसने वाले पहिया के सिर को मैन्युअल रूप से संचालित किया जाता है।
3बिस्तर को तेल के दबाव से चलाया जाता है, पीसने वाले पहिया के सिर को अनुदैर्ध्य रूप से भेजा जाता है और वापस भेजा जाता है, और फ़ीड को मैन्युअल रूप से संचालित किया जाता है।
4. बिस्तर विस्थापन तेल के दबाव, पीस पहिया सिर अनुदैर्ध्य तेजी से खिला और तेजी से वापसी, स्वचालित खिला ऑपरेशन द्वारा संचालित है।
5. स्वचालित मापने वाला यंत्र जोड़ें.

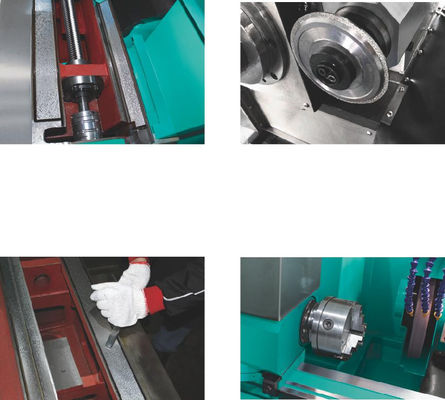

उपकरण का वर्णनः
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि
4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता के लिए विशेष workpiece पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.
6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।
7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
