उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पीस पहिया व्यास: | 200 मिमी | पीसने वाले पहिये का छेद: | 50 मिमी |
|---|---|---|---|
| ग्राइंडिंग व्हील मोटर करंट: | 4 ए | ग्राइंडिंग व्हील मोटर पावर: | 2.2 किलोवाट |
| ग्राइंडिंग व्हील मोटर की गति: | 1420rpm | ग्राइंडिंग व्हील मोटर वोल्टेज: | 380v |
| पीस पहिया गति: | 3000 आरपीएम | पीसने के पहिये की चौड़ाई: | 20 मिमी |
| पहिया व्यास का विनियमन: | 150 मिमी | व्हील होल को रेगुलेट करना: | 50 मिमी |
| व्हील मोटर पावर को विनियमित करना: | 1.5 किलोवाट | व्हील मोटर गति को विनियमित करना: | 1420rpm |
| व्हील मोटर वोल्टेज को विनियमित करना: | 380v | पहिये की गति को नियंत्रित करना: | 3000 आरपीएम |
| पहिये की चौड़ाई का विनियमन: | 20 मिमी | ||
| प्रमुखता देना: | स्थिर केंद्र रहित पीसने की मशीन,बहुउद्देश्यीय केंद्रविहीन पीसने की मशीन,380V केंद्रविहीन पीसने वाला यंत्र |
||

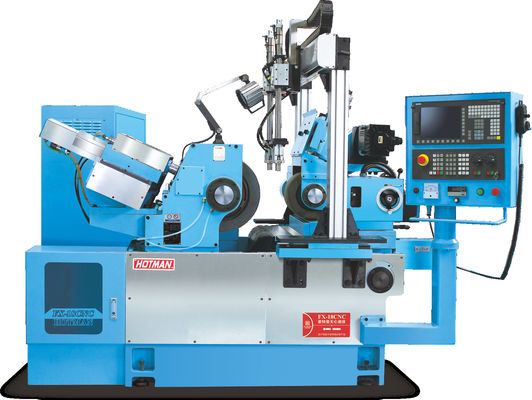

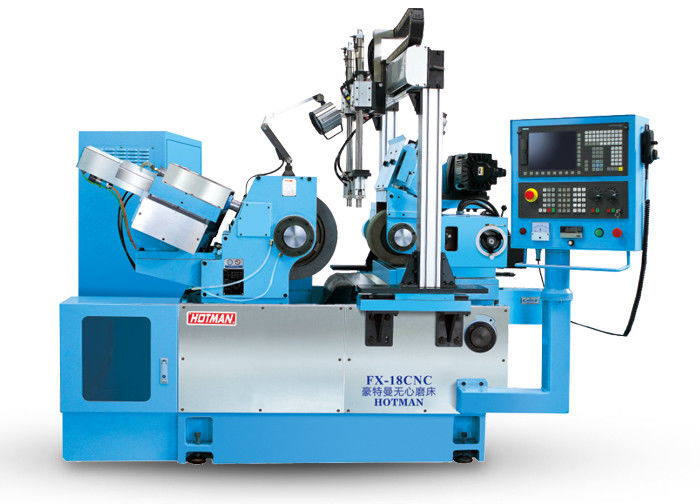

केंद्र रहित पीसने की मशीन FX-18CNC
1.चक्की को विनियमित करने वाला हिस्सा (दो अक्षीय सर्वो ड्राइव)
गोलाकार पेंच सर्वो मोटर का उपयोग ड्रेसर के प्रतिवर्ती गति और रेडियल फीड कटर को खिलाने के लिए किया जाता है। फीड गाइड उच्च परिशुद्धता के साथ एक रैखिक गाइड है।सर्वो का कार्य सुधार और मुआवजे का है, और पीसने वाले पहिया में उच्च आकार की सटीकता और तेज ड्रेसिंग गति है।
2दो अक्षीय रोलर स्वचालित ड्रेसिंग (दो अक्षीय सर्वो ड्राइव)
3.दो अक्षीय हीरा कलम स्वचालित ड्रेसिंग (दो अक्षीय सर्वो ड्राइव)
ड्रेसर और रेडियल फीड की प्रतिवर्ती गति को बॉल स्क्रू सर्वो मोटर द्वारा खिलाया जाता है, और फीड गाइड हार्ड रेल या उच्च-सटीक रैखिक गाइड हो सकता है।सर्वो का कार्य सुधार और मुआवजे का है.
उपकरण का वर्णनः
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि
4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.
6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।
7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
तकनीकी विनिर्देश:
| परियोजना | इकाई | मॉडलःFX32P-60CNC | |
|
प्रसंस्करण क्षमता
|
तालिका का अधिकतम घूर्णन व्यास | मिमी | 320 |
|
के बीच अधिकतम दूरी दो अंगूठे |
मिमी | 600 | |
| अधिकतम पीसने का व्यास | मिमी | 320 | |
| दो पिरिएटल हृदयों के बीच अधिकतम भार | किलोग्राम | 60 ((उच्च कार्य) /20 (केवल कार्यशील व्यक्ति) | |
| पीसने वाले पहिया का आकार (व्यास × चौड़ाई × एपर्चर) | मिमी | 455×38 ((32-50) ×127 | |
| पीसने वाले पहिया की गति | आरपीएम | 1650 | |
| पीसने वाले पहिया की अधिकतम रैखिक गति | m/s | 40 ((उच्च गति वाले पीसने वाले पहिया 65 तक) | |
| पीसने वाले पहियों का ड्रेसिंग | मिमी | स्वचालित प्रकार | |
|
पीसने वाले पहिया का सिर |
फ़ीड कोण | डिग्री | 90 |
| फ़ीड स्ट्रोक | मिमी | 250 | |
| एक्स अक्ष तेजी से चलती गति | m/min | 6 | |
| न्यूनतम एक्स-अक्ष फ़ीड | मिमी | 0.001 | |
|
सिर का फ्रेम |
धुरी की गति | आरपीएम | 50 से 500 |
| धुरी का रूप | समवर्ती या केन्द्रित | ||
| अंगूठे का विनिर्देश | एमटी-4 | ||
|
पुच्छल सीट |
स्वतः दूरबीन दूरी | मिमी | 40 |
| अंगूठे का विनिर्देश | एमटी-4 | ||
|
काम की मेज |
Z अक्ष तेज गति | m/min | 8 |
| न्यूनतम z-अक्ष फ़ीड | मिमी | 0.001 | |
| अधिकतम यात्रा | मिमी | 550 | |
| घूर्णन का कोण | डिग्री | + 6/-9 | |
|
मोटर |
पीस पहिया धुरी मोटर | केडब्ल्यू | 3.75/5.5 |
| एक्स-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | |
| Z-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | |
| हेडफ्रेम स्पिंडल मोटर | केडब्ल्यू | 0.75 | |
| शीतलन पंप मोटर | केडब्ल्यू | 0.75 | |
| चिकनाई तेल मोटर | केडब्ल्यू | 0.25*2 | |
| टेल स्टॉक ऑयल पंप मोटर | केडब्ल्यू | 0.75 | |
|
अन्य |
मशीन का शुद्ध भार | किलो | 3300 |
| कुल मशीन वजन | किलो | 3500 | |
| पैकेज का आकार (लंबाई * चौड़ाई * ऊंचाई) | मिमी | 2800*2000*2000 | |
