सीएनसी उपकरण पीसने की मशीन के साथ विभिन्न ब्लेड आकारों के लिए उन्नत पीसने की प्रक्रिया

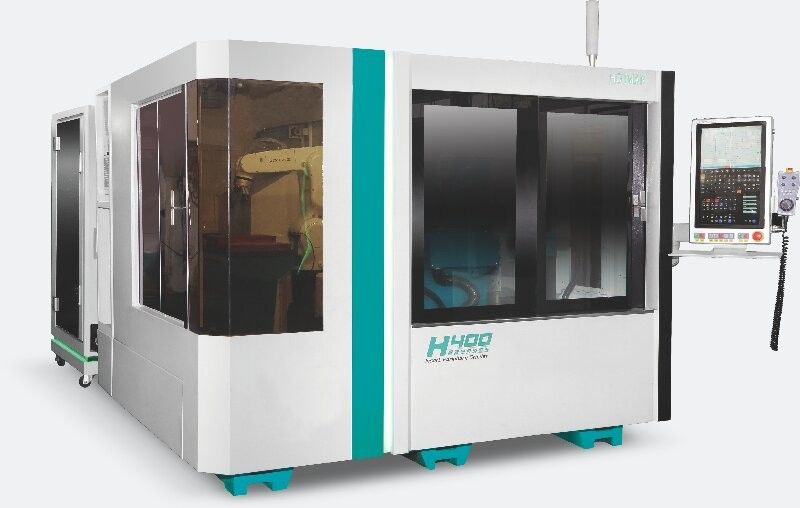

सम्मिलन पीसनेवाला H400

1. कई आकारों के लिए अनुकूलः

कठोर मिश्र धातु/सिरेमिक/सीबीएन के लिए विशेष समान सामग्री के ब्लेड पीसने के लिए।

2विभिन्न आकारों के ब्लेडों की पीसने की प्रक्रिया के अनुकूलः

(1) ।यह उपकरण चार अक्षीय पीस केंद्र से संबंधित है, जो प्रतिस्थापन योग्य ब्लेड की परिधि, नकारात्मक चम्फरिंग कोण, बैक कोण और आर कोण को पूरी तरह से संसाधित कर सकता है।

(2) ।लोडिंग और अनलोडिंग को छह अक्षीय रोबोट द्वारा महसूस किया जा सकता है, जो सभी कोणों पर रोटेशन का एहसास कर सकता है, ब्लेड टर्नओवर प्रक्रिया को कम कर सकता है,दक्षता में और सुधार और पीसने के समय को छोटा. स्वचालित क्लैंपिंग, स्वचालित पता लगाने, स्वचालित सफाई उत्पादों, स्वचालित पीस पहिया ड्रेसिंग..

(3) ।डिटेक्शन फंक्शन स्वचालित रूप से दोषपूर्ण उत्पादों को फिर से पीस सकता है, और स्वचालित रूप से अगले वर्कपीस की मरम्मत कर सकता है।

(4) ।स्वतंत्र रूप से विकसित मशीनिंग सिमुलेशन सॉफ्टवेयर, गलत संचालन या टकराव को प्रभावी ढंग से रोक सकता है।

(5) ।विभिन्न मानक और गैर-मानक काटने के औजारों को टूलींग बदलकर पीस सकते हैं।

उपकरण का वर्णनः

1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।

2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.

3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि

4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।

5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.

6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।

7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
