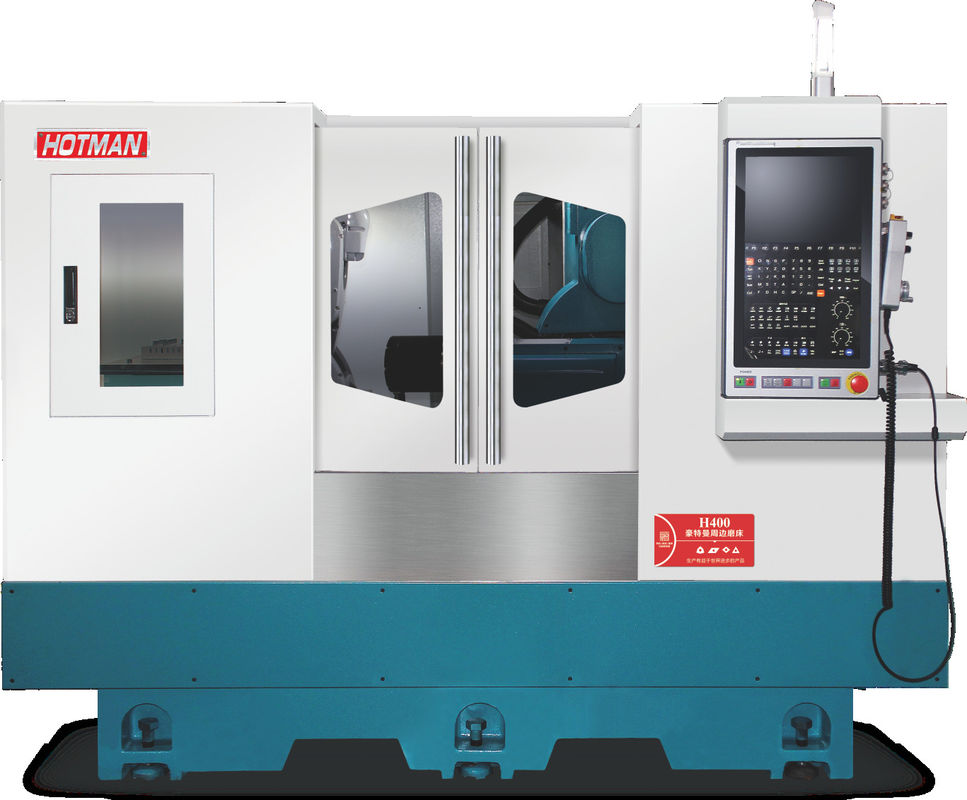

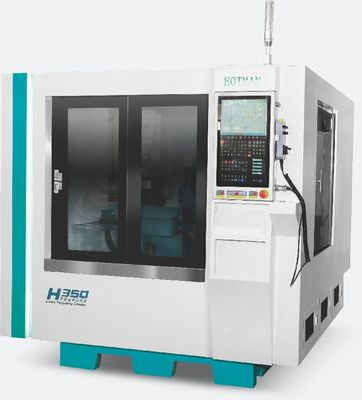

एच 400 हॉटमैन औद्योगिक सीएनसी प्रोफाइल ग्राइंडर टिकाऊ बहुउद्देश्यीय परिशुद्धता सीएनसी ग्राइंडिंग मशीन

घुड़सवार घुड़सवार परिशुद्धता तंत्र H400

उपकरण का वर्णनः

1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।

2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.

3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि

4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।

5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.

6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।

7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।

तकनीकी विनिर्देश:

कॉम्पैक्ट/उच्च कठोरता/विश्वसनीय विन्यासः

1.पीसने वाले पहिया धुरी - उच्च परिशुद्धता स्थायी चुंबक सिंक्रोनस मोटर चालित धुरी को अपनाएं।

●स्थिर संचालन उच्च गति कोई कंपन नहीं, कम गति कोई रेंगना नहीं, धुरी धड़कन≤0.002 मिमी।

● उच्च शक्ति, उच्च टोक़। नामित शक्ति 10 kw, टोक़ 52 एनएम, मजबूत पीसने का प्रदर्शन।

● आंतरिक परिसंचरण शीतलन तंत्र, अल्ट्रा लंबे समय स्थिर लाइन।

● आगे की ओर गैस सील करने वाला उपकरण, प्रभावी धूल-प्रूफ और जल-प्रूफ।

2.मशीन उपकरण:

उच्च कठोरता एकीकृत घने बेक्ड कास्ट आयरन बिस्तर संरचना परिमित तत्व विश्लेषण द्वारा डिजाइन, उत्कृष्ट गर्मी अपव्यय और कंपन के साथ

अवशोषण क्षमता, मशीन उपकरण की सटीकता को अधिकतम करना।

बिस्तर को झुकाव वाले विमान डिजाइन को अपनाया गया है, जो तेल के समय पर निकासी के लिए अनुकूल है और मशीन को साफ और साफ रखने के लिए रिसाव और तेल रिसाव की घटना से बचता है।

Z-अक्ष आधार और बिस्तर एकीकृत डिजाइन पारंपरिक स्प्लिट असेंबली की संचय त्रुटि से बचता है, मशीन की संरचना को अधिक उचित बनाता है,

3सी-अक्ष:

वर्कपीस रोटेशन टॉर्क मोटर, नामित टॉर्क 30Nm, पोजिशनिंग सटीकता 7 आर्कसेकंड, अधिकतम गति 120rpm, 360° रोटेशन।

4एक्स-अक्ष और जेड-अक्षः

उन्नत रैखिक मोटर प्रत्यक्ष ड्राइव प्रौद्योगिकी पूर्ण बंद-लूप प्रतिक्रिया के साथ यांत्रिक ट्रांसमिशन के कारण त्रुटि और पहनने को कम करती है

प्रत्येक शाफ्ट की प्रतिक्रिया गति और उच्च-गति संचालन सुनिश्चित करने के लिए, उच्च परिशुद्धता और उच्च दक्षता प्राप्त करने के लिए, ग्रिटिंग शासक द्वारा लाया जाता है।

एक आंतरिक रैखिक मोटर द्वारा संचालित, कास्टिंग स्लाइड प्लेट पीस पहिया की स्थिति को नियंत्रित करने के लिए रोलर गाइड रेल के माध्यम से आगे, पीछे, बाएं और दाएं आगे बढ़ता है,और फिर काम का टुकड़ा पीसने.

5. बी अक्ष:

काम करने वाले सिर के टर्नटेबल का टारेंट मोटर, 500 एनएम का नामित टारेंट, 7 आर्कसेकंड की स्थिति सटीकता, 2 आर्कसेकंड की पुनरावृत्ति सटीकता, 60 ~ 120 आरपीएम की घूर्णन गति, सुरक्षा वर्ग आईपी 67,360° घूर्णन का एहसास.
