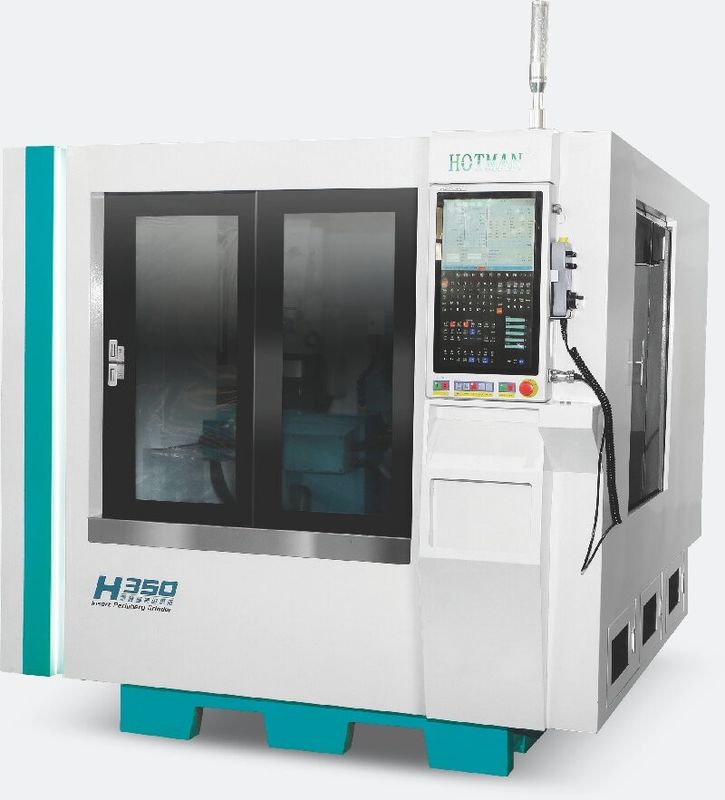

H350 हॉटमैन 1.5KW-3KW सीएनसी उपकरण पीसने की मशीन मल्टी फंक्शन 3000 मिमी / मिनट

सम्मिलन पीसनेवाला H350

उपकरण का वर्णनः

1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।


2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.

3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि

4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।

5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.


6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।

7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।

तकनीकी विनिर्देश:


1. कई आकारों के लिए अनुकूलः
हार्ड एलॉय/केरामिक/सीबीएन के लिए विशेष समान सामग्री के ब्लेडों का पीसने

 एक्स अक्ष स्ट्रोकः 100 मिमी

 Z-अक्ष स्ट्रोकः 120 मिमी

2.ऑनलाइन ड्रेसिंग डिवाइसः पीसने के दौरान पीसने वाले पहिया को पहना जा सकता है, इलेक्ट्रिक स्पिंडल स्वचालित रूप से रेत की मरम्मत के लिए पीसने वाले पहिया को चलाता है,और पेंच सर्वो आगे और पीछे खिला ड्राइव.

3.ऑफ-लाइन ड्रेसिंग डिवाइस: यह अंत चेहरे रेत मरम्मत, मोटर चालित धुरी ड्राइव फ़ीड का एहसास कर सकता है, और अधिकतम गति 8000rpm है।

4पीसने वाला पहियाः विभिन्न वर्कपीस आवश्यकताओं के अनुसार सामग्री दानेदारता को बदला जाना चाहिए। पीसने वाले पहिया का धुरी विद्युत धुरी है, अधिकतम गति 2000-4000rpm है,शक्ति 10KW है और टोक़ 52Nm है.


5.डीडी मोटर धुरी को घुमाता है और वर्कपीस के 360 डिग्री रोटेशन को नियंत्रित करता है। यह वर्कपीस को सभी दिशाओं में पीस सकता है, और रोटेशन कोण सटीक रूप से नियंत्रित किया जा सकता है।

6.सिलेंडर प्रकार" Keenes संपर्क सेंसर बिना ड्राइविंग डिवाइस के ऑनलाइन डिटेक्शन प्रदान करता है; अल्ट्रा-उच्च परिशुद्धता के समान स्तर को प्राप्त करने के लिए, परिशुद्धता 3μm, संकल्प 0.5μm।यह स्थिर रूप से उच्च परिशुद्धता माप कर सकते हैं, और विभिन्न आकृतियों के उत्पादों के कच्चे पीसने से पहले भत्ता का पता लगाने; पीसने के बाद आकार, और आधार मुआवजा;विभिन्न ब्लेड के मोटाई अंतर और ऊंचाई अंतर की गणना समारोह प्रदान की जाती है.
