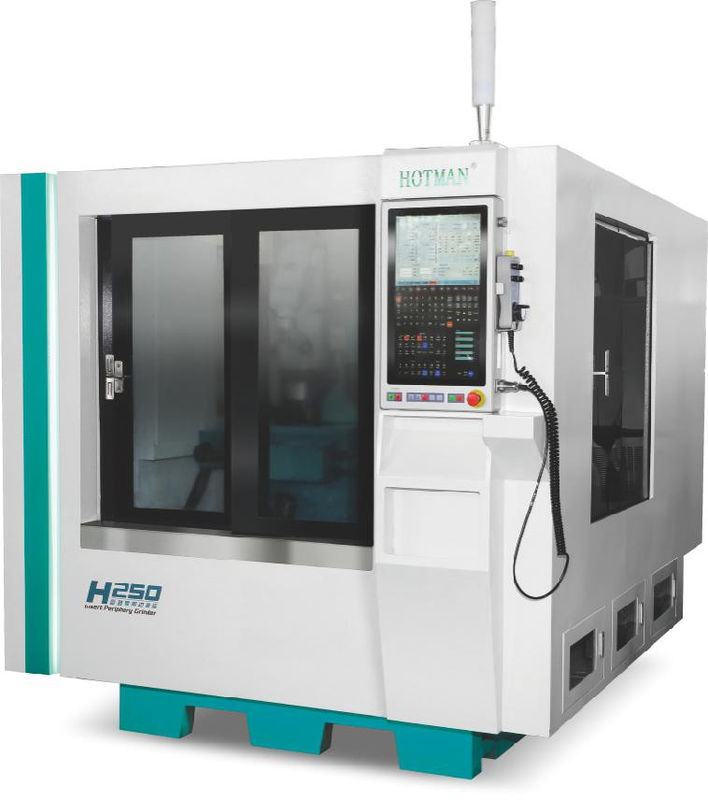

व्यावहारिक मल्टी फंक्शन स्थिर उच्च परिशुद्धता सीएनसी उपकरण पीसने की मशीन एच 250

व्यावहारिक मल्टी फंक्शन स्थिर उच्च परिशुद्धता सीएनसी उपकरण पीसने की मशीन एच 250

1. कई आकारों के लिए अनुकूलः
हार्ड एलॉय/सिरेमिक/सीबीएन के लिए विशेष समान सामग्री के ब्लेडों का पीसने

एक्स अक्ष स्ट्रोकः 100 मिमी

Z-अक्ष स्ट्रोकः 120 मिमी

2.H250 वर्कबेंच:
स्क्रू द्वारा मैन्युअल रूप से समायोजित करें,स्विंग रेंजः -40°~+12°

3यह प्रणाली छह-अक्षीय रोबोट के काम को नियंत्रित करती है, यह पता लगाती है और पहचानती है कि क्या काम का टुकड़ा कीन्स सेंसर के माध्यम से काट दिया गया है,और बर्न अशुद्धियों को उड़ाने के लिए ब्लो बॉक्स में संसाधित ब्लेड डालता है

4छह अक्षीय रोबोटः स्वचालित लोडिंग और अनलोडिंग, 90° फ्लिप क्लैंपिंग डिवाइस पारंपरिक समानांतर लोडिंग और अनलोडिंग की सीमाओं से बचता है।

5एम्पलीफायर अंतर्निहित सीएमओएस लेजर सेंसरः स्मृति दूरी और संदर्भ पृष्ठभूमि के बीच प्राप्त प्रकाश, का उपयोग पारदर्शी और पतले वर्कपीस का पता लगाने के लिए किया जा सकता है।


6.HOTMAN Hotman और LYNUC Rhennak द्वारा उपयोगकर्ता के अनुकूल ग्राफिकल प्रोग्रामिंग सॉफ्टवेयर की नवीनतम पीढ़ी का विकास, एक सरल और त्वरित सेटिंग और सहज उपयोगकर्ता इंटरफ़ेस है,ऑपरेटर इनपुट जटिल जी कोड और सबरूटीन की आवश्यकता नहीं है, ऑपरेशन सीखना आसान है, ताकि प्रोग्रामिंग और सेटिंग अधिक तेजी से हो। उपयोगकर्ता अनुभव और ऑपरेशन महसूस उत्कृष्ट है।

• पूरी तरह से ग्राफिकल प्रोग्रामिंग
• सीखने में आसान और उपयोग में आसान
• त्वरित सेटिंग ऑपरेशन समय बचाता है
• मॉड्यूलर पीसने और परिष्करण चक्र
• विभिन्न कार्य, आईएसओ प्रोग्रामिंग के लिए उपयुक्त
• सीएडी/सीएएम सॉफ्टवेयर विस्तार

उपकरण का वर्णनः

1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।


2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.

3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि

4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।

5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता के लिए विशेष workpiece पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.


6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।

7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।

तकनीकी विनिर्देश:
