उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पीसने वाले पहिया का बोर: | 50 मिमी | पीस पहिया व्यास: | 200 मिमी |
|---|---|---|---|
| ग्राइंडिंग व्हील मोटर पावर: | 2.2 किलोवाट | पीस पहिया गति: | 3000 आरपीएम |
| ग्राइंडिंग व्हील स्पिंडल मोटर पावर: | 3KW | ग्राइंडिंग व्हील स्पिंडल मोटर घूर्णन कोण: | 360 डिग्री |
| ग्राइंडिंग व्हील स्पिंडल मोटर घूर्णन दिशा: | सीडब्ल्यू / सीसीडब्ल्यू | ग्राइंडिंग व्हील स्पिंडल मोटर घूमने की गति: | 3000 आरपीएम |
| ग्राइंडिंग व्हील स्पिंडल मोटर घूर्णन गति सटीकता: | ±0.1आरपीएम | ग्राइंडिंग व्हील स्पिंडल मोटर रोटेटिंग स्पीड रेंज: | 0-3000 आरपीएम |
| ग्राइंडिंग व्हील स्पिंडल मोटर घूर्णन गति प्रतिक्रिया समय: | ≤2S | ग्राइंडिंग व्हील स्पिंडल मोटर घूर्णन गति स्थिरता: | ±0.1आरपीएम |
| ग्राइंडिंग व्हील स्पिंडल मोटर टॉर्क: | 20N.m | ग्राइंडिंग व्हील स्पिंडल स्पीड: | 3000 आरपीएम |
| पीसने के पहिये की चौड़ाई: | 20 मिमी | ||
| प्रमुखता देना: | 3000rpm सीएनसी प्रोफाइल पीसने की मशीन,सीएनसी प्रोफाइल पीसने की मशीन पहनने के लिए प्रतिरोधी,स्थिर सीएनसी उपकरण और कटर ग्राइंडर |
||

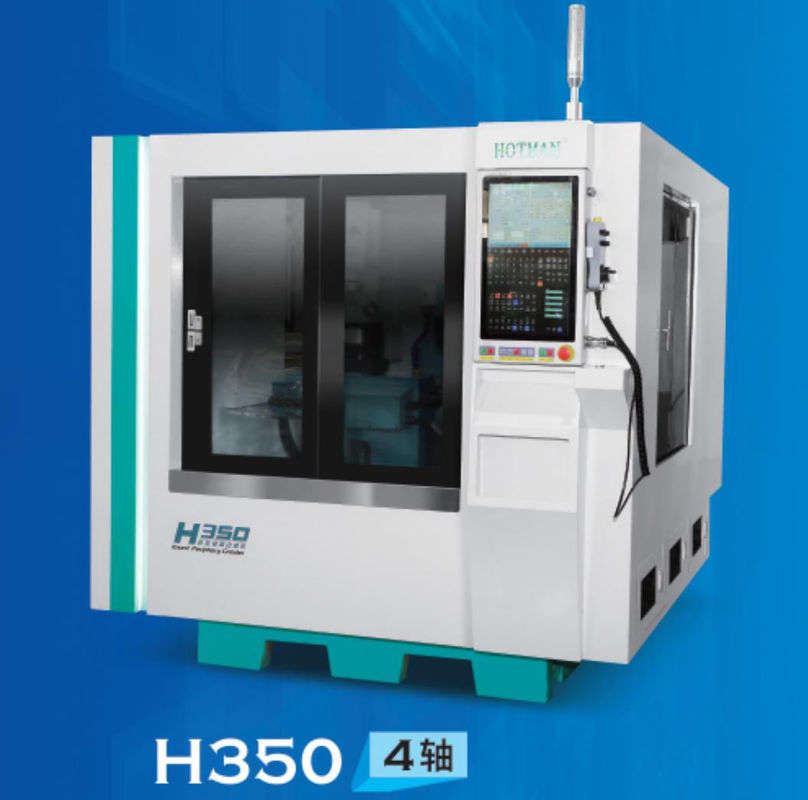

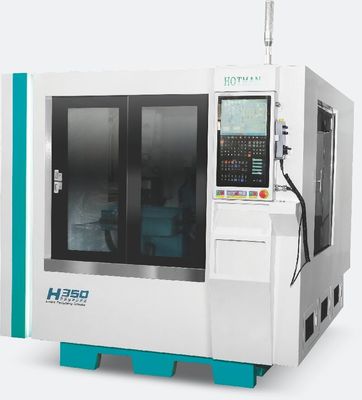

सम्मिलन पीसनेवाला H350
उपकरण का वर्णनः
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि
4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.
6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।
7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
1. विशेष रूप से कठोर मिश्र धातु/सिरेमिक/सीबीएन पीसने के औजारों के लिएः
2.तकनीकी विनिर्देश:
| परियोजना | इकाई | मॉडलH:350 |
| सी- अक्ष | ||
| स्ट्रोक | डिग्री | ∞ |
| अधिकतम वेग | आरपीएम | 120 |
| स्थिति की सटीकता | आर्कसेक | 7 |
| दोहराने वाली स्थिति की सटीकता | आर्कसेक | 2 |
| एक्स-अक्ष | ||
| स्ट्रोक | मिमी | 100 |
| तेज़ फ़ीड दर | mm/min | 10000 मिमी/मिनट |
| फ़ीड दर में कटौती | mm/min | 0~3600 मिमी |
| स्थिति की सटीकता | मिमी | 0.005 |
| दोहराने वाली स्थिति की सटीकता | मिमी | 0.002 |
| Z-अक्ष | ||
| स्ट्रोक | मिमी | 120 |
| तेज़ फ़ीड दर | mm/min | 10000 मिमी |
| फ़ीड दर में कटौती | mm/min | 0~3000 |
| स्थिति की सटीकता | मिमी | 0.01 |
| दोहराने वाली स्थिति की सटीकता | मिमी | 0.005 |
| बी-अक्ष | ||
| स्ट्रोक | डिग्री | -80°~+27° |
| अधिकतम वेग | °/s | 120 |
| स्थिति की सटीकता | आर्कसेक | 7 |
| दोहराने वाली स्थिति की सटीकता | आर्कसेक | 2 |
| रेत के पहिया के शाफ्ट पैरामीटर | ||
| पीसने वाले पहिया का व्यास | मिमी | 400 |
| घूर्णन गति | आरपीएम | १८५० से २५०० |
| शक्ति | क्विंटल | 10 |
| ऑन-लाइन ड्रेसिंग कक्ष | ||
| पीसने वाले पहिया का व्यास | मिमी | 150 |
| अधिकतम गति | आरपीएम | 8000 |
| स्ट्रोक | मिमी | 0~25 |
| ट्रिम फ़ीड दर | mm/min | 0.02 |
| रेत शफ्ट की शक्ति | क्विंटल | 1.0 |
|
प्रसंस्करण मापदंडों (उत्पाद विनिर्देशोंः विभिन्न विनिर्देशों उपकरण की जगह की जरूरत है) |
||
| अधिकतम मोटाई | मिमी | 16 |
| अधिकतम स्पिन व्यास | मिमी | φ50 |
| सी-अक्ष उपकरण clamping (उत्पाद के आधार पर बढ़ाया जा सकता है | ||
| स्थापित क्षमता | ||
| कुल शक्ति | केडब्ल्यू | 23.5 |
| आकार (लंबाई * चौड़ाई * ऊंचाई) | मिमी | 2000*2400*1950 |
|
तेल शीतलन फिल्टर उपकरण का आकार (वैकल्पिक) |
मिमी | 1800*1200*1500 |
| मशीन का शुद्ध भार | किलो | 6500 |
