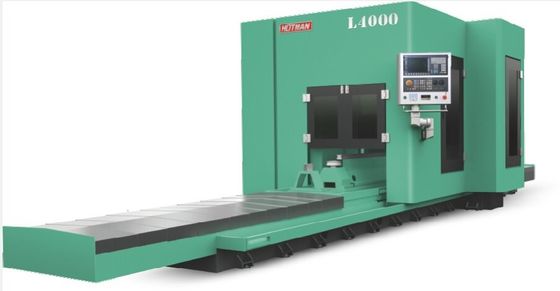

उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एक्सिस: | 3 | नियंत्रक: | FANUC 0i-एमडी |
|---|---|---|---|
| DIMENSIONS: | 5.2mx 4.5mx 3.2m | फीड दर: | एक्स/वाई/जेड: 24मी/मिनट |
| मॉडल: | गैन्ट्री | पोजिशनिंग सटीकता: | ± 0.01 मिमी |
| विद्युत आपूर्ति: | AC220V/380V | repeatability: | ± 0.005 मिमी |
| सॉफ़्टवेयर: | फैनुक सीएनसी | धुरी का मोटर: | एसी सर्वो मोटर |
| स्पिंडल स्पीड: | 24000 आरपीएम | तालिका का आकार: | 2.5m X 2.5m |
| यात्रा: | X: 2.5m; एक्स: 2.5 मी; Y: 2.5m; वाई: 2.5 मी; Z: 1m जेड: 1मी | प्रकार: | सीएनसी मशीन |
| वजन: | 15000 किग्रा | ||
| प्रमुखता देना: | 220V तीन अक्ष सीएनसी मशीन,तीन अक्ष सीएनसी मशीन लंबवत,औद्योगिक गैन्ट्री प्रकार ऊर्ध्वाधर मशीनिंग केंद्र |
||

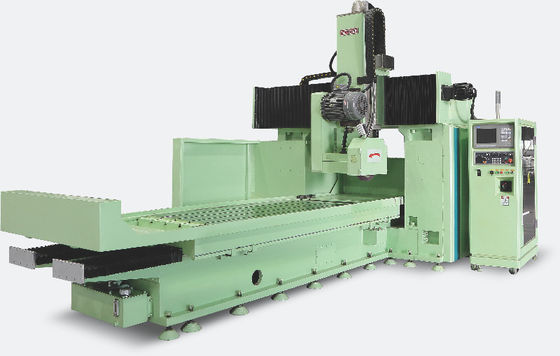

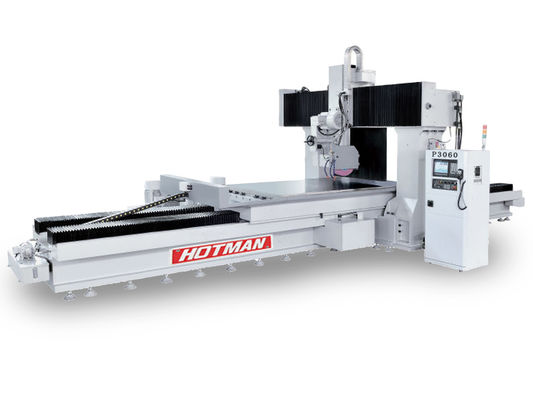

गैन्ट्री सतह पीसनेवाला P2060
1उच्च कठोरता/पुनः पीसने की क्षमताः
सतह/कंटूर/सतह बनाने वाली पीसने
2.मशीन उपकरण की विशेषताएं:
उच्च कठोरता संरचना
धड़ को एक एकीकृत डबल वी ट्रैक संरचना के रूप में डिज़ाइन किया गया है। सभी कास्टिंग उच्च ग्रेड कास्ट आयरन से बने होते हैं, जिसे आंतरिक तनाव को खत्म करने के लिए एनील किया जाता है और उम्र होती है।बॉक्स शरीर संरचनात्मक कठोरता बढ़ाने के लिए प्रबलित पसलियों से लैस है.
स्नेहन प्रणाली
उच्च परिशुद्धता स्नेहन प्रणाली मशीन को अधिक स्थिर बनाती है और पुनः पीसने का सामना कर सकती है। परिशुद्धता फ़ीड प्रणाली पीसने की दक्षता में काफी सुधार करती है।
कार्य तालिका
तालिका आगे और पीछे (एक्स अक्ष) स्लाइड रेल, दोहरी वी संरचना डिजाइन का उपयोग, निरंतर मजबूर स्नेहन, पहनने से बचने, उच्च गति सटीकता, उच्च सेवा जीवन।
बॉल स्क्रू
यह मशीन सी3 परिशुद्धता गेंद पेंच को अपनाती है, जो सीधे सर्वमोटर द्वारा संचालित होती है।
3. सटीक धुरीः
पीसने वाले पहिया का मुख्य शाफ्ट निकेल-क्रोमियम मिश्र धातु स्टील से बना है, और आंतरिक तनाव गर्मी उपचार, सटीक पीसने और गतिशील संतुलन सुधार के माध्यम से समाप्त हो जाता है।
पीस पहिया मंडरिल गतिशील दबाव मिश्रित स्नेहन डिजाइन को अपनाता है, जो एक उच्च तेल फिल्म समर्थन दबाव बनाने के लिए आसान है। जब यह काम के दबाव से कम है,स्वचालित दबाव का पता लगाने स्विच चाकू और तांबे असर शाफ्ट के बीच पारस्परिक पहनने से बचने के लिए घर्षण पहिया शाफ्ट की शुरुआत को रोक देगाइसके अतिरिक्त, उच्च तापमान के कारण तेल चिपचिपाहट में कमी से बचने के लिए स्नेहन तेल तापमान नियंत्रण शीतलन उपकरण संलग्न है, जिससे दबाव बनाए रखने पर प्रभाव पड़ता है।
उपकरण का वर्णनः
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि
4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.
6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।
7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
तकनीकी विनिर्देश:
| परियोजना | इकाई | मॉडलःFX32P-60CNC | |
|
प्रसंस्करण क्षमता
|
तालिका का अधिकतम घूर्णन व्यास | मिमी | 320 |
|
के बीच अधिकतम दूरी दो अंगूठे |
मिमी | 600 | |
| अधिकतम पीसने का व्यास | मिमी | 320 | |
| दो पिरिएटल हृदयों के बीच अधिकतम भार | किलोग्राम | 60 ((उच्च कार्य) /20 (केवल कार्यशील व्यक्ति) | |
| पीसने वाले पहिया का आकार (व्यास × चौड़ाई × एपर्चर) | मिमी | 455×38 ((32-50) ×127 | |
| पीसने वाले पहिया की गति | आरपीएम | 1650 | |
| पीसने वाले पहिया की अधिकतम रैखिक गति | m/s | 40 ((उच्च गति वाले पीसने वाले पहिया 65 तक) | |
| पीसने वाले पहियों का ड्रेसिंग | मिमी | स्वचालित प्रकार | |
|
पीसने वाले पहिया का सिर |
फ़ीड कोण | डिग्री | 90 |
| फ़ीड स्ट्रोक | मिमी | 250 | |
| एक्स अक्ष तेजी से चलती गति | m/min | 6 | |
| न्यूनतम एक्स-अक्ष फ़ीड | मिमी | 0.001 | |
|
सिर का फ्रेम |
धुरी की गति | आरपीएम | 50 से 500 |
| धुरी का रूप | समवर्ती या केन्द्रित | ||
| अंगूठे का विनिर्देश | एमटी-4 | ||
|
पुच्छल सीट |
स्वतः दूरबीन दूरी | मिमी | 40 |
| अंगूठे का विनिर्देश | एमटी-4 | ||
|
काम की मेज |
Z अक्ष तेज गति | m/min | 8 |
| न्यूनतम z-अक्ष फ़ीड | मिमी | 0.001 | |
| अधिकतम यात्रा | मिमी | 550 | |
| घूर्णन का कोण | डिग्री | + 6/-9 | |
|
मोटर |
पीस पहिया धुरी मोटर | केडब्ल्यू | 3.75/5.5 |
| एक्स-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | |
| Z-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | |
| हेडफ्रेम स्पिंडल मोटर | केडब्ल्यू | 0.75 | |
| शीतलन पंप मोटर | केडब्ल्यू | 0.75 | |
| चिकनाई तेल मोटर | केडब्ल्यू | 0.25*2 | |
| टेल स्टॉक ऑयल पंप मोटर | केडब्ल्यू | 0.75 | |
|
अन्य |
मशीन का शुद्ध भार | किलो | 3300 |
| कुल मशीन वजन | किलो | 3500 | |
| पैकेज का आकार (लंबाई * चौड़ाई * ऊंचाई) | मिमी | 2800*2000*2000 | |
