उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एक्सिस: | 3- अक्ष | अधिकतम उपकरण व्यास: | 125 मिमी |
|---|---|---|---|
| अधिकतम उपकरण लंबाई: | 300 मिमी | अधिकतम उपकरण वजन: | 10 किलो |
| मॉडल: | गैन्ट्री | पोजिशनिंग सटीकता: | ± 0.01 मिमी |
| repeatability: | ± 0.005 मिमी | धुरी का मोटर: | 15Kw |
| स्पिंडल स्पीड: | 6000RPM | तालिका का आकार: | 4000 मिमी x 2000 मिमी |
| उपकरण पत्रिका: | 16-थाना | प्रकार: | सीएनसी मशीन |
| एक्स-अक्ष यात्रा: | 3000 मिमी | वाई-अक्ष यात्रा: | 2000 मिमी |
| Z-अक्ष यात्रा: | 1000 एमएम | ||
| प्रमुखता देना: | स्थिर गैन्ट्री सीएनसी मशीन,गैन्ट्री सीएनसी मशीन बहुक्रियाशील,पहनने प्रतिरोधी सीएनसी मशीन गैन्ट्री |
||

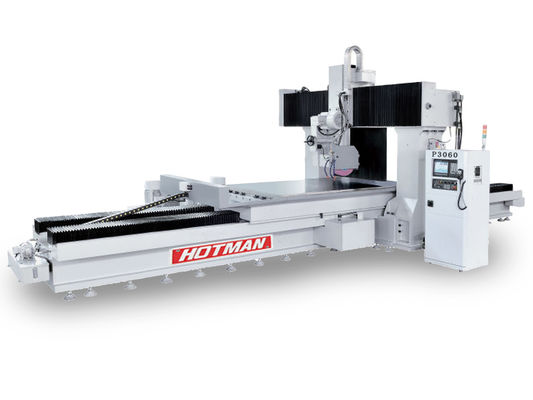

गैन्ट्री सतह पीसनेवाला P3060
उपकरण का वर्णनः
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
3. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह गुणवत्ता।
4.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
तकनीकी विनिर्देश:
| नहीं। | पद | UNIT | मॉडल: पी3060 |
| 1 | कार्यक्षेत्र | मिमी | 1000×2000 |
| 2 | अधिकतम पीसने का क्षेत्रफल | मिमी | 1400×2300 |
| 3 | कार्यक्षेत्र का अधिकतम भार | किलो | 5000 |
| 4 | तालिका से धुरी के केंद्र तक की दूरी | मिमी | 250-1250 |
| 5 | कार्यक्षेत्र की गति | m/min | 1-25 |
| 6 | स्वचालित अंतरालगत फ़ीड | मिमी/फीड | 0.1-35 |
| 7 | सामने और पीछे के हैंडव्हील प्रत्येक पैमाने | मिमी | 0.001 |
| 8 | सामने और पीछे के हैंडव्हील का प्रत्येक मोड़ | मिमी | 0.1/1/10 |
| 9 | तेज़ गति | मिमी/मिनट | 3000 |
| 10 | ऊपर और नीचे स्वचालित फ़ीड | मिमी/फीड | 0.001-0.099 |
| 11 | ऊपरी और निचले हैंडव्हील के प्रत्येक पैमाने | मिमी | 0.001 |
| 12 | प्रत्येक तराजू के ऊपर और नीचे हाथ का पहिया | मिमी | 0.20 |
| 13 | तेजी से ऊपर और नीचे की ओर चलना | मिमी/मिनट | 240 |
| 14 | स्पिंडल मोटर | क्वि | 18.5 |
| 15 | पीसने वाले पहिया की गति 50 हर्ट्ज | आरपीएम | 1500 |
| 16 | पीसने वाले पहिया की गति | मिमी | Φ500×50-100×Φ203 |
| 17 | आगे और पीछे की मोटर | केडब्ल्यू | 1.8 |
| 18 | ऊपरी और निचले मोटर | केडब्ल्यू | 1.5 |
| 19 | चिकनाई तेल टैंक मोटर | केडब्ल्यू | आधा |
| 20 | स्नेहन पंप | केडब्ल्यू | चौथाई |
| 21 | शीतलन जल पंप | केडब्ल्यू | चौथाई |
| 22 | शुद्ध भार (अनुमानित) | किलो | 21500 |
| 23 | सकल वजन (करीब) | किलो | 22500 |
| 24 | पैकेज का आकार (L × W × H) | मिमी | 5500×3000×3100 |
