उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एक्सिस: | 3- अक्ष | नियंत्रक: | सीएनसी |
|---|---|---|---|
| शीतलन प्रणाली: | अनुकूलन | फीड दर: | अनुकूलन |
| अधिकतम भार: | अनुकूलन | नाम: | गैन्ट्री सीएनसी मशीन |
| प्रमुखता देना: | टिकाऊ गैन्ट्री सीएनसी मशीन,गैन्ट्री सीएनसी मशीन तीन अक्ष,संक्षारण प्रतिरोधी गैन्ट्री प्रकार सीएनसी |
||

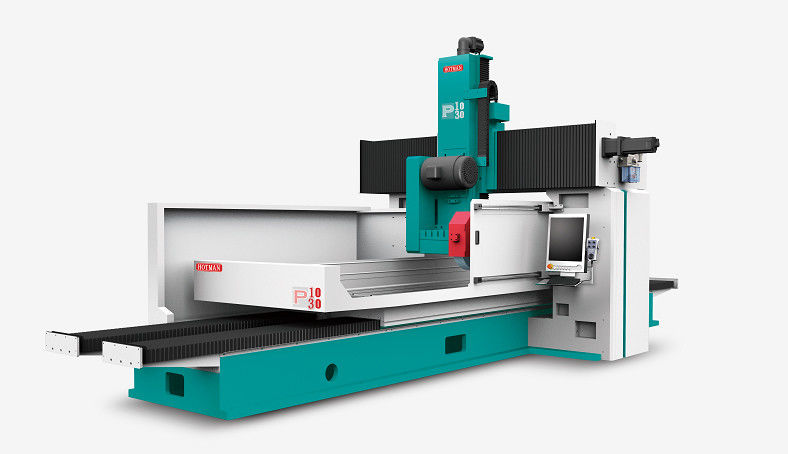

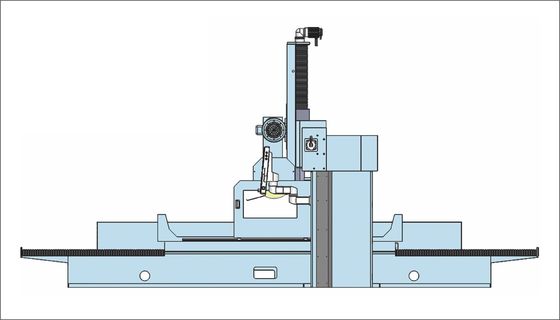

गैन्ट्री सतह पीसनेवाला P1030
| नहीं. | पद | इकाई | मॉडल: P1030 |
| 1 | कार्यक्षेत्र | मिमी | 1000×3000 |
| 2 | अधिकतम पीसने का क्षेत्रफल | मिमी | 1400×3300 |
| 3 | कार्यक्षेत्र का अधिकतम भार | किलो | 5000 |
| 4 | तालिका से धुरी के केंद्र तक की दूरी | मिमी | 250-1250 |
| 5 | कार्यक्षेत्र की गति | m/min | 1-25 |
| 6 | पहले और बाद में स्वचालित अंतराल भोजन | मिमी/फीड | 0.1-35 |
| 7 | आगे और पीछे के हैंडव्हील प्रति स्केल | मिमी | 0.001 |
| 8 | सामने और पीछे के हैंडव्हील के प्रत्येक मोड़ | मिमी | 0.1/1/10 |
| 9 | तेजी से आगे और पीछे की ओर चलने की मात्रा | मिमी/मिनट | 3000 |
| 10 | ऑटोमैटिक फीड अप और डाउन | मिमी/फीड | 0.001-0.099 |
| 11 | ऊपर और नीचे हाथपहिया पैमाने के अनुसार | मिमी | 0.001 |
| 12 | हर मोड़ पर हाथ का पहिया ऊपर और नीचे | मिमी | 0.20 |
| 13 | ऊपर और नीचे तेजी से आंदोलन राशि | मिमी/मिनट | 240 |
| 14 | स्पिंडल मोटर | क्वि | 18.5 |
| 15 | पीसने वाले पहिया की गति 50 हर्ट्ज | आरपीएम | 1500 |
| 16 | पीसने वाले पहिया का आकार (व्यास × चौड़ाई × एपर्चर) | मिमी | Φ500×50-100×Φ203 |
| 17 | आगे और पीछे के मोटर | केडब्ल्यू | 1.8 |
| 18 | ऊपरी और निचले मोटर | केडब्ल्यू | 1.5 |
| 19 | चिकनाई तेल टैंक मोटर | केडब्ल्यू | आधा |
| 20 | स्नेहन पंप | केडब्ल्यू | चौथाई |
| 21 | शीतलन जल पंप | केडब्ल्यू | चौथाई |
| 22 | शुद्ध भार (लगभग) | किलो | 21500 |
| 23 | सकल वजन (करीब) | किलो | 22500 |
| 24 | पैकेज का आकार (L × W × H) | मिमी | 6500×3000×3100 |
उपकरण का वर्णनः
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि
4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.
6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।
7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
