उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| शीतलक पंप मोटर: | 1/8एचपी | क्रॉस फीड ग्रेजुएशन: | 0.02 मिमी |
|---|---|---|---|
| क्रॉस फीड मोटर: | 1/2एचपी | पीसने वाली चक्की: | सीबीएन या हीरा |
| पीस पहिया आकार: | 200 मिमी | पीस पहिया गति: | 2800 आरपीएम |
| Max. अधिकतम. Distance from Table Surface to Spindle Center टेबल की सतह से स्: | 500 मिमी | शुद्ध भार: | 1200 किलोग्राम |
| समग्र आयाम: | 1400मिमी x 1500मिमी x 1700मिमी | विद्युत आपूर्ति: | 3-चरण, 380V, 50Hz |
| तालिका का आकार: | 400 मिमी एक्स 500 मिमी | टेबल स्पीड: | 2-20 मी / मिनट |
| टेबल यात्रा: | 400 मिमी एक्स 500 मिमी | वर्टिकल फीड ग्रेजुएशन: | 0.005 मिमी |
| लंबवत फ़ीड मोटर: | 1/4 एचपी | ||
| प्रमुखता देना: | औद्योगिक सतह पीसने की मशीन,सतह पीसने की मशीन स्वचालित,3 चरण स्वचालित सतह पीसने की मशीन |
||

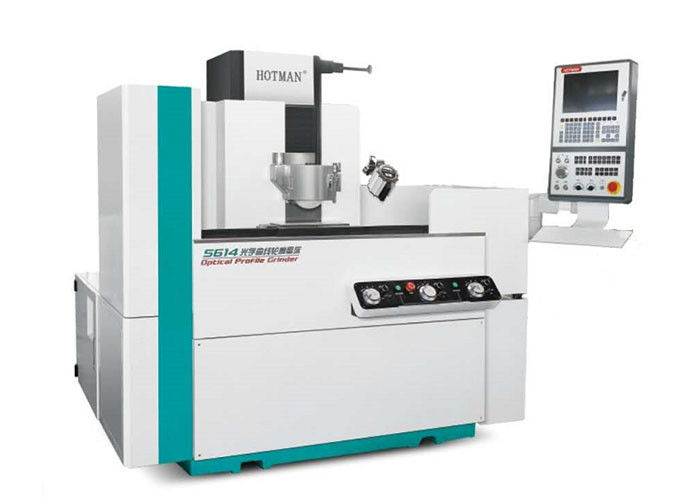

सतह पीसने की मशीन
उपकरण का वर्णनः
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि
4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.
6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।
7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
मशीन की सटीकता के लिए मानकः
1पीसने की मशीन की सटीकता के परीक्षण की सूचीः
कंपनी के प्रत्येक सतह पीसने वाले ने "पीसने वाले की सटीकता परियोजना निरीक्षण तालिका" में निर्दिष्ट परिशुद्धता को प्राप्त किया है,और पीसने की मशीन की "सटीक परियोजना निरीक्षण तालिका" एक ही समय में ग्राहक को सौंपी जाएगी.
2मानक सटीकताः
हॉटमैन की पीसने की मशीन द्वारा पीसने (पीसने) के बाद, निम्नलिखित आवश्यकताओं को पूरा किया जाना चाहिएः (विभिन्न सामग्रियों के लिए विभिन्न पीसने वाले पहियों का उपयोग किया जाना चाहिए)
कच्चे पीसने (आमतौर पर पीसने की मात्रा 0.01 ~ 0.02 मिमी)
ठीक पीसने (आमतौर पर 0.001 ~ 0.005 मिमी)
| नहीं. | मशीन का प्रकार | काम के टुकड़े का आकार (एमएम) | समतलता | समानांतरता | समाप्त करना |
| 1. | S614 | 300*150*50 मिमी | 0.005 | 0.005 | Ra0।4 |
विशेष सामान:
| उत्पाद का नाम | मात्रा |
| ए,एटीसी पीस पहिया स्वचालित प्रतिस्थापन पुस्तकालय | 1 समूह |
| बी,ऑप्टिकल इमेज डिटेक्शन | 1 सेट |
| C,पूरा कवर शीट धातु निर्माण | 1 सेट |
|
डी,इलेक्ट्रोमैग्नेटिक पेपर बैग दो-चरण पीस तरल पदार्थ निस्पंदन प्रणाली |
1 सेट |
| ई, चुंबकीय फ़िल्टर | 1 सेट |
