स्वचालित ऊर्ध्वाधर पीसने की मशीन व्यावहारिक संक्षारण प्रतिरोधी Z860

ऊर्ध्वाधर पीसने की मशीन Z860 मशीन का विवरण


मशीन का वर्णनः

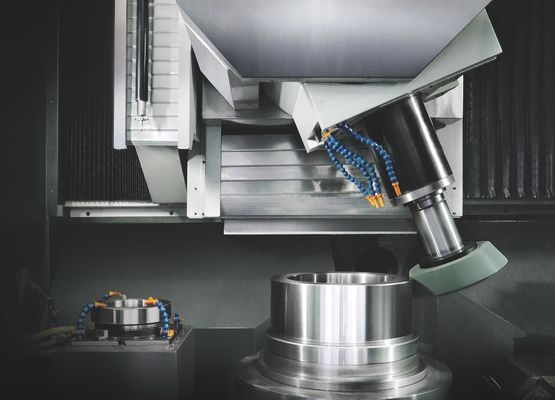

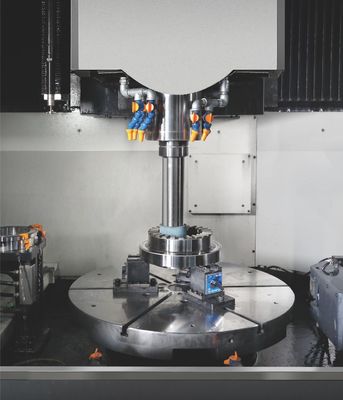

1. मशीन एक बंद कठोर फ्रेम संरचना बनाने के लिए डबल कॉलम, बीम और बिस्तर से मिलकर एक गैन्ट्री संरचना है। बीम पर एक अनुप्रस्थ ड्रैग प्लेट व्यवस्थित है,और एक ऊर्ध्वाधर पीसने के सिर क्रमशः अनुप्रस्थ खींच प्लेट पर स्थापित किया जाता है.

2तालिका के एक छोर पर हीरा रोलर ट्रिमर लगाया जाता है और इसका उपयोग क्रमशः साइड और बॉटम सतहों को ट्रिम करने के लिए किया जाता है।

3मशीन उपकरण जर्मन सीमेंस या जापान FANUC प्रणाली द्वारा नियंत्रित किया जाता है जो स्वचालित रूप से पीसने के सिर के ऊर्ध्वाधर और अनुप्रस्थ फ़ीड को नियंत्रित करता है,काम के बेंच के हाइड्रोलिक ड्राइव, और हाथ से पकड़े जाने वाले इलेक्ट्रिक हैंड व्हील।

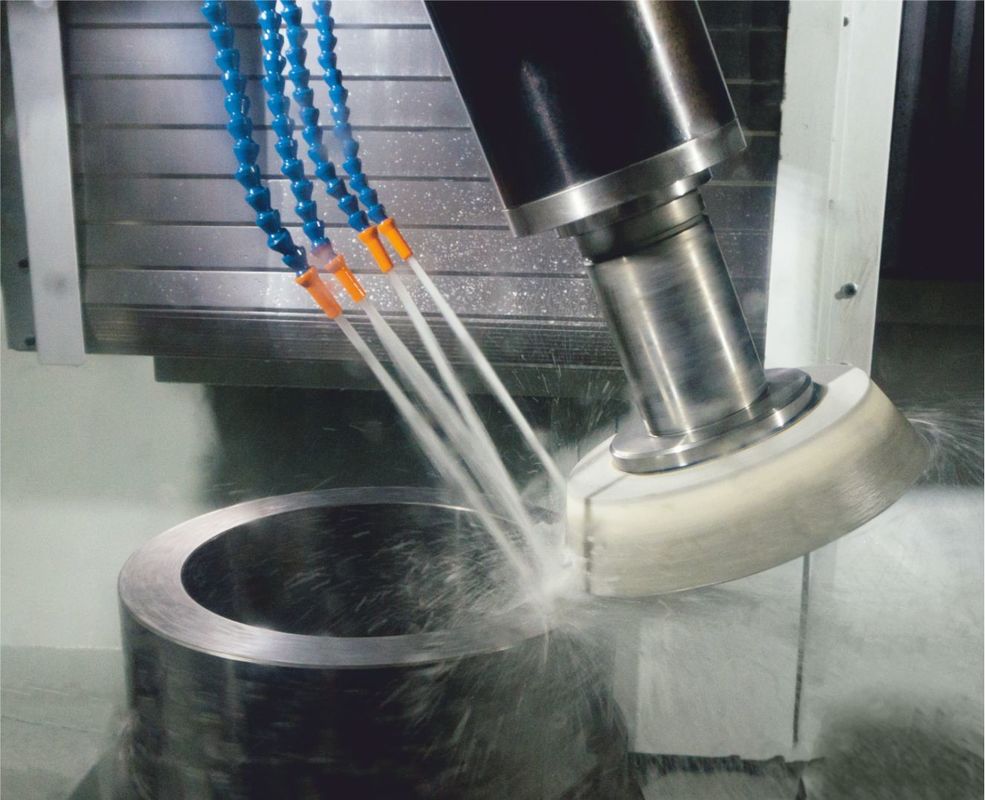

4शीतलन फिल्टर प्रणालीः पीसने और पीसने वाले पहिया के ड्रेसिंग के दौरान, वर्कपीस को ठंडा किया जाता है और पीसने वाले पहिया को धोया जाता है। चुंबकीय विभाजक का उपयोग करके फिल्टर,कागज फिल्टर और प्राकृतिक जमाव तीन निस्पंदन.

5शीतलक प्रवाह दर 600 लीटर है।

6. स्वचालित मात्रात्मक केंद्रीकृत स्नेहन प्रणाली से लैस, स्वचालित स्नेहन मोड के साथ प्रत्येक फ़ीड शाफ्ट के गाइड रेल और पेंच को स्नेहन करें।

7. मशीन उपकरण पूरी तरह से बंद है (मशीन उपकरण के कार्य क्षेत्र और पीछे के आधे हिस्से को पूरी तरह से बंद कर दिया गया है, फ्रंट-एंड ऑपरेटिंग स्थिति और लोडिंग स्थिति),जिसे साफ करना और बनाए रखना आसान है.

उपकरण का वर्णनः

1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।


2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.

3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि

4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।

5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.


6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।

7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।

तकनीकी विनिर्देश:
