उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पीस पहिया व्यास: | 200-400 मिमी | ग्राइंडिंग व्हील मोटर पावर: | 7.5 किलोवाट |
|---|---|---|---|
| पीस पहिया गति: | 1450 आरपीएम | मैक्स। पीस व्यास: | 400 मिमी |
| Max. मैक्स। Grinding Length पीसने की लंबाई: | 1000 एमएम | कुल आयाम: | 1700 × 1400 × 1700 मिमी |
| विद्युत आपूर्ति: | 380V/50HZ | उत्पाद का नाम: | बेलनाकार ग्राइंडर मशीन |
| टेबल स्पीड: | 0.1-10 मी / मिनट | टेबल कुंडा कोण: | ± 30 डिग्री |
| टेबल घुमाने की गति: | 0.1-1.5आरपीएम | प्रकार: | पीसने की मशीन |
| वजन: | 2500 किग्रा | वर्कहेड मोटर पावर: | 2.2 किलोवाट |
| प्रमुखता देना: | 7.5KW सिलेंडर ग्राइंडर मशीन,बेलनाकार पीसने की मशीन 0.1m/Min,10 मीटर/मिनट सीएनसी सिलेंडर ग्राइंडर |
||

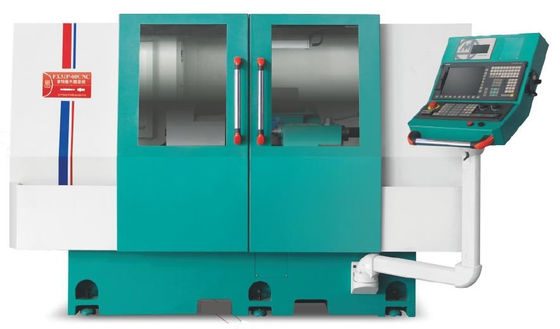

बेलनाकार ग्राइंडर मशीन FX32P-60CNC
उपकरण का वर्णनः
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।

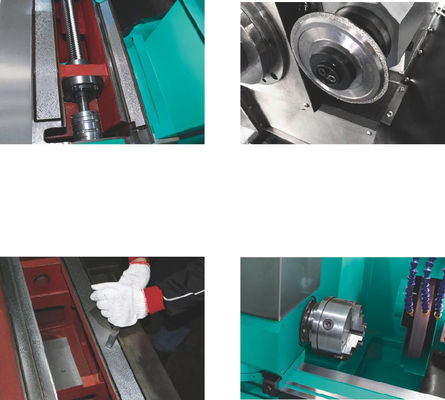

2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि
4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष workpiece पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.
6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।
7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
तकनीकी विनिर्देश:
| परियोजना | इकाई | मॉडलःFX32P-60CNC | |
|
प्रसंस्करण क्षमता
|
तालिका का अधिकतम घूर्णन व्यास | मिमी | 320 |
|
के बीच अधिकतम दूरी दो अंगूठे |
मिमी | 600 | |
| अधिकतम पीसने का व्यास | मिमी | 320 | |
|
दो पिरिएटल हृदयों के बीच अधिकतम भार |
किलोग्राम | 60 ((उच्च कार्य) /20 (केवल कार्यशील व्यक्ति) | |
|
पीसने वाले पहिया का आकार (व्यास × चौड़ाई × एपर्चर) |
मिमी | 455×38 ((32-50) ×127 | |
| पीसने वाले पहिया की गति | आरपीएम | 1650 | |
| पीसने वाले पहिया की अधिकतम रैखिक गति | m/s | 40 ((उच्च गति वाले पीसने वाले पहिया 65 तक) | |
| पीसने वाले पहियों का ड्रेसिंग | मिमी | स्वचालित प्रकार | |
|
पीसने वाले पहिया का सिर |
फ़ीड कोण | डिग्री | 90 |
| फ़ीड स्ट्रोक | मिमी | 250 | |
|
एक्स अक्ष तेजी से चलती गति |
m/min | 6 | |
| न्यूनतम एक्स-अक्ष फ़ीड | मिमी | 0.001 | |
|
सिर का फ्रेम |
धुरी की गति | आरपीएम | 50 से 500 |
| धुरी का रूप | समवर्ती या केन्द्रित | ||
|
अंगूठे का विनिर्देश |
एमटी-4 | ||
|
पुच्छल सीट |
स्वतः दूरबीन दूरी |
मिमी | 40 |
| अंगूठे का विनिर्देश | एमटी-4 | ||
|
काम की मेज |
Z अक्ष तेज गति |
m/min | 8 |
|
न्यूनतम z-अक्ष फ़ीड |
मिमी | 0.001 | |
|
अधिकतम यात्रा |
मिमी | 550 | |
|
घूर्णन का कोण |
डिग्री | + 6/-9 | |
|
मोटर |
पीस पहिया धुरी मोटर |
केडब्ल्यू | 3.75/5.5 |
|
एक्स-अक्ष फ़ीड मोटर (सर्वो) |
केडब्ल्यू | 2.2 | |
|
Z-अक्ष फ़ीड मोटर (सर्वो) |
केडब्ल्यू | 2.2 | |
|
हेडफ्रेम स्पिंडल मोटर |
केडब्ल्यू | 0.75 | |
|
शीतलन पंप मोटर |
केडब्ल्यू | 0.75 | |
|
चिकनाई तेल मोटर |
केडब्ल्यू | 0.25*2 | |
|
टेल स्टॉक ऑयल पंप मोटर |
केडब्ल्यू | 0.75 | |
|
अन्य |
मशीन का शुद्ध भार | किलो | 3300 |
| कुल मशीन वजन | किलो | 3500 | |
|
पैकेज का आकार (लंबाई * चौड़ाई * ऊंचाई) |
मिमी | 2800*2000*2000 | |
