उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Coolant Tank Capacity: | 100L | Grinding Wheel Diameter: | 200-400mm |
|---|---|---|---|
| Grinding Wheel Motor Power: | 7.5kw | Grinding Wheel Speed: | 1400r/min |
| Gross Weight: | 3500kg | Max Grinding Height: | 500mm |
| Max Load Weight: | 500kg | Net Weight: | 3000kg |
| Overall Dimension: | 2180x1850x2400mm | Product Name: | Vertical Grinding Machine |
| Table Size: | 400x1000mm | Table Speed: | 0-3m/min |
| Table Swivel Angle: | -5°~+20° | Workpiece Spindle Motor Power: | 2.2kw |
| Workpiece Spindle Speed: | 50-400r/min | ||
| प्रमुखता देना: | 7.5KW सीएनसी वर्टिकल ग्राइंडर,सीएनसी वर्टिकल ग्राइंडर एंटी वेयर,औद्योगिक सीएनसी पीस उपकरण |
||

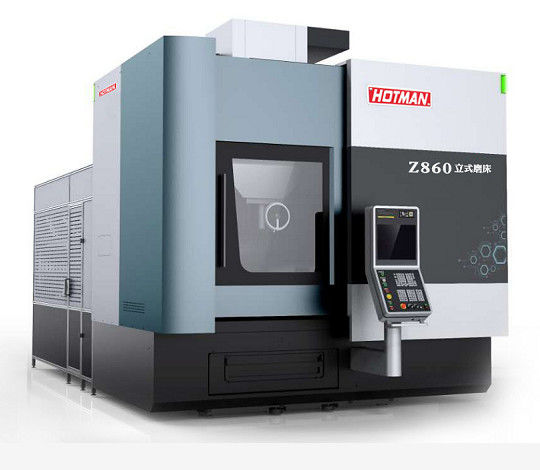

ऊर्ध्वाधर पीसने की मशीन Z860 गुणवत्ता आश्वासन:
1मशीन के अंतिम स्वीकृति के बाद, गुणवत्ता गारंटी अवधि पूरे मशीन के लिए 12 महीने है,और मशीन के खरीदे गए भागों की वारंटी अवधि खरीदे गए भागों के निर्माता की वारंटी अवधि के अधीन होगी, जो कि 12 महीने से कम नहीं होगा।
2पार्टी ए की सेवा आवश्यकताओं को प्राप्त करने पर, पार्टी बी को कारण जानने के लिए 24 घंटे के भीतर अपने कर्मचारियों को ग्राहक की साइट पर भेजना होगा,और 48 घंटों के भीतर कारण का पता लगाने के लिए और काउंटरमेडर्स को लागू करने के लिए.
3. पार्टी बी वारंटी अवधि के भीतर सभी दोषों के लिए निःशुल्क तकनीकी सेवा और रखरखाव प्रदान करेगी (मानव कारकों और गैर-जिम्मेदारी को छोड़कर) । यदि रखरखाव अच्छा नहीं है,पार्टी बी को तुरंत संबंधित भागों को बदलना चाहिए.
मशीन का वर्णनः

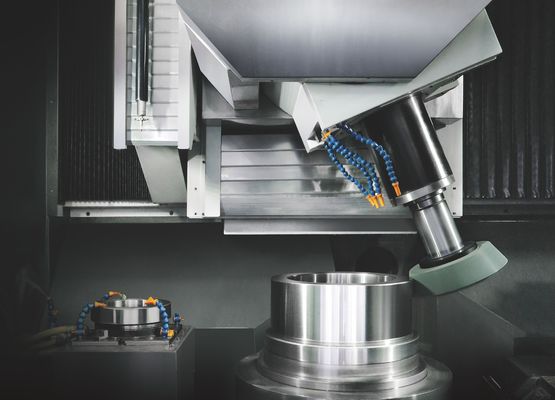

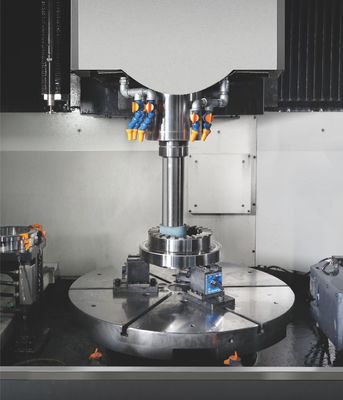

मशीन एक बंद कठोर फ्रेम संरचना बनाने के लिए डबल स्तंभों, बीम और बिस्तर से मिलकर एक गैन्ट्री संरचना है। बीम पर एक अनुप्रस्थ ड्रैग प्लेट व्यवस्थित है,और एक ऊर्ध्वाधर पीसने के सिर क्रमशः अनुप्रस्थ खींच प्लेट पर स्थापित किया जाता है.
तालिका के एक छोर पर हीरा रोलर ट्रिमर लगाया जाता है और इसका उपयोग क्रमशः साइड और बॉटम सतहों को ट्रिम करने के लिए किया जाता है।
मशीन उपकरण को जर्मन सीमेंस या जापान FANUC प्रणाली द्वारा नियंत्रित किया जाता है जो स्वचालित रूप से पीस सिर के ऊर्ध्वाधर और अनुप्रस्थ फ़ीड, वर्कबैंक के हाइड्रोलिक ड्राइव को नियंत्रित करता है,और हाथ से पकड़े जाने वाले इलेक्ट्रिक हैंड व्हील.
शीतलन फ़िल्टर प्रणालीः पीसने और पीसने वाले पहिया को ड्रेसिंग के दौरान, वर्कपीस को ठंडा किया जाता है और पीसने वाले पहिया को धोया जाता है। चुंबकीय विभाजक का उपयोग करके फ़िल्टर,कागज फिल्टर और प्राकृतिक जमाव तीन निस्पंदन.
शीतलक प्रवाह दर 600 लीटर है।
स्वचालित मात्रात्मक केंद्रीकृत स्नेहन प्रणाली से सुसज्जित, स्वचालित स्नेहन मोड के साथ प्रत्येक फ़ीड शाफ्ट के गाइड रेल और पेंच को स्नेहन करें।
मशीन उपकरण पूरी तरह से बंद है (मशीन उपकरण का कार्य क्षेत्र और पीछे का आधा भाग पूरी तरह से बंद है, सामने की कार्य स्थिति और लोडिंग स्थिति),जिसे साफ करना और बनाए रखना आसान है.
मशीन पैरामीटरः
| नहीं | प्रवेश | पैरामीटर | चिह्नित |
| मशीनिंग सटीकता | |||
| 1 | गोलपन | 0.0015 मिमी | |
| 2 | एकाग्रता | 0.0025 मिमी | |
| 3 | सतह की उग्रता | 0.2um | |
| प्रसंस्करण क्षमता | |||
| 1 | | 860 मिमी | |
| 2 | | 50-500 मिमी | |
| 3 | | 600 मिमी | |
| 4 | | 800 किलो | |
| पीसने वाले पहिया का धुरी | |||
| 1 | पीसने वाले पहिया की गति | 2000-8000rpm | |
| 2 | पीसने वाले पहिया का व्यास | 40-305 मिमी | |
| 3 | स्पिंडल कॉपर छेद | HSK-A100 | |
| कार्य तालिका | |||
| 1 | काम की मेज का व्यास | 800 मिमी | |
| 2 | कार्य मेज की गति | 5-200rpm | |
| मार्ग | |||
| 1 | एक्स अक्ष | 300+1400 मिमी | |
| 2 | Z अक्ष | 600 मिमी | |
| 3 | तेज गति | 24 मीटर/मिनट | |
| 4 | संकल्प | 0.0001 मिमी | |
| 5 | बी अक्ष (विविधता) | 22.5 | |
| एटीसी | |||
| 1 | | 6 | |
| 2 | पीसने वाले पहिया का अधिकतम व्यास | 305 मिमी | |
| 3 | पीसने वाले पहिया की अधिकतम लंबाई | 350 मिमी | |
| 七 | व्हील ड्रेसर | ||
| 1 | डायमंड पेन | तीन टुकड़े | |
| 2 | हीरा पहिया | 2800 आरपीएम | |
| 3 | हीरे का व्यास | 120 मिमी | |
मशीन विन्यासः
| पद | कुआ | इकाई | |
| 1 | मेजबान मशीन | 1 | टुकड़ा |
| 2 | पीसने वाला पहिया सीएनसी | 1 | सेट |
| 3 | डायमंड रोलर ट्रिमर (रोलर के बिना) | 1 | सेट |
| 4 | ऊर्ध्वाधर फ़ीड ग्रिड (रिज़ॉल्यूशन 0.0001) | 1 | सेट |
| 5 | अनुप्रस्थ फ़ीड ग्रिड (रिज़ॉल्यूशन 0.0001) | 1 | सेट |
| 6 | | 1 | सेट |
| 7 | शीतलन प्रणाली | 1 | सेट |
| 8 | केंद्रीकृत स्वचालित स्नेहन प्रणाली | 1 | सेट |
| 9 | उपकरण मशीनों का पैकेजिंग और पेंटिंग | 1 | सेट |
| 10 | एटीसी मिलिंग व्हील लाइब्रेरी | 1 | सेट |
