GP32-उच्च कठोरता और उच्च गुणवत्ता वाला आधार

उच्च कठोरता और उच्च गुणवत्ता आधारः

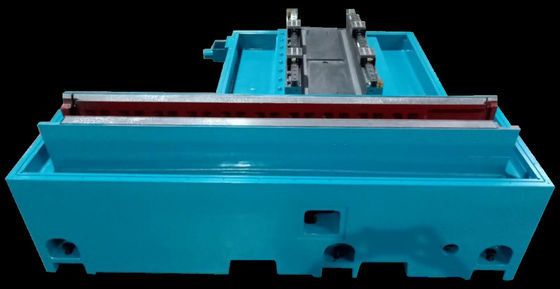

1मशीन आधार और मुख्य संरचनाओं का डिजाइन अवधारणाः

पीसने के दौरान, सबसे महत्वपूर्ण सटीकता को बनाए रखना है, जो थर्मल स्थिरता के प्रदर्शन पर रिले करता है, न कि कंपन विरोधी।कास्ट आयरन में ही गर्मी के विस्तार का गुणांक बहुत कम होता है, लेकिन बहुत अच्छा गर्मी चालकता, मानव निर्मित ग्रेनाइट की तुलना में। वहाँ पीसने के दौरान गर्मी का एक बहुत पैदा होता है, और यह समान रूप से डाली लोहे के आधार के माध्यम से बाहर का संचालन किया जा सकता है, इस प्रकार,मशीन को स्थिर थर्मल स्थिति में रखा जाता है.

सभी मुख्य संरचना भागों को उच्च ग्रेड कास्ट आयरन या स्टील्स से बनाया जाता है, जिसमें व्हील हेड, वर्क हेड, टेल स्टॉक, स्पिंडल और बीयरिंग धारक शामिल हैं।कि निरंतर और इसी तरह की सामग्री के साथ मशीन शरीर सुनिश्चित करता है, साथ ही स्थिर थर्मल स्थिरता।

कम समय में होने वाले किसी भी कारणात्मक ताप परिवर्तन को कास्ट आयरन मशीन आधार के माध्यम से क्षतिपूर्ति की जाएगी, जो स्टील या मानव निर्मित ग्रेनाइट से बने लोगों की तुलना में बेहतर है।

इसके अलावा, कास्ट आयरन संरचना में उच्च कठोरता और मानव निर्मित ग्रेनाइट की तुलना में बेहतर कंपन अवशोषण प्रदर्शन है। जो उच्च परिशुद्धता पीसने के लिए बहुत उपयुक्त है।

2अनुदैर्ध्य (Z अक्ष) और क्षैतिज (X अक्ष) पूर्ण समर्थन गाइडः

इस संरचना में अच्छी कठोरता और भारी भार सहन क्षमता है।उच्च परिशुद्धता के लिए स्लाइडिंग सतहों को हाथ से झाड़ने के अधीन किया जाता हैस्लाइडिंग गाइड को टर्साइट® कोटिंग से कवर किया गया है, जो स्व-चिकन है, और साथ ही घर्षण गुणांक बहुत कम है।

3.लेयरिंग और गोलाकार पेंच:

काम की मेज (Z अक्ष) में उच्च परिशुद्धता वाले लेयरिंग का उपयोग किया जाता है, साथ ही जापानी THK मानक के उच्च परिशुद्धता वाले गेंद शिकंजा और नट का उपयोग किया जाता है।

4.क्षैतिज भोजन गाइड (व्हील हेड फ़ीडिंग X अक्ष):

5.एक्स अक्ष दोहराव और स्थिति की सटीकता (रेनिशाउ लेजर इंटरफेरोमीटर):

 क्षैतिज एक्स अक्ष में उच्च परिशुद्धता और निम्न की रैखिक आंदोलन सुनिश्चित करने के लिए रैखिक गाइड का उपयोग किया जाता है

घर्षण.रोलर प्रकार के स्लाइडिंग गाइड में बहुत अधिक भार क्षमता होती है.सोडिक रैखिक मोटर चुंबक परिवर्तन के दौरान चलने के दौरान कंपन को समाप्त कर सकता है.कम समय में अधिकतम धक्का बलः 1660-3060N।नैनो स्तर के संकल्प के साथ Haidenhain वृद्धि ग्रिडिंग शासक, इंटरपोलेशन त्रुटि को कम करने के लिए एक्स अक्ष की फ़ीडिंग सटीकता सुनिश्चित करता है।

6उच्च परिशुद्धता और उच्च कठोरता वाले हाइड्रो-स्टैटिक-डायनामिक असर के साथ पीस सिरः

उपकरण का वर्णनः

1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।

2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.

3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि

4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।

5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.

6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।

7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।

तकनीकी विनिर्देश:
