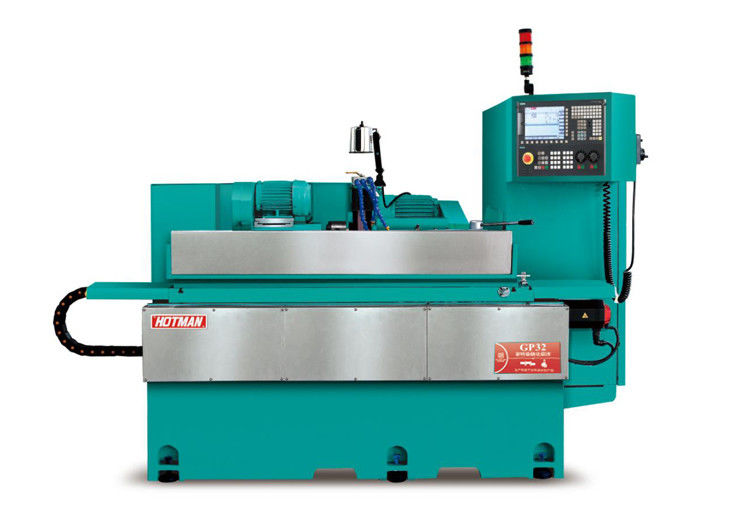

GP32 हॉटमैन 0.75KW पहनने के लिए प्रतिरोधी व्यावहारिक कैमशाफ्ट ग्राइंडिंग मशीन

कैमशाफ्ट ग्राइंडिंग मशीन

डिवाइस विवरण:

1. बॉडी और कंपोनेंट्स को मिल्हाना हाई ग्रेड कास्ट आयरन FC30 से कास्ट किया गया है, जिसे कृत्रिम रूप से सामान्यीकृत हीट ट्रीटमेंट दिया जाता है और फिर प्राकृतिक एजिंग द्वारा ट्रीट किया जाता है। कंपोनेंट्स को YASDA, MITSUI SEIKI, TOSHIBA, ELB और अन्य विश्व-स्तरीय उपकरणों द्वारा एक बार क्लैंपिंग प्रोसेसिंग के माध्यम से संसाधित किया जाता है। सटीक आकार माइक्रोन स्तर तक हो सकता है, ताकि उच्च परिशुद्धता वाले उपकरण के बुनियादी घटकों को सुनिश्चित किया जा सके।


2. मशीन गाइड रेल और सटीक बॉल स्क्रू को स्वचालित स्नेहन प्रणाली द्वारा लगातार लुब्रिकेट किया जाता है ताकि लंबी सेवा जीवन और सटीकता सुनिश्चित की जा सके। शीतलन प्रणाली को बॉडी से अलग किया जाता है ताकि कंपन को खत्म किया जा सके और अनुकूल गर्मी अपव्यय हो सके।

3. सीमेंस 828D सीएनसी स्वचालित ग्राइंडिंग सिस्टम, और द्वितीयक विकास, मैन-मशीन संवाद मूर्ख संचालन से लैस, जिसमें कई वैकल्पिक उपकरण चुनने के लिए हैं, जिनमें आंतरिक छेद ग्राइंडिंग डिवाइस, स्वचालित अंत मापने वाला डिवाइस, स्वचालित बाहरी व्यास मापने वाला डिवाइस, आदि शामिल हैं।

4. ग्राइंडिंग फीड सिस्टम एक V और हाथ से तैयार सटीक फावड़े के एक फ्लैट ट्रैक से बना है, जिसमें स्वचालित स्नेहन प्रणाली और C3 स्तर का सटीक ग्राइंडिंग बॉल स्क्रू है, जो सुचारू गति, उत्कृष्ट दोहराए जाने वाली स्थिति सटीकता और लंबे ट्रैक जीवन को प्राप्त कर सकता है।

5. ग्राइंडिंग व्हील स्पिंडल का मानक विन्यास रियर चार और रियर दो बेयरिंग संरचना है। उच्च परिशुद्धता वाले गतिशील और स्थैतिक दबाव स्पिंडल का भी चयन किया जा सकता है, जिसमें उच्च घूर्णन सटीकता, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च ग्राइंडिंग दक्षता और अच्छी ग्राइंडिंग सतह गुणवत्ता की विशेषताएं हैं। विशेष वर्क-पीस ग्राइंडिंग के लिए, ग्राइंडिंग व्हील की गति को समायोजित किया जा सकता है, जो 3500 RPM और 60m/s तक है।


6. टेल सीट को कठोर और मजबूत दोनों तरह से डिज़ाइन किया गया है। कास्ट आयरन बॉडी में एक कठोर मिश्र धातु इस्पात स्लाइडिंग सिलेंडर को MT4 टॉप कोर ले जाने के लिए डिज़ाइन किया गया है। स्लाइडिंग सिलेंडर की जैकिंग बल को पीछे की ओर समायोजन नॉब द्वारा आसानी से बदला जा सकता है। विशेष एक्सेसरीज़ तेल दबाव टेल सीट जिसमें वर्क पार्ट्स को उतारने की सुविधा के लिए एक पेडल है।

7. सीमेंस न्यूमेरिकल कंट्रोल सिस्टम मानक विन्यास के रूप में, द्वितीयक विकास के बाद, सभी चीनी ऑपरेशन इंटरफेस, उपयोग में आसान। सीमेंस हाई परफॉर्मेंस सर्वो मोटर से लैस, उपकरण सीएनसी सिस्टम और ड्राइव सिस्टम में बेहतर संगतता है, साथ ही स्वचालित सैंड रिपेयर और स्वचालित क्षतिपूर्ति फ़ंक्शन के साथ, फीड और ग्राइंडिंग की स्थिरता और सटीकता सुनिश्चित करने के लिए।

तकनीकी विशिष्टता:


1. सुपर हाई प्रेसिजन डायरेक्ट-ड्रिवन वर्क हेड:

(1)  बिल्ट-इन रेनि शॉ एन्कोडर के साथ मूवेबल वर्क सेंटर स्पिंडल।

(2)  चक लोड क्षमता 150Nm

(3) सटीक कोणीय संपर्क बॉल बेयरिंग

(4)  गोलाई ≤1μm

(5)  बड़ा घूर्णी कोण

(6)  केंद्र में शीतलन तरल

(7)  स्थायी चुंबक सिंक्रोनस मोटर द्वारा संचालित

(8)  पोजीशनिंग स्टॉप फंक्शन

मूवेबल वर्क सेंटर के साथ उच्च कठोरता वाला वर्क हेड, उच्च कठोरता और उच्च परिशुद्धता वाले कोणीय संपर्क बॉल बेयरिंग और शंकु रोलर बेयरिंग द्वारा समर्थित है, जो स्पिंडल को सबसे अधिक स्थिरता और चरम कठोरता प्रदान करता है।
स्पिंडल में शंकु चक MT-4 का उपयोग किया जाता है, जिसमें एक φ24mm केंद्र छेद होता है, जहां फिक्स्चर का तनाव उपकरण गुजर सकता है, साथ ही शीतलन तरल भी।
वर्क हेड को एक सोडिक डिजिटल एसी सर्वो मोटर द्वारा संचालित किया जाता है, जिसमें चर गति होती है। अनियमित भागों को ग्राउंड किया जा सकता है, त्वरित और सटीक स्पिंडल पोजीशनिंग, और इंटरैक्टिव X अक्ष और C अक्ष के कारण।

2.  लचीला वर्क हेड डिज़ाइन:

   वर्क हेड को एक घूर्णी आधार पर तय किया गया है, जिसमें -45° से +45° का घूर्णी कोण है।
शीतलन तरल को वर्क हेड, टेल स्टॉक और ग्राइंडिंग व्हील हेड तक एक वितरक के माध्यम से वितरित किया जाता है, ताकि मशीन को सबसे अधिक हद तक थर्मल स्थिरता में रखा जा सके।
वर्कटेबल डेटम का किनारा स्पिंडल सेंटर के ठीक नीचे डिज़ाइन किया गया है, जो शीतलन तरल की गर्मी को वर्कटेबल को प्रभावित करने से बचा सकता है। वर्क हेड एयर फ्लोटिंग डिवाइस से लैस है।

3. हॉटमैन और लिनुक द्वारा विकसित पेशेवर सीएनसी ग्राइंडिंग सॉफ्टवेयर:


• आसान सीखने और आसान संचालन ग्राफिक सॉफ्टवेयर
• त्वरित सेटिंग
• 10.4 इंच रंगीन डिजिटल एलसीडी मॉनिटर
• बड़ी मात्रा में मेमोरी
• कोई हार्ड डिस्क नहीं, जो अधिक स्थिर है
• रिमोट कंट्रोल, निदान और सहायता
• ईथरनेट, RS232 पोर्ट
• USB, और फ्लैश मेमोरी कार्ड
• पृष्ठभूमि संपादन फ़ंक्शन
• सुरक्षा पासवर्ड
• कुल अनुकूलन, और शीर्ष अनुभव
