उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पीस पहिया व्यास: | 200 मिमी | ग्राइंडिंग व्हील मोटर को ठंडा करने की विधि: | हवा ठंडी करना |
|---|---|---|---|
| ग्राइंडिंग व्हील मोटर करंट: | 4 ए | ग्राइंडिंग व्हील मोटर दक्षता: | 90% |
| ग्राइंडिंग व्हील मोटर फ्रीक्वेंसी: | 50 हर्ट्ज | ग्राइंडिंग व्हील मोटर लाइफ: | 10000 ह |
| ग्राइंडिंग व्हील मोटर शोर स्तर: | 60 डीबी | ग्राइंडिंग व्हील मोटर पावर: | 2.2 किलोवाट |
| ग्राइंडिंग व्हील मोटर पावर फैक्टर: | 0.8 | ग्राइंडिंग व्हील मोटर सुरक्षा स्तर: | आईपी54 |
| ग्राइंडिंग व्हील मोटर की गति: | 1420rpm | ग्राइंडिंग व्हील मोटर टॉर्क: | 2.5एनएम |
| ग्राइंडिंग व्हील मोटर वोल्टेज: | 380v | पीस पहिया गति: | 4500 आरपीएम |
| मॉडल: | सीएनसी उपकरण पीसने की मशीन | ||
| प्रमुखता देना: | IP54 सीएनसी बोर पीसने की मशीन,2.2KW सीएनसी बोर पीसने की मशीन,बहुआयामी सीएनसी उपकरण ग्राइंडर |
||

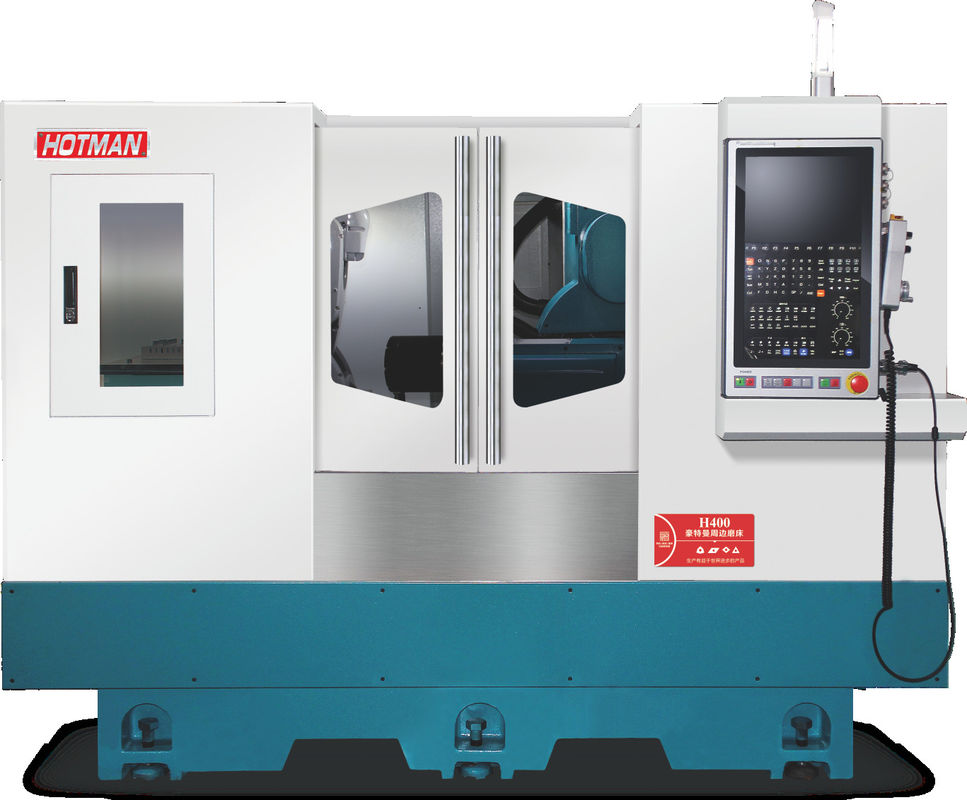

H400
उपकरण का वर्णनः
1मशीन की विशेषताएं: यह उपकरण चार अक्षीय पीस केंद्र से संबंधित है, मुख्य रूप से हार्ड मिश्र धातु, सिरेमिक और सीबीएन सामग्री ग्रूव और काटने के उपकरण पीस के लिए उपयुक्त है।उन्नत संख्यात्मक नियंत्रण प्रणाली को अपनाएं, और छह-अक्ष रोबोट द्वारा लोडिंग और अनलोडिंग का एहसास कर सकते हैं, सभी कोण रोटेशन का एहसास कर सकते हैं, ब्लेड टर्नओवर प्रक्रिया को कम कर सकते हैं, दक्षता में और सुधार कर सकते हैं, पीसने के समय को छोटा कर सकते हैं।विभिन्न मानक और गैर-मानक औजारों का पीसना औजार बदलकर भी किया जा सकता है.
2पीसने का भाग और ऑनलाइन ड्रेसिंग, ऑफलाइन ड्रेसिंग डिवाइसः
यास्कावा सर्वो मोटर का उपयोग बाहरी गोल रेत मरम्मत रोलर को नियंत्रित करने के लिए अंदर किया जाता है। स्वचालित रेत मरम्मत मैन्युअल माध्यमिक क्लैंपिंग और विघटन चरणों को कम करती है,श्रम लागत और उत्पादन समय की एक बहुत बचानेमोटर चालित धुरी बड़े पीसने वाले पहिया के घूर्णन को चलाती है और एक्सजेड अक्ष इसके फ़ीड को चलाता है।
3एक्स और जेड भागोंः
उन्नत रैखिक मोटर डायरेक्ट ड्राइव तकनीक मैकेनिकल ट्रांसमिशन के कारण होने वाली त्रुटि और पहनने को कम करती है, ग्रिड शासक द्वारा लाए गए पूर्ण बंद-लूप फीडबैक के साथ,प्रत्येक शाफ्ट और उच्च गति संचालन की प्रतिक्रिया गति सुनिश्चित करने के लिए, उच्च परिशुद्धता और उच्च दक्षता प्राप्त करने के लिए।
4रोबोट सामग्री भेजते और प्राप्त करते हैंः
काम का टुकड़ा एक छह-अक्षीय रोबोट द्वारा परिवहन और क्लैंप किया जाता है, जिसमें उच्च उत्पादन दक्षता और उच्च परिशुद्धता होती है। संचालन प्रक्रियाः
यह प्रणाली छह-अक्षीय रोबोट के काम को नियंत्रित करती है, लेजर सेंसर काम के टुकड़े का पता लगाता है और पहचानता है,रोबोट सामग्री ट्रे के लिए ले जाने के लिए काम करने के लिए टुकड़ा संसाधित करने के लिए चिप उड़ाने बॉक्स के लिए शुरू में burrs और अशुद्धियों को उड़ा करने के लिए चलता है, और अंत में इसे लेने और संसाधित करने के लिए काम करने वाले सिर को भेजता है।
5. संचालित करने में आसान - सीएनसी ऑपरेटिंग सिस्टम का उपयोग करने में आसानः
द्वारा HOTMAN Hotman & Lynuc Rhennak विकास की नवीनतम पीढ़ी के उपयोगकर्ता के अनुकूल ग्राफिकल प्रोग्रामिंग सॉफ्टवेयर, एक सरल और तेजी से सेटिंग और सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेस है,ऑपरेटर इनपुट जटिल जी कोड और सबरूटीन की जरूरत नहीं है, सरल और ऑपरेशन सीखने के लिए आसान है, ताकि प्रोग्रामिंग और सेटिंग अधिक तेजी से. उपयोगकर्ता अनुभव और ऑपरेशन महसूस उत्कृष्ट है.
6पूर्ण आवरण:
बहुत सौंदर्यपूर्ण रंग उपस्थिति डिजाइन, उपकरण बंद कवर को अपनाता है, बहुत काम टुकड़ा पीसने ध्वनि को कम, और तेल कोहरे, अपशिष्ट गैस और घर्षण तरल की उत्पादन प्रक्रिया,तेल धुंध शुद्धिकर्ता और निस्पंदन प्रणाली में इस्तेमाल किया जा सकता है, उपयोग में आसान, पर्यावरण संरक्षण के लिए अनुकूल है।
सिलेंडर स्वतः दरवाजा, प्रभावी रूप से तेल के रिसाव का विरोध, सामग्री ट्रे अपशिष्ट के संचय को रोकने के लिए।
स्मार्ट मशीन टूल्स के लिए स्वचालित अग्निशामक वैकल्पिक हैं और ग्राहकों द्वारा सुसज्जित हैं, जिससे मशीन टूल्स के सुरक्षा कारक में काफी सुधार होता है।
तकनीकी विनिर्देश:
| परियोजना | इकाई | मॉडलःFX32P-60CNC | |
|
प्रसंस्करण क्षमता
|
तालिका का अधिकतम घूर्णन व्यास | मिमी | 320 |
|
के बीच अधिकतम दूरी दो अंगूठे |
मिमी | 600 | |
| अधिकतम पीसने का व्यास | मिमी | 320 | |
| दो पिरिएटल हृदयों के बीच अधिकतम भार | किलोग्राम | 60 ((उच्च कार्य) /20 (केवल कार्यशील व्यक्ति) | |
| पीसने वाले पहिया का आकार (व्यास × चौड़ाई × एपर्चर) | मिमी | 455×38 ((32-50) ×127 | |
| पीसने वाले पहिया की गति | आरपीएम | 1650 | |
| पीसने वाले पहिया की अधिकतम रैखिक गति | m/s | 40 ((उच्च गति वाले पीसने वाले पहिया 65 तक) | |
| पीसने वाले पहियों का ड्रेसिंग | मिमी | स्वचालित प्रकार | |
|
पीसने वाले पहिया का सिर |
फ़ीड कोण | डिग्री | 90 |
| फ़ीड स्ट्रोक | मिमी | 250 | |
| एक्स अक्ष तेजी से चलती गति | m/min | 6 | |
| न्यूनतम एक्स-अक्ष फ़ीड | मिमी | 0.001 | |
|
सिर का फ्रेम |
धुरी की गति | आरपीएम | 50 से 500 |
| धुरी का रूप | समवर्ती या केन्द्रित | ||
| अंगूठे का विनिर्देश | एमटी-4 | ||
|
पुच्छल सीट |
स्वतः दूरबीन दूरी | मिमी | 40 |
| अंगूठे का विनिर्देश | एमटी-4 | ||
|
काम की मेज |
Z अक्ष तेज गति | m/min | 8 |
| न्यूनतम z-अक्ष फ़ीड | मिमी | 0.001 | |
| अधिकतम यात्रा | मिमी | 550 | |
| घूर्णन का कोण | डिग्री | + 6/-9 | |
|
मोटर |
पीस पहिया धुरी मोटर | केडब्ल्यू | 3.75/5.5 |
| एक्स-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | |
| Z-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | |
| हेडफ्रेम स्पिंडल मोटर | केडब्ल्यू | 0.75 | |
| शीतलन पंप मोटर | केडब्ल्यू | 0.75 | |
| चिकनाई तेल मोटर | केडब्ल्यू | 0.25*2 | |
| टेल स्टॉक ऑयल पंप मोटर | केडब्ल्यू | 0.75 | |
|
अन्य |
मशीन का शुद्ध भार | किलो | 3300 |
| कुल मशीन वजन | किलो | 3500 | |
| पैकेज का आकार (लंबाई * चौड़ाई * ऊंचाई) | मिमी | 2800*2000*2000 | |
