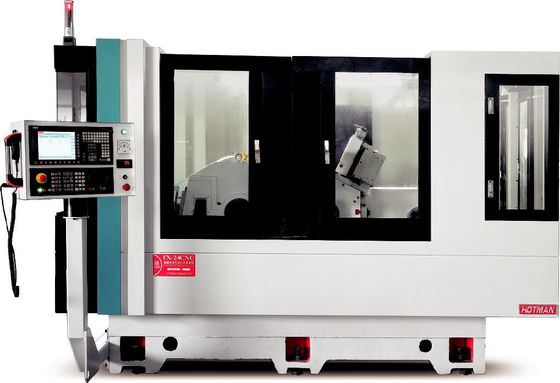

मल्टीफंक्शनल 3 एक्सिस सीएनसी इंडस्ट्रियल स्मॉल सेंटरलेस ग्राइंडर विथ FUNUC कंट्रोल सिस्टम

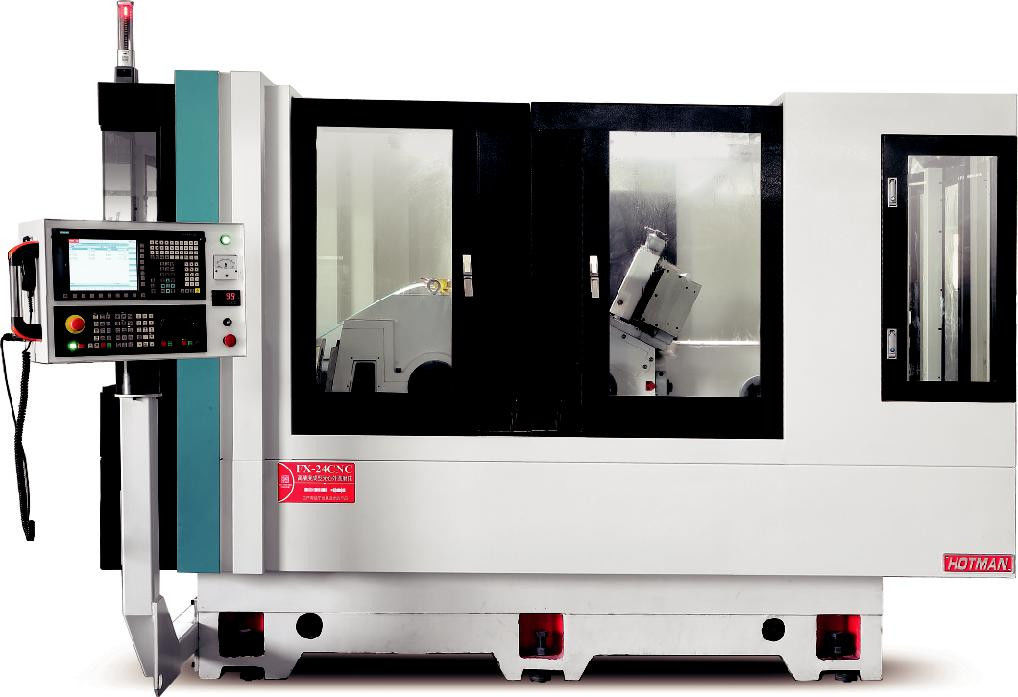

Hotman FX-24CNC-3 उच्च परिशुद्धता औद्योगिक छोटे सीएनसी ग्राइंडर बहुक्रिया ग्राइंडिंग मशीन


तकनीकी विनिर्देश:



उपकरण की पूर्व स्वीकृतिः

1पूर्व स्वीकृति के लिए शर्तें:
(1) खरीदार को हस्ताक्षर करने से पहले पीस कार्य टुकड़े से संबंधित पुष्टि किए गए चित्र, नमूने और परीक्षण विनिर्देश प्रदान करने होंगे।
अनुबंध और तकनीकी समझौता।

(2) विक्रेता खरीदार द्वारा प्रदान किए गए सभी तकनीकी आंकड़ों को गोपनीय रखेगा।

(3) विक्रेता पूर्व स्वीकृति से पंद्रह दिन पहले खरीदार को सूचित करेगा और खरीदार
संबंधित कार्य के 10 टुकड़े तैयार करें और उन्हें विक्रेता को भेजें या खरीदार को कार्य के टुकड़े विक्रेता के कारखाने में परिस्थितियों के अनुसार साइट स्वीकृति के लिए ले जाना चाहिए।

(4) विक्रेता उपकरण निर्माण संयंत्र में खरीदार के कर्मियों के आगमन से पहले पूर्व स्वीकृति के लिए तैयारी करेगा।

(5) चक्की के मापदंडों का चयन विक्रेता द्वारा ग्राहक द्वारा प्रदान किए गए चित्रों के अनुसार किया जाएगा,और संबंधित पीस पहियों अनुबंध पर हस्ताक्षर करने के बाद विन्यस्त किया जाएगा.

2पूर्व स्वीकृति सामग्री और मानकः दोनों पक्षों द्वारा स्वीकृति विनिर्देशों पर सहमति खरीदार द्वारा प्रदान किए गए ड्राइंग मानकों के अनुसार की जाएगी।

(1) उपकरण की उपस्थिति की जाँच करें।

(2) उपकरण के संचालन और रखरखाव की सुविधा (विक्रेता की मशीन उपकरण उपकरण के डिजाइन के अधीन) ।

(3) उपकरण की मजबूती और कठोरता का गुणवत्ता पर प्रभाव (विक्रेता द्वारा प्रदान किए गए उपकरण सटीकता परीक्षण तालिका के अधीन)

(4) उपकरण संचालन मापा रिकॉर्ड (खाली, पूर्ण भार चल समय, सामग्री, आदि) ।

(5) उपकरण का मुख्य प्रदर्शन सूचकांक दर्ज किया जाता है।

(6) मुख्य भागों के परीक्षण और विधानसभा रिकॉर्ड।

(7) महत्वपूर्ण भागों की पुष्टि।

(8) 10 टुकड़े पीसने योग्य उत्पादों का निरंतर प्रसंस्करण किया गया, जो चित्रों की आवश्यकताओं को पूरा करते हैं और उपकरण सामान्य रूप से चला।

(9)  The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the          buyer together with qualified test pieces or with the shipping machine.

3पूर्व स्वीकृति की प्रक्रिया में, खरीदार को उपकरण पर उचित सुधार राय प्रस्तुत करने का अधिकार है, और विक्रेता दोनों पक्षों की सहमति पर सुधार कर सकता है।

4विक्रेता पूर्व स्वीकृति दस्तावेज पर हस्ताक्षर करने के बाद ही खरीदार को उपकरण भेज सकता है।


उपकरण का वर्णनः

शरीर और घटकों को मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट किया गया है, जिसे कृत्रिम रूप से सामान्यीकृत गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है। घटकों को यास्डा द्वारा संसाधित किया जाता है,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।

सिमेंस 828 डी सीएनसी स्वचालित पीसने प्रणाली से लैस, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि
पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।


FUNUC संख्यात्मक नियंत्रण प्रणाली (वैकल्पिक) मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान।उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
