मिश्रित पीसने की मशीन यूनिवर्सल ओडी आईडी पीसनेवाला

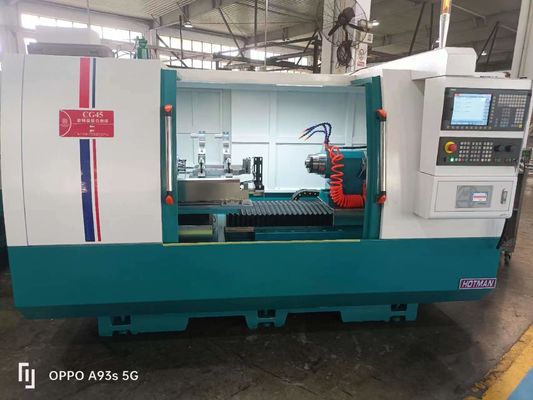

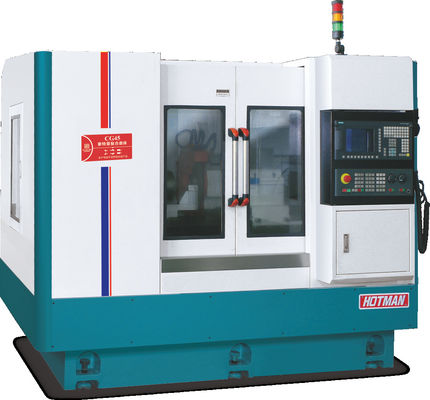

उच्च परिशुद्धता सीएनसी सार्वभौमिक ओडी और आईडी पीसने की मशीन-CG45

एक मिश्रित पीसनेवाला जो एक ही क्लैंपिंग में आंतरिक सर्कल, आंतरिक शंकु, बाहरी सर्कल, बाहरी शंकु और अंत चेहरे के एकीकृत पीसने को महसूस कर सकता है। मानक विन्यास एक सीएमएनएस सीएनसी प्रणाली है,और चुनने के लिए कई वैकल्पिक सामान हैं, जिसमें काम के सिर का एक स्वचालित घूर्णन उपकरण, स्वचालित बाहरी व्यास मापने वाला उपकरण, स्वचालित अंत चेहरे मापने वाला उपकरण, चुंबकीय कागज टेप फिल्टर उपकरण, तेल धुंध कलेक्टर आदि शामिल हैं।


1मॉड्यूलर असेंबलीः यौगिक पीसने की एक नई क्रांति का निर्माण करें।


2.आंतरिक कॉपर को पीस सकता है, बाहरी कॉपरः

आंतरिक पीसने वाले पहिया का धुरी चालः 0~470 मिमी

बेलनाकार पीसने वाले पहिया का धुरी चालः 0~365 मिमी


3.व्यापक विशेषताएं:

(1) एक क्लैंपिंग का एहसास कर सकते हैं, आंतरिक सर्कल, आंतरिक शंकु, बाहरी सर्कल, बाहरी शंकु, अंत चेहरे मिश्रित एकीकृत पीसने को पूरा करें।

(2) छोटे और मध्यम आकार के वर्कपीस के प्रसंस्करण के लिए उपयुक्त उच्च परिशुद्धता वाले जटिल पीसने के समाधान प्रदान करें।

(3) ।औद्योगिक बड़े पैमाने पर उत्पादन की आवश्यकताओं को पूरा करने के लिए स्वचालित खिला और प्राप्त प्रणाली स्थापित की जा सकती है।

(4) बाहरी सर्कल/आंतरिक सर्कल पीसने के मॉड्यूल को विभिन्न पीसने के रूपों और प्रक्रियाओं के अनुकूल करने के लिए मांग के अनुसार लचीले ढंग से जोड़ा जा सकता है।

(5) नियंत्रण प्रणाली अनुकूल और सीखने में आसान है। वर्कपीस ग्राइंडिंग और ग्राइंडिंग व्हील ड्रेसिंग को मशीन टूल पर जल्दी से प्रोग्राम किया जा सकता है। ऑन-लाइन मापने वाले उपकरण को स्थापित किया जा सकता है।

उपकरण का वर्णनः

1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।


2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.

3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि

4. वैकल्पिक सटीक डीडी मोटर (प्रत्यक्ष ड्राइविंग) और हेडेनहेन ग्रिटिंग शासक हैं, जो सीएनसी प्रणाली के माध्यम से सिर स्टॉक को सटीक रूप से चला सकते हैं।यह बाहरी शंकु और आंतरिक शंकु पीसने के लिए बहुत सुविधाजनक है.

5पीसने वाले पहिया का बेलनाकार धुरी FAG उच्च परिशुद्धता धुरी असर संरचना, आस्तीन प्रकार की संरचना को अपनाता है, जिसे अलग स्नेहन की आवश्यकता नहीं होती है और इसे बनाए रखना आसान है।यह धातु से धातु के संपर्क को समाप्त करता है और लगभग स्थायी सेवा जीवन प्राप्त कर सकता है. पीस पहिया धुरी उच्च कठोरता और उच्च परिशुद्धता की विशेषताओं है। विशेष workpieces पीस के लिए, पीस पहिया गति रैखिक गति बढ़ाने के लिए समायोजित किया जा सकता है।आंतरिक धुरी आंतरिक और बाहरी मोटर्स के अनुनाद को रोकने के लिए एक उच्च गति विद्युत धुरी का उपयोग करता है.

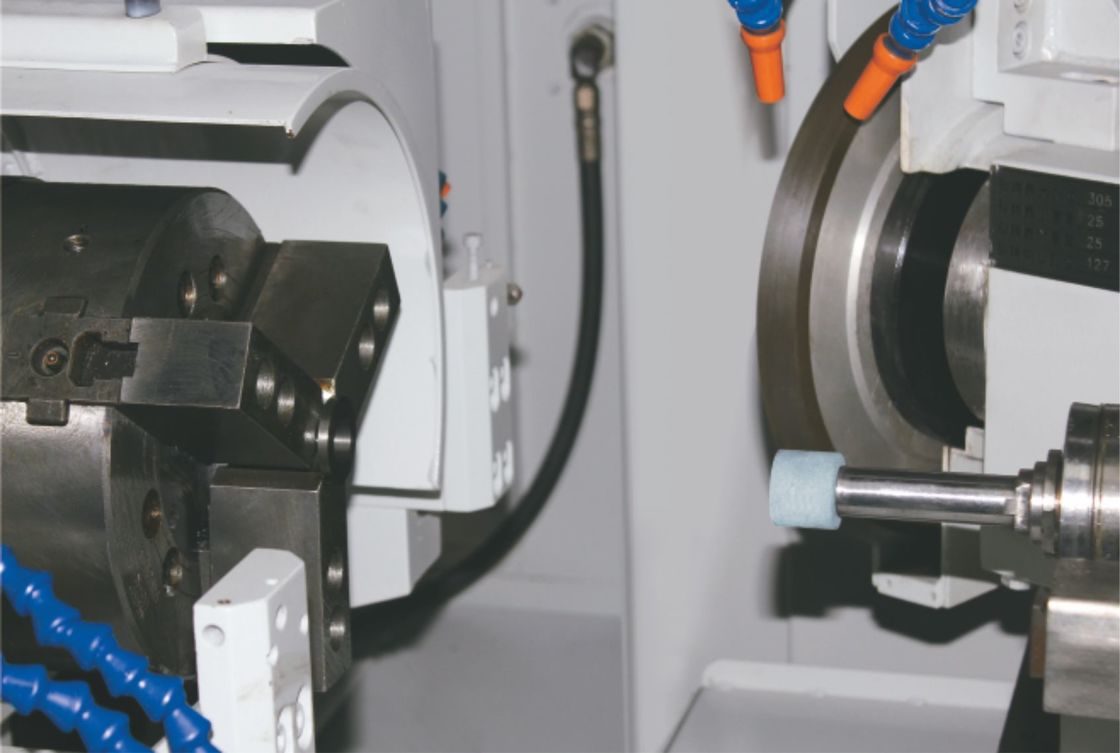

6. एक मशीन में आंतरिक सर्कल पीसने, आंतरिक शंकु पीसने, बाहरी सर्कल पीसने और अंत सतह पीसने का एहसास करें।

7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।

तकनीकी विनिर्देश:
