उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पीस पहिया व्यास: | 300 एमएम | पीस पहिया गति: | 3000 आरपीएम |
|---|---|---|---|
| ग्राइंडिंग व्हील स्पिंडल सेंटर की ऊंचाई: | 150 मिमी | ग्राइंडिंग व्हील स्पिंडल मोटर पावर: | 7.5 किलोवाट |
| ग्राइंडिंग व्हील स्पिंडल स्पीड: | 3000 आरपीएम | ग्राइंडिंग व्हील स्पिंडल टेपर: | मोर्स नंबर 5 |
| पहिया व्यास का विनियमन: | 200-400 मिमी | व्हील मोटर पावर को विनियमित करना: | 2.2 किलोवाट |
| पहिये की गति को नियंत्रित करना: | 20-200 आरपीएम | पहिये की चौड़ाई का विनियमन: | 50 मिमी |
| पीस पहिया ड्राइव: | एसी मोटर | मशीन वजन: | 2200 किग्रा |
| मशीनिंग रेंज (व्यास): | 0.5-40 मिमी | ||
| प्रमुखता देना: | बहुआयामी केंद्रविहीन पीसनेवाला,स्थिर केंद्रविहीन ग्राइंडर,औद्योगिक मैनुअल सेंटरलेस ग्राइंडर |
||

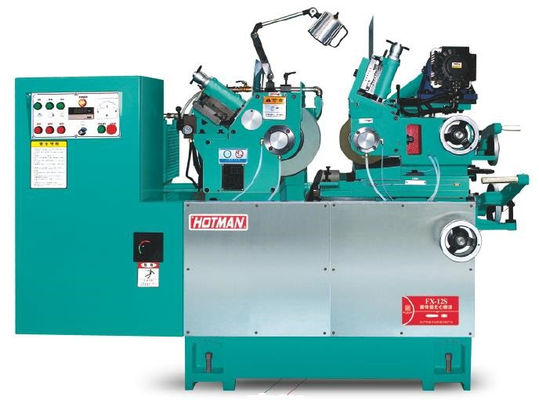

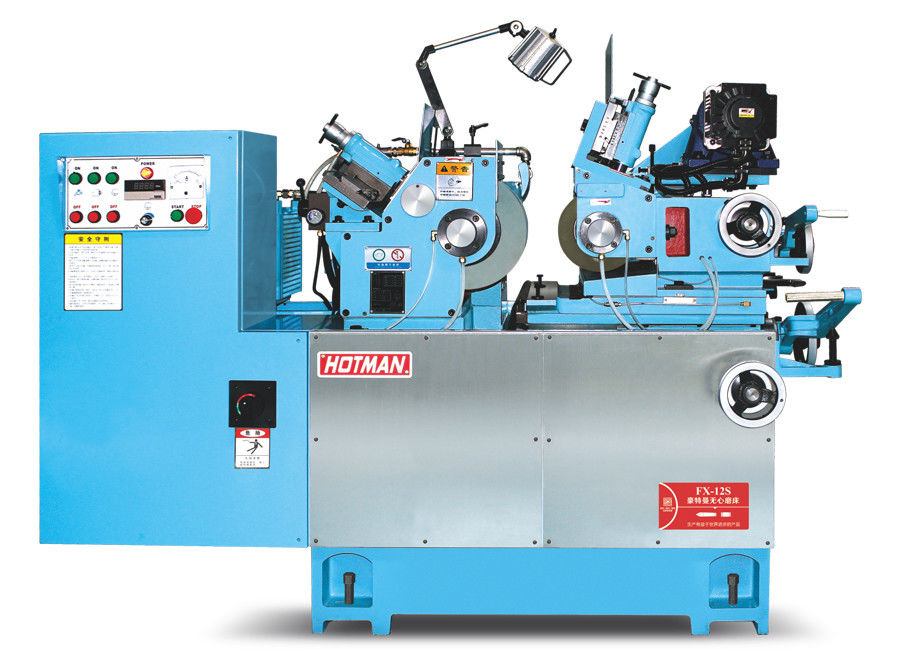

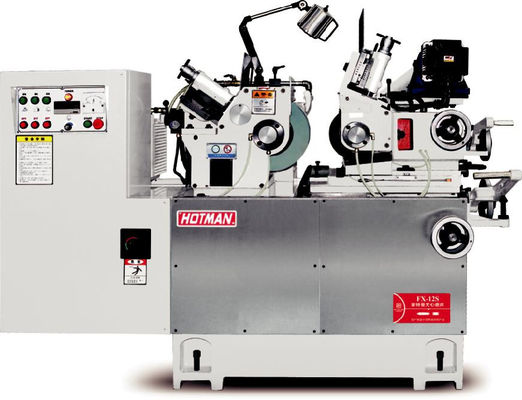

केंद्रविहीन ग्राइंडर बहुक्रियाशील स्थिर औद्योगिक मैनुअल छोटे आकार की ग्राइंडिंग मशीन
सर्वोत्तम लागत प्रदर्शन
●छोटा पदचिह्न, कम परिचालन लागत
●उच्च कठोर संरचना, उच्च गोलता और खत्म प्राप्त कर सकते हैं
● सटीक मैनुअल स्पाटुला प्रसंस्करण की दीर्घकालिक सटीकता और स्थिरता सुनिश्चित करती है
●छोटी मात्रा में फ़ूडः0.001 मिमी
●विशेष कस्टम मशीन मशीनिंग व्यासःØ0.05~0.5mm
| नहीं। |
परियोजना |
इकाई |
मॉडल:एफएक्स-12एस |
| 1 |
मशीनिंग रेंज (आकार) |
एमएम | 0.5-40 |
| 2 |
पीसने वाले पहिया का आकार (OD * W * OD) |
एमएम | Φ305*150*Φ120 |
| 3 |
पहिया का आकार समायोजित करना (OD * W * OD) |
एमएम | Φ205*150*Φ90 |
| 4 | पीसने वाले पहिया की गति | आरपीएम | 1950 आरपीएम |
| 5 |
पहिया गति समायोजन (निरंतर परिवर्तनीय गति) |
आरपीएम | 0-320 |
| 6 |
पीस पहिया ड्राइव मोटर |
केडब्ल्यू | 7.5 |
| 7 |
समायोज्य पहिया मोटर (सर्वो मोटर) |
केडब्ल्यू | 2.0 |
| 8 |
हाइड्रोलिक पंप मोटर को चलाता है |
केडब्ल्यू | 1 एचपी |
| 9 |
शीतलन पंप मोटर को चलाता है |
केडब्ल्यू | 0.125HP |
| 10 |
घुड़सवारी को समायोजित करने वाला हाथ का घुड़सवारी |
एमएम |
3.5/ आरपीएम 0.02/ स्केल |
| 11 |
समायोज्य पहिया बारीक समायोज्य हाथ पहिया |
एमएम |
0.1/ से 0.001/ स्केल |
| 12 |
बेंच फ़ीड हैंड व्हील |
एमएम |
7/ आरपीएम 0.05/ स्केल |
| 13 |
तालिका सूक्ष्म समायोजन हाथ पहिया |
एमएम |
0.2/ मोड़ 0.001/ स्केल |
| 14 | फ़ीड हैंड व्हील को ट्रिम करें | एमएम |
1.5 / घूर्णन 0.01 / पैमाने |
| 15 |
पहिया झुकाव कोण समायोजित करें |
डिग्री | +5°−3° |
| 16 |
रोटेशन कोण समायोजित करें |
डिग्री | ±6° |
| 17 | यांत्रिक आयाम | एमएम | 1800×1400×1450 मिमी |
| 18 | पैकिंग का आकार | एमएम | 2350 × 1650 × 1770 मिमी |
| 19 | यांत्रिक भार | किलो | 1800 किलो |
| 20 | पैकिंग का वजन | किलो | 2000 किलो |
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2स्वचालित स्नेहन प्रणाली
मुख्य शाफ्ट SNCM-21H मिश्र धातु इस्पात से बना है, टेम्परिंग, कार्बोराइजिंग गर्मी उपचार और फिर कंप्यूटर नियंत्रित क्रायोजेनिक उपचार के बाद, इसकी सतह कठोरता HRC-62 ° से ऊपर तक,एकल प्रभावी कठोरता परत 1 तक.5 मिमी ऊपर. FX-12S धुरी गतिशील तेल फिल्म धुरी को अपनाता है.
3. पहिया ड्राइव प्रणाली को समायोजित करेंः
समायोजन पहिया के धुरी का ड्राइविंग मोटर ताइवान की YAS KAWA सर्वो मोटर को अपनाता है, और FX-12S गति नियंत्रण 0 ~ 320rpm इष्टतम रैखिक गति को समायोजित करने के लिए।जब समायोज्य पहिया का बाहरी व्यास बदलता है, रैखिक गति अभी भी समान रख सकती है, जो मशीनिंग वर्कपीस की सटीकता और खत्म सुनिश्चित करती है और सर्वोत्तम उत्पाद को पीसती है।
सर्वो मोटर कुशलता से डिजाइन और समायोजन पहिया बॉक्स पर स्थापित है और सीधे सिंक्रोनस बेल्ट द्वारा संचालित है,जो पीसने के दौरान एक ही समय में समायोजन पहिया के साथ झुकाव कोण मारा जा सकता हैयह सुनिश्चित करने के लिए कि दोनों बेल्ट व्हील्स हमेशा समानांतर हों,जो पुराने प्रकार के केंद्रहीन चक्की के चेन बहु-खंड ट्रांसमिशन और चेन कोण द्वारा लाए गए कई प्रतिकूल प्रभावों के कारण होने वाले जड़ता हानि को दूर करता है, और श्रृंखला और ज़िप स्प्रिंग के लगातार प्रतिस्थापन से बचता है।
4.मुख्य शाफ्ट के तेल के परिसंचरण प्रणालीः
धुरी स्वचालित स्नेहन परिसंचारी तेल (वरिष्ठ धुरी तेल 10 #) और तेल दबाव ड्रेसिंग डिवाइस एक ही तेल पंप, बाहरी तेल टैंक, साफ करने और तेल बदलने के लिए आसान है,धुरी दोहरी सर्किट डिवाइस फिल्टर के माध्यम से तेल परिसंचरण और दबाव नियामक से लैस, धुरी के जीवन को सुनिश्चित करने के लिए।
