उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पीस पहिया व्यास: | 6-150 मिमी | ग्राइंडिंग व्हील होल व्यास: | 20 मिमी |
|---|---|---|---|
| ग्राइंडिंग व्हील मोटर पावर: | 0.75 किलोवाट | ग्राइंडिंग व्हील मोटर की गति: | 2800r/मिनट |
| ग्राइंडिंग व्हील मोटर वोल्टेज: | 220 वोल्ट | पीस पहिया गति: | 3000 आरपीएम |
| पीसने वाले पहिये की मोटाई: | 20 मिमी | शक्ति: | 2.2 किलोवाट |
| गति: | 2800r/मिनट | तालिका का आकार: | 400 मिमी |
| टेबल स्पीड: | 2-20 मी / मिनट | टेबल यात्रा: | 300 एमएम |
| वोल्टेज: | 220 वोल्ट | वजन: | 400 किलो |
| व्हीलहेड कुंडा कोण: | ± 30 डिग्री | शुद्ध भार: | 1500 किलो |
| वर्कपीस का वजन: | 100 किलो | वर्कपीस की घूर्णन गति: | 50 आरपीएम |
| टेबल मोटर पावर: | 0.75 किलोवाट | ग्राइंडिंग व्हील मोटर: | 7.5 किलोवाट |
| व्हीलहेड मोटर पावर: | 2.2 किलोवाट | आवृत्ति: | 50 हर्ट्ज |
| बिजली स्रोत: | विद्युत | वर्कपीस का आकार: | 50-200 |
| टेलस्टॉक टेपर: | मीट्रिक टन -3 | आकार: | 1300*1300*1700 मिमी |
| प्रमुखता देना: | छोटे आंतरिक व्यास के आंतरिक पीसनेवाला,150 मिमी व्यास का आंतरिक पीसनेवाला,मल्टीफंक्शनल ग्राइंडिंग सिस्टम आंतरिक ग्राइंडर |
||

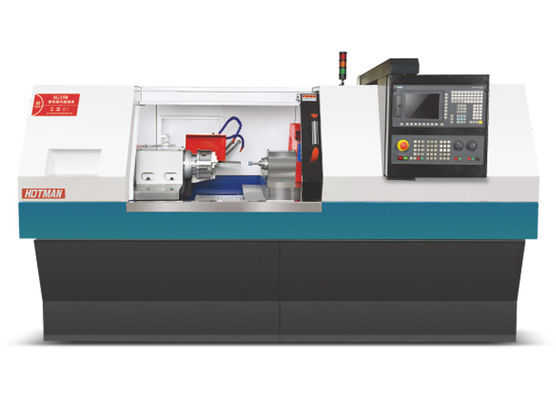

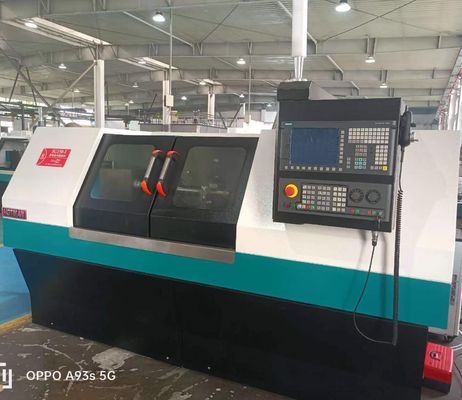

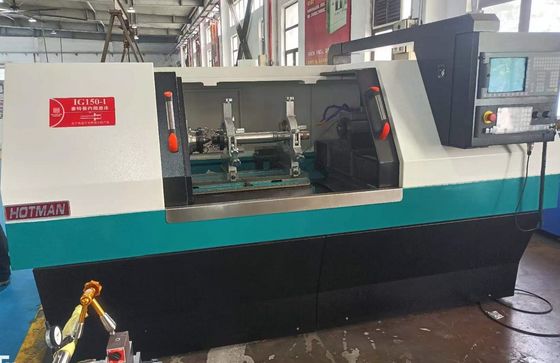

150 मिमी से कम के छोटे आंतरिक व्यास के लिए आंतरिक ग्राइंडर, बहुक्रियाशील ग्राइंडिंग सिस्टम
मशीन टूल्स की सटीकता:
मशीन उपकरण सटीकता परीक्षण सूची (शामिल)
हॉटमैन की अंतर पीसने वाली मशीन द्वारा पीसने (पीसने) के बाद, निम्नलिखित आवश्यकताओं को पूरा किया जाना चाहिए: (विभिन्न सामग्रियों के लिए विभिन्न पीसने वाले पहियों का उपयोग किया जाना चाहिए)
| नहीं. | मॉडल | काम का टुकड़ा | गोलपन | कड़वाहट |
| 1. | IC150 | मानक नमूना | ≤0.002 मिमी | ≤Ra0.25 |
नोटः कच्चे पीसने (आमतौर पर पीसने की मात्रा 0.02~0.05mm); ठीक पीसने (आमतौर पर पीसने की मात्रा 0.005~0.015mm)
उपकरण का वर्णनः
शरीर और घटकों को मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट किया गया है, जिसे कृत्रिम रूप से सामान्यीकृत गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है। घटकों को यास्डा द्वारा संसाधित किया जाता है,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार स्नेहन किया जाता है ताकि अधिक सेवा जीवन और सटीकता सुनिश्चित हो सके।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
सिमेंस 828 डी सीएनसी स्वचालित पीसने की प्रणाली से लैस, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख संचालन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए।
पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
पीस पहिया धुरी के मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.

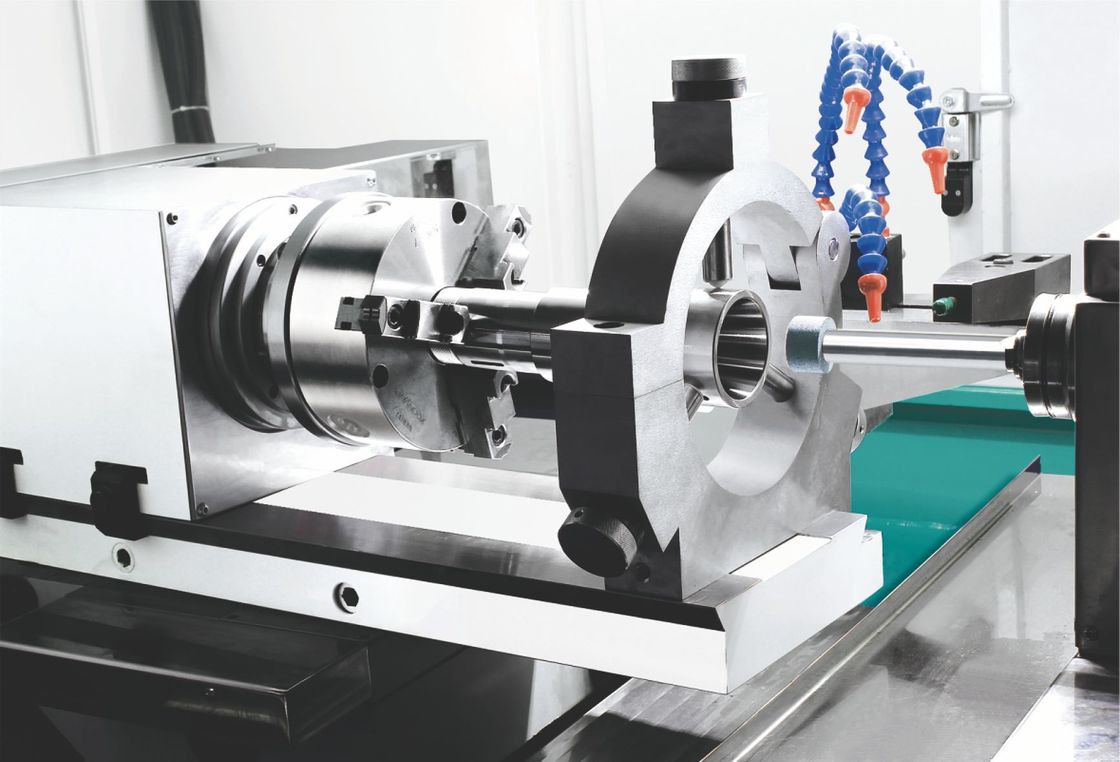

पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता है.
मानक विन्यास के रूप में संख्यात्मक नियंत्रण प्रणाली, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान।उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
तकनीकी विनिर्देश:
| परियोजना | इकाई | मॉडलःIG150 | |
| तालिका का अधिकतम घूर्णन व्यास | मिमी | 0-150 |
के बीच अधिकतम दूरी | मिमी | 600 | |
| अधिकतम पीसने का व्यास | मिमी | 320 | |
| दो पिरिएटल हृदयों के बीच अधिकतम भार | किलोग्राम | 60 ((उच्च कार्य) /20 (केवल कार्यशील व्यक्ति) | |
| पीसने वाले पहिया का आकार (व्यास × चौड़ाई × एपर्चर) | मिमी | 455×38 ((32-50) ×127 | |
| पीसने वाले पहिया की गति | आरपीएम | 1650 | |
| पीसने वाले पहिया की अधिकतम रैखिक गति | m/s | 40 ((उच्च गति वाले पीसने वाले पहिया 65 तक) | |
| पीसने वाले पहियों का ड्रेसिंग | मिमी | स्वचालित प्रकार | |
| फ़ीड कोण | डिग्री | 90 |
| फ़ीड स्ट्रोक | मिमी | 250 | |
| एक्स अक्ष तेजी से चलती गति | m/min | 6 | |
| न्यूनतम एक्स-अक्ष फ़ीड | मिमी | 0.001 | |
सिर का फ्रेम | धुरी की गति | आरपीएम | 50 से 500 |
| धुरी का रूप | समवर्ती या केन्द्रित | ||
| अंगूठे का विनिर्देश | एमटी-4 | ||
पुच्छल सीट | स्वतः दूरबीन दूरी | मिमी | 40 |
| अंगूठे का विनिर्देश | एमटी-4 | ||
काम की मेज | Z अक्ष तेज गति | m/min | 8 |
| न्यूनतम z-अक्ष फ़ीड | मिमी | 0.001 | |
| अधिकतम यात्रा | मिमी | 550 | |
| घूर्णन का कोण | डिग्री | + 6/-9 | |
| पीस पहिया धुरी मोटर | केडब्ल्यू | 3.75/5.5 |
| एक्स-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | |
| Z-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | |
| हेडफ्रेम स्पिंडल मोटर | केडब्ल्यू | 0.75 | |
| शीतलन पंप मोटर | केडब्ल्यू | 0.75 | |
| चिकनाई तेल मोटर | केडब्ल्यू | 0.25*2 | |
| टेल स्टॉक ऑयल पंप मोटर | केडब्ल्यू | 0.75 | |
| मशीन का शुद्ध भार | किलो | 3300 |
| कुल मशीन वजन | किलो | 3500 | |
| पैकेज का आकार (लंबाई * चौड़ाई * ऊंचाई) | मिमी | 2800*2000*2000 | |
