उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नियंत्रक: | फैनुक 0आई-टीडी | अधिकतम घूर्णन व्यास: | 200 मिमी |
|---|---|---|---|
| अधिकतम टर्निंग लंबाई: | 500 मिमी | उत्पाद का नाम: | परिशुद्धता सीएनसी खराद |
| धुरी मोटर शक्ति: | 7.5 किलोवाट | स्पिंडल स्पीड: | 6000RPM |
| टेलस्टॉक टेपर: | माउंट4 | टेलस्टॉक यात्रा: | 200 मिमी |
| उपकरण पत्रिका क्षमता: | 12 पीसी | औज़ार शैंक: | बीटी40 |
| एक्स/जेड एक्सिस फ़ीड दर: | 10/15 मी/मिनट | एक्स/जेड अक्ष त्वरित पार: | 20/30 मी/मिनट |
| एक्स/जेड एक्सिस यात्रा: | 200/300 मिमी | संरचना: | फ्लैट बिस्तर खराद |
| शीतलन प्रणाली: | हवा ठंडी करना | मशीन का प्रकार: | सीएनसी लेथ |
| प्रमुखता देना: | भारी काटने सीएनसी लेथ मशीन,सर्वो प्रोग्राम करने योग्य टेलसीट सीएनसी लात मशीन,मोटर चालित स्पिंडल सीएनसी लेथ मशीन |
||
सीएनसी लेथ मशीनसर्वो प्रोग्रामेबल टेलसीट और मोटर चालित स्पिंडल के साथ भारी काटने के लिए

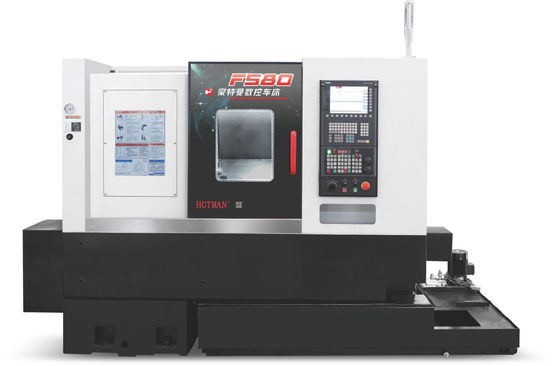

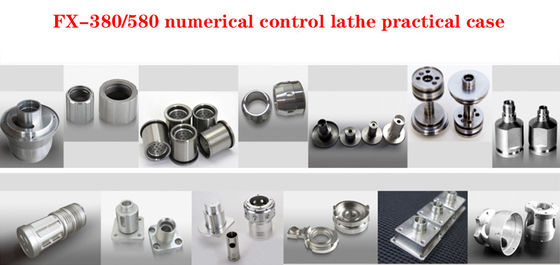

सीएनसी लेथ मशीन F580 एक पूर्ण-विशेषताओं वाला सीएनसी लेथ है जो उच्च गति, उच्च कठोरता और उच्च परिशुद्धता को एकीकृत करता है।यह व्यापक रूप से ऑटोमोबाइल जैसे विभिन्न उद्योगों में छोटे और मध्यम आकार के सटीक भागों की उच्च दक्षता प्रसंस्करण जरूरतों को पूरा कर सकता है, इलेक्ट्रॉनिक्स, घरेलू उपकरण, एयरोस्पेस, मोल्ड, उपकरण और मीटर।

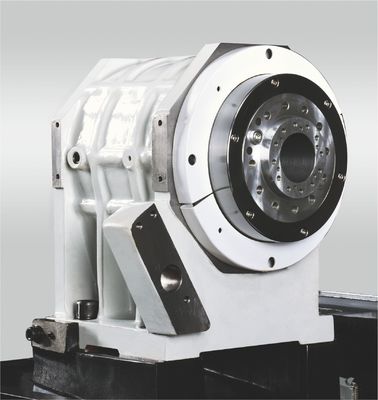

धुरीः धुरी एक उच्च शक्ति, उच्च टोक़, उच्च गति, उच्च परिशुद्धता धुरी संरचना को अपनाता है,अच्छी प्रसंस्करण सटीकता और दक्षता सुनिश्चित करने के लिए एनएसके उच्च परिशुद्धता पी 4 स्तर के बीयरिंग और दक्षिण कोरिया के सैमचेन-ली 8-इंच ठोस चक सिलेंडर से लैस.
टावरः 12-स्थिति ड्रम के आकार का टावर गति सुनिश्चित करने के लिए सर्वो मोटर इंडेक्सिंग, चाप के आकार का गियर पोजिशनिंग और हाइड्रोलिक क्लैंपिंग संरचना को अपनाता है,विनिमय सटीकता और उपकरण परिवर्तन की कठोरता.
एक्स/जेड ड्राइवः एक्स/जेड अक्ष को THK C3 ग्रेड के सटीक गेंद शिकंजा द्वारा संचालित किया जाता है और THK P-ग्रेड के रैखिक गाइडों के साथ मेल खाता है, जिनकी गतिशीलता अच्छी होती है।एक्स और जेड अक्षों की तेज गति क्रमशः 30 मीटर/मिनट और 36 मीटर/मिनट है.
1भारी काटनेः उच्च कठोरता का धुरी और उपकरण टावर
2.F580A सर्वो प्रोग्राम करने योग्य टेल सीट के साथ
●स्पिंडल असर आयातित प्रीप्रिस्ड उच्च परिशुद्धता कंक्रीट गेंद असर को अपनाता है, जो स्पिंडल को उच्च कठोरता और सटीकता देता है।
●सटीक अनुक्रमण के साथ एकीकृत कटर टॉवर,काटने के टॉवर और स्लाइडिंग सेडल कास्टिंग प्रसंस्करण के दौरान हस्तक्षेप पैटर्न बढ़ाने के लिए मजबूत कर रहे हैं परिधि और उपकरण टॉवर के मोड़ त्रिज्या. काटने के प्रदर्शन को और बढ़ाएं।
●मशीन टूल्स की गाइड रेल को चौड़ा करें, लीड स्क्रू के व्यास को बढ़ाएं, मशीन टूल्स की काटने की कठोरता में और सुधार करें, जिससे भारी काटने की प्रसंस्करण के लिए अधिक अनुकूल हो।
●सर्वो प्रोग्राम करने योग्य टेलसीट, स्टैंडर्ड के साथ सक्रिय केंद्र (वैकल्पिक अंतर्निहित घुमावदार आस्तीन) ।
उपकरण का वर्णनः
शरीर और घटकों को मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट किया गया है, जिसे कृत्रिम रूप से सामान्यीकृत गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है। घटकों को यास्डा द्वारा संसाधित किया जाता है,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार क्लैंपिंग प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
मशीन गाइड रेल और सटीक गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई की जाती है ताकि अधिक सेवा जीवन और सटीकता सुनिश्चित हो सके।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
सिमेंस 828 डी सीएनसी स्वचालित पीसने प्रणाली से लैस, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि
पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
पीस पहिया धुरी के मानक विन्यास चार रियर और दो रियर असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीसने की दक्षता और अच्छी पीसने की सतह की गुणवत्ता।
मानक विन्यास के रूप में संख्यात्मक नियंत्रण प्रणाली, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान।उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
तकनीकी विनिर्देश:
| परियोजना | इकाई | मॉडलःF580 | |
| तालिका का अधिकतम घूर्णन व्यास | मिमी | 500 |
अधिकतम प्रसंस्करण व्यास | मिमी | 350 | |
| अधिकतम प्रसंस्करण लंबाई | मिमी | 530 | |
| दो पिरिएटल हृदयों के बीच अधिकतम भार | किलोग्राम | 200 | |
| स्पिंडल अधिकतम गति | आरपीएम | 4500 | |
| पीसने वाले पहिया की अधिकतम रैखिक गति | m/s | 40 ((उच्च गति वाले पीसने वाले पहिया 65 तक) | |
| पीसने वाले पहियों का ड्रेसिंग | मिमी | स्वचालित प्रकार | |
| फ़ीड कोण | डिग्री | 90 |
| फ़ीड स्ट्रोक | मिमी | 250 | |
| एक्स अक्ष तेजी से चलती गति | m/min | 6 | |
| न्यूनतम एक्स-अक्ष फ़ीड | मिमी | 0.001 | |
सिर का फ्रेम | धुरी की गति | आरपीएम | 50 से 500 |
| धुरी का रूप | समवर्ती या केन्द्रित | ||
| अंगूठे का विनिर्देश | एमटी-4 | ||
पुच्छल सीट | स्वतः दूरबीन दूरी | मिमी | 40 |
| अंगूठे का विनिर्देश | एमटी-4 | ||
काम की मेज | Z अक्ष तेज गति | m/min | 8 |
| न्यूनतम z-अक्ष फ़ीड | मिमी | 0.001 | |
| अधिकतम यात्रा | मिमी | 550 | |
| घूर्णन का कोण | डिग्री | + 6/-9 | |
| पीस पहिया धुरी मोटर | केडब्ल्यू | 3.75/5.5 |
| एक्स-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | |
| Z-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | |
| हेडफ्रेम स्पिंडल मोटर | केडब्ल्यू | 0.75 | |
| शीतलन पंप मोटर | केडब्ल्यू | 0.75 | |
| चिकनाई तेल मोटर | केडब्ल्यू | 0.25*2 | |
| टेल स्टॉक ऑयल पंप मोटर | केडब्ल्यू | 0.75 | |
| मशीन का शुद्ध भार | किलो | 3300 |
| कुल मशीन वजन | किलो | 3500 | |
| पैकेज का आकार (लंबाई * चौड़ाई * ऊंचाई) | मिमी | 2800*2000*2000 | |
F580M सर्वो प्रोग्राम करने योग्य टेलसीट/पावर कटर टावर के साथ
●बीएमटी55 विद्युत उपकरण धारक इंटरफ़ेस, मोड़-मिलिंग समग्र मशीनिंग प्राप्त करने के लिए।
● उच्च गति, उच्च परिशुद्धता निर्मित मोटर चालित धुरी के साथ धुरी, मध्यवर्ती संचरण तंत्र को रद्द, उच्च गति संचालन के दौरान कंपन और थर्मल परिवर्तन को कम,मशीनिंग सटीकता और उत्कृष्ट सतह मोटापा सुनिश्चित.
●आटोमेटिक इंस्टॉलेशन इंटरफेस आरक्षित, स्वचालित उत्पादन लाइन में तेजी से और आसानी से विस्तारित किया जा सकता है।
●पूरी तरह से संलग्न सुरक्षा, 70 किलोग्राम उच्च दबाव वाली जल प्रणाली से लैस किया जा सकता है।
●सर्वो प्रोग्राम करने योग्य टेलसीट, स्टैंडर्ड के साथ सक्रिय केंद्र (वैकल्पिक अंतर्निहित घुमावदार आस्तीन) ।
●स्पिंडल को एन्कोडर से लैस किया गया है ताकि उच्च परिशुद्धता वाले इंटरपोलेशन मशीनिंग और उच्च विश्वसनीय कोणीय स्थिति का एहसास हो सके।
