उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| ग्राइंडिंग व्हील फीडिंग स्पीड: | 0.01-0.2मिमी/मिनट | टेबल स्पीड: | 0.1-3 मी/मिनट |
|---|---|---|---|
| पीस पहिया व्यास: | 6-200 मिमी | ग्राइंडिंग व्हील फीडिंग मोटर टॉर्क: | 1.5Nm |
| पीस पहिया गति: | 32000 आरपीएम | ग्राइंडिंग व्हील फीडिंग मोटर पावर: | 0.75 किलोवाट |
| टेबल मोटर पावर: | 0.75 किलोवाट | पीसने के पहिये को खिलाते हुए मोटर की दोहरावशीलता: | 0.001 मिमी |
| एक्स/जेड अक्ष फ़ीड न्यूनतम संकल्प: | 0.001 मिमी | मैक्स वर्कटेबल यात्रा: | 500 मिमी |
| एक्स-अक्ष फीडिंग गति: | 0.1-15 | ||
| प्रमुखता देना: | उच्च परिशुद्धता आंतरिक पीसने की मशीन,बड़े आकार की आंतरिक पीसने की मशीन,सीएनसी आंतरिक पीसने की मशीन |
||

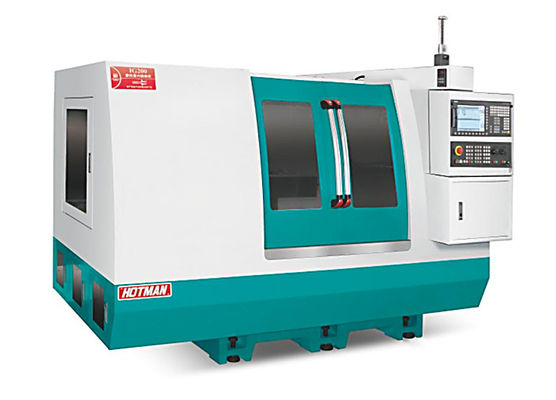

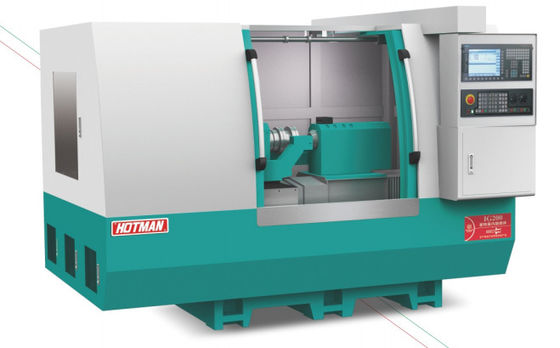

उच्च परिशुद्धता सीएनसी आंतरिक पीसने की मशीन के लिए बड़े आकार, अधिशेष पीसने वॉल्यूम वर्कपीस
उपकरण का वर्णनः
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार क्लैंपिंग प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2एक स्वचालित केंद्रीकृत स्नेहन प्रणाली मशीन के रैखिक गाइडों और गेंद शिकंजा को लगातार स्नेहन करती है, जो लंबी सेवा जीवन और उच्च परिशुद्धता सुनिश्चित करती है।शीतलन प्रणाली मशीन शरीर के साथ अलग है, जो कंपन को समाप्त करता है और गर्मी विकिरण को मदद करता है।
3पीसने वाले पहिया का धुरी उच्च गति, उच्च परिशुद्धता, उच्च कठोरता, कम कंपन, कम शोर और कम तापमान वृद्धि की विशेषताओं के साथ एक विद्युत धुरी को अपनाता है।ड्राइविंग प्रणाली एक पानी शीतलन प्रणाली द्वारा ठंडा है यह सुनिश्चित करने के लिए कि पीस पहिया सिर हमेशा एक थर्मल स्थिर राज्य में काम करता है, पीसने के पहिया को अधिक स्थिर बनाता है, और कार्य दक्षता दोगुनी हो जाती है। प्रसंस्करण आवश्यकताओं के अनुसार, 24000-60000rpm की विभिन्न गति के साथ इलेक्ट्रिक स्पिंडल वैकल्पिक हैं;गहरे अंदरूनी घेरे वाले काम के टुकड़ों के लिए, एक एकीकृत धुरी सटीक पीसने को प्राप्त करने के लिए अनुकूलित किया जा सकता है।
4यह जर्मन सीएमएनएस सीएनसी प्रणाली को अपनाता है और आगे के विकास से गुजरता है।यह एक उपयोगकर्ता के अनुकूल मानव-मशीन संवाद संचालन इंटरफ़ेस है और सीमेंस उच्च प्रदर्शन सर्वो मोटर्स से लैस है, जो उपकरण सीएनसी प्रणाली और ट्रांसमिशन प्रणाली बेहतर संगतता है। यह भी स्वचालित रेत ड्रेसिंग और स्वचालित ऑफसेट समारोह है,जो फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करता है.
5. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
6. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.
7. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर की जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।
8.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
तकनीकी विनिर्देश:
| पद | इकाई | आईजी 150 | आईजी200 | सहायक उपकरण | |
|
प्रसंस्करण क्षमता |
पीसने के व्यास की सीमा | मिमी | Ø6-Ø150 | Ø6-Ø200 |
● पीसने का शीतलन यंत्र ● डायमंड पेन ● कोण समायोजन तालिका ● औजारों का बक्सा और उपकरण ● स्पिंडल ग्राइंडिंग व्हील एडाप्टर ● उच्च गति वाले पीसने वाले धुरी ● बुनियादी समायोजन ब्लॉक
विशेष सामान ● हाइड्रोलिक तीन-जांबा चक 6′′ ●सी हक फ्लैंज 6′′ ● 30000rpm यांत्रिक धुरी, विभिन्न गति विद्युत धुरी ● स्वचालित आंतरिक व्यास मापने वाला उपकरण |
| पीसने की गहराई h | मिमी | 150 | 170 | ||
| पीसने वाले कार्यक्षेत्र का अधिकतम बाहरी व्यास | m m e | 220 | 220 | ||
| कार्यक्षेत्र का त्रिज्या | m m | 380 | 400 | ||
| स्थापित करने योग्य चक विनिर्देश | 6′′ हाइड्रोलिक/मैनुअल चक | 6′′ हाइड्रोलिक/मैनुअल चक | |||
| बेडसाइड बॉक्स घूर्णन कोण | डिग्री | सामने 2/पीछे 15 | आगे 2/पीछे 20 | ||
|
पीसने पहिया धुरी पैरामीटर |
आंतरिक छेद पीसने वाले धुरी की शक्ति | केडब्ल्यू | 1.5 | 7.5 | |
| आंतरिक छेद पीसने वाले धुरी की गति | आरपीएम | 20000 यांत्रिक धुरी | विद्युत धुरी की गति वैकल्पिक | ||
|
हेडस्टॉक स्पिंडल मापदंड |
धुरी की गति | आरपीएम | 50-1500 | 50-1500 | |
| धुरी का रूप | आस्तीन संरचना असर धुरी | आस्तीन संरचना असर धुरी | |||
| कॉपर छेद विनिर्देश | एमटी-5 | एमटी-5 | |||
| स्पिंडल ड्राइव विधि | सर्वो मोटर | सर्वो मोटर | |||
|
एक्स अक्ष (वर्कपीस स्पिंडल) |
एक्स-अक्ष फ़ीड यात्रा | m m | 410 | 410 | |
| एक्स-अक्ष तेज गति गति | mm/ m i n | 0.1 -10 | 0.1 -10 | ||
| एक्स-अक्ष फ़ीड न्यूनतम संकल्प | m m | 0.001 | 0.001 | ||
| एक्स-अक्ष सर्वो मोटर शक्ति | क्वि | 2.2 | 2.2 | ||
|
Z अक्ष (कार्य तालिका) |
Z-अक्ष तेज गति गति | mm/ m i n | 0.1 -10 | 0. 1 -10 | |
| Z-अक्ष न्यूनतम फ़ीड रिज़ॉल्यूशन | m m | 0.001 | 0.001 | ||
| अधिकतम चलती रेंज | m m | 540 | 410 | ||
| Z-अक्ष सर्वो मोटर की शक्ति | केडब्ल्यू | 2.2 | 2.2 | ||
|
मोटर |
पीस पहिया धुरी मोटर | केडब्ल्यू | 7.5 | 7. 5 | |
| एक्स-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | 2.2 | ||
| Z-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | 2.2 | ||
| हेडस्टॉक स्पिंडल मोटर (सर्वो) | केडब्ल्यू | 1.5 | 1. 5 | ||
| शीतलन जल पंप मोटर | केडब्ल्यू | 0.75 | 0.75 | ||
| स्नेहक मोटर | केडब्ल्यू | चौथाई | चौथाई | ||
| अन्य | मशीन का आकार (एल × डब्ल्यू × एच) | m m | 2400 × 1930 × 1790 | 2400 × 1930 × 1790 | |
| जी.डब्ल्यू (लगभग) | किलो | 3500 | 4000 | ||
उत्पाद का वर्णन:
आंतरिक पीसने की मशीन औद्योगिक संचालन के लिए एक अपरिहार्य उपकरण है जिसमें घटकों के सटीक पीसने और परिष्करण की आवश्यकता होती है।एक पीस पहिया व्यास 200 मिमी, और 50-200 मिमी से लेकर वर्कपीस साइज रेंज, इंटरनल ग्राइंडर मशीन 100 किलोग्राम तक के वर्कपीस को संभालने में सक्षम है।पीस पहिया खिला मोटर गति 50-1000rpm से समायोजित किया जा सकता है, यह विभिन्न अनुप्रयोगों के लिए उपयुक्त बनाता है। आंतरिक ग्राइंडर मशीन भी एक आंतरिक ग्राइंडर विधानसभा और आंतरिक ग्राइंडिंग तंत्र है,उपयोगकर्ताओं को सटीक और सटीक भागों का उत्पादन करने में सक्षम.
HOTMAN की आंतरिक पीसने की मशीन IG200 पेशेवर उपयोग के लिए डिज़ाइन की गई एक सटीक आंतरिक पीसने की मशीन है। इसमें CE प्रमाणन है जो इसकी उच्च गुणवत्ता सुनिश्चित करता है।इस उत्पाद के लिए न्यूनतम आदेश मात्रा 1 है और कीमत 3 हैयह लकड़ी के बक्से में पैक किया जाता है और डिलीवरी का समय 60 दिन है। भुगतान की शर्तें टी/टी हैं। पीसने वाले पहिया को खिलाती मोटर की गति 50-1000 आरपीएम के बीच है और टेबल का आकार 400 मिमी है।पीस पहिया की गति 1400rpm है, पीस पहिया का व्यास 200 मिमी है और पीस पहिया खिला मोटर के टोक़ 1.5N.m है।
आंतरिक पीसने की मशीन IG200 उन लोगों के लिए एकदम सही उपकरण है जिन्हें एक विश्वसनीय और सटीक आंतरिक पीसने की प्रणाली की आवश्यकता है। इसका उपयोग करना आसान है और इसमें एक शक्तिशाली मोटर है।यह मशीन भी अत्यंत टिकाऊ है और सुचारू संचालन प्रदान करती हैयह विभिन्न प्रकार के अनुप्रयोगों के लिए उपयुक्त है जैसे कि पीसने, शॉनिंग, पॉलिशिंग, और अधिक। इसके उच्च गुणवत्ता वाले घटकों और विश्वसनीय प्रदर्शन के साथ,आप यह सुनिश्चित कर सकते हैं कि आप अपने पैसे के लिए सबसे अच्छा मूल्य प्राप्त कर रहे हैं.
HOTMAN की आंतरिक पीसने की मशीन IG200 उन लोगों के लिए एक विश्वसनीय और सटीक उपकरण है जिन्हें सर्वोत्तम आंतरिक पीसने की प्रणाली की आवश्यकता है। यह उपयोग करने में आसान, शक्तिशाली और टिकाऊ है। इसके सीई प्रमाणन के साथ,आप यह सुनिश्चित कर सकते हैं कि यह उच्चतम गुणवत्ता का है. न्यूनतम आदेश 1 है और कीमत 3 है. यह एक वुडन बुक में पैक किया गया है और डिलीवरी का समय 60 दिन है. भुगतान की शर्तें टी / टी हैं.पीस पहिया खिला मोटर की गति 50-1000rpm के बीच है और टेबल का आकार 400mm हैचक्की की गति 1400 आरपीएम है, चक्की का व्यास 200 मिमी है और चक्की को खिलाती मोटर का टोक़ 1.5 एन.एम. है।
HOTMAN की आंतरिक पीसने की मशीन IG200 उन लोगों के लिए एकदम सही उपकरण है जिन्हें एक विश्वसनीय और सटीक आंतरिक पीसने की प्रणाली की आवश्यकता है। इसका उपयोग करना आसान है और इसमें एक शक्तिशाली मोटर है।यह मशीन भी अत्यंत टिकाऊ है और सुचारू संचालन प्रदान करती हैइसकी उच्च गुणवत्ता वाले घटकों और विश्वसनीय प्रदर्शन के साथ, आप यह सुनिश्चित कर सकते हैं कि आपको अपने पैसे के लिए सबसे अच्छा मूल्य मिल रहा है।
हम उन्नत आंतरिक पीस मशीन के साथ उच्च गुणवत्ता वाले आंतरिक पीस प्रणाली की पेशकश करते हैं।
