सीएनसी कैम ग्राइंडर, GP32-CBN हार्ड एलॉय डीजल इंजन, मोटरसाइकिल, पंप कैमशाफ्ट के लिए कैमशाफ्ट ग्राइंडिंग मशीन

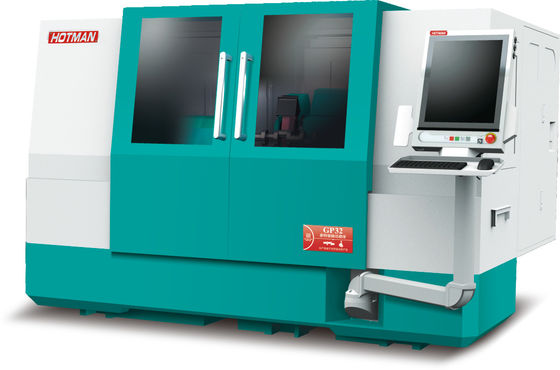

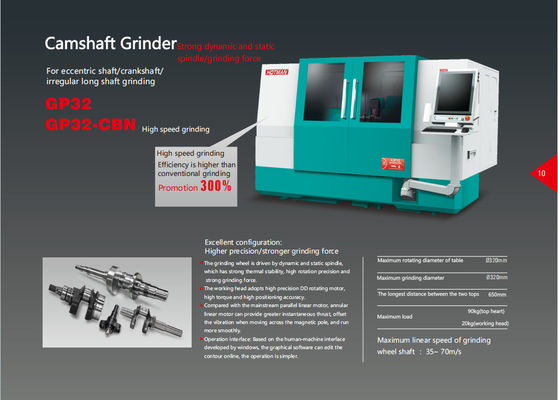

कठोर मिश्र धातु सीएनसी कैमशाफ्ट पीसने की मशीन GP32-CBN

1अति कठोर बिस्तर संरचना।
2निर्मित रेनिशाऊ परिपत्र ग्रिड, अति उच्च परिशुद्धता और कठोर प्रत्यक्ष ड्राइव वर्कपीस हेड के साथ।
3स्विस डिजाइन उच्च परिशुद्धता गतिशील और स्थैतिक पीस पहिया धुरी।
4एक्स-अक्ष रैखिक मार्गदर्शक उच्च असर क्षमता के साथ स्व-सर्कुलेटिंग रोलर संरचना के साथ।
5. जापान C2 परिशुद्धता गेंद शिकंजा ड्राइव टेबल.
6पीसने वाले पहिया के सिर (एक्स-अक्ष) में अंका की अनूठी बेलनाकार रैखिक मोटर का उपयोग किया जाता है।
7हेडेनहाइन 50 एनएम ग्रिड स्केल फीडबैक।
8स्थिर/ घूर्णी दोहरे प्रयोजन के परिशुद्धता वर्कपीस हेड फ्रेम, वायु तरंग समारोह से सुसज्जित।
9उच्च कठोरता वाली हवा में तैरने वाली पूंछ की सीट।
10. लचीला विकल्प विन्यास

उपकरण का वर्णनः

1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।

2.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि

3. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।

4. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता के लिए विशेष workpiece पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.

5. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर की जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।

6.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।


उपकरण मशीनों के विस्तृत तकनीकी विनिर्देश और संरचनात्मक कार्यः
