उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Grinding Wheel Diameter: | 400mm | Grinding length: | 550mm |
|---|---|---|---|
| Grinding Wheel Motor Brand: | Siemens | Grinding Wheel Motor Insulation Grade: | F |
| Type: | Camshaft Grinding Machine | Grinding Wheel Motor Current: | 13A |
| Grinding Wheel Motor Frequency: | 50Hz | Grinding Wheel Motor Model: | 1LE1001-1CB23-4AB4 |
| Grinding Wheel Motor Power: | 7.5kw | Grinding Wheel Motor Protection Level: | IP54 |
| Grinding Wheel Motor Rotating Direction: | CW/CCW | Grinding Wheel Motor Speed: | 1420rpm |
| Grinding Wheel Motor Voltage: | 380V | Grinding Wheel Speed: | 1400rpm |
| Grinding Wheel Width: | 50mm | ||
| प्रमुखता देना: | मोटरसाइकिल केमशाफ्ट पीसने की मशीन,पंप कैमशाफ्ट पीसने की मशीन |
||

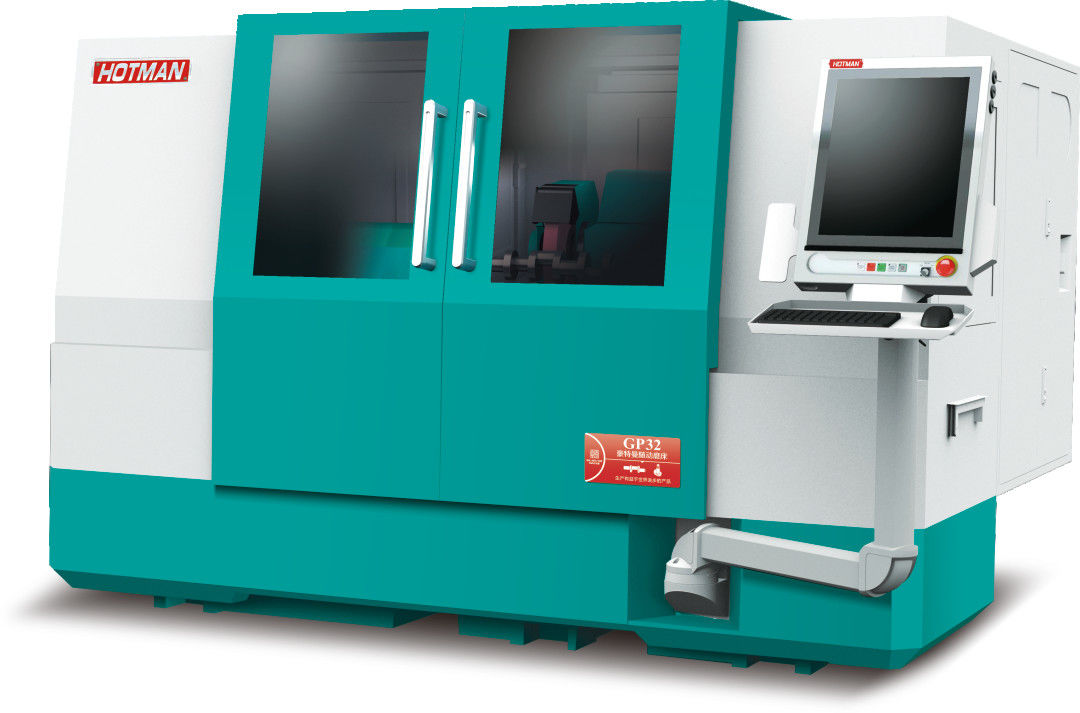

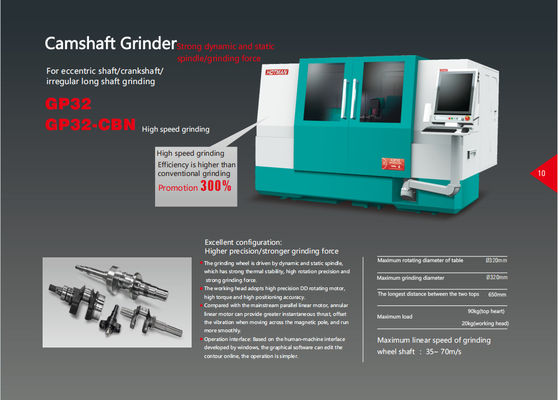

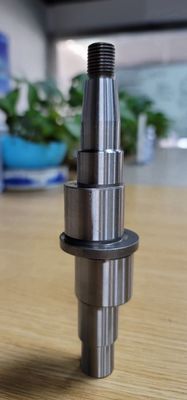

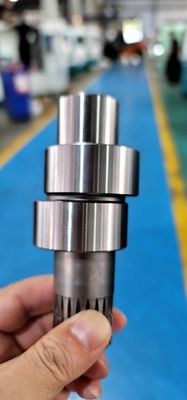

कठोर मिश्र धातु सीएनसी कैमशाफ्ट पीसने की मशीन GP32-CBN
1अति कठोर बिस्तर संरचना।
2निर्मित रेनिशाऊ परिपत्र ग्रिड, अति उच्च परिशुद्धता और कठोर प्रत्यक्ष ड्राइव वर्कपीस हेड के साथ।
3स्विस डिजाइन उच्च परिशुद्धता गतिशील और स्थैतिक पीस पहिया धुरी।
4एक्स-अक्ष रैखिक मार्गदर्शक उच्च असर क्षमता के साथ स्व-सर्कुलेटिंग रोलर संरचना के साथ।
5. जापान C2 परिशुद्धता गेंद शिकंजा ड्राइव टेबल.
6पीसने वाले पहिया के सिर (एक्स-अक्ष) में अंका की अनूठी बेलनाकार रैखिक मोटर का उपयोग किया जाता है।
7हेडेनहाइन 50 एनएम ग्रिड स्केल फीडबैक।
8स्थिर/ घूर्णी दोहरे प्रयोजन के परिशुद्धता वर्कपीस हेड फ्रेम, वायु तरंग समारोह से सुसज्जित।
9उच्च कठोरता वाली हवा में तैरने वाली पूंछ की सीट।
10. लचीला विकल्प विन्यास
उपकरण का वर्णनः
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि
3. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
4. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता के लिए विशेष workpiece पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.
5. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर की जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।
6.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
उपकरण मशीनों के विस्तृत तकनीकी विनिर्देश और संरचनात्मक कार्यः
| परियोजना | पैरामीटर |
| कार्य का दायरा | |
| केंद्र की ऊंचाई | 210 मिमी |
| घूर्णन का अधिकतम व्यास | Φ400 मिमी |
| अधिकतम पीसने का व्यास | Φ550 मिमी |
| दो शीर्षों के बीच पीसने की लंबाई | 550 मिमी |
| टेबल रोटेशन (प्रकार 600) | +6°/-9° |
| दो शीर्षों के बीच अधिकतम असर | 60 किलो |
| पीस पहिया धारक | |
| घुमाए जाने योग्य कोण सीमा (मैनुअल) | ±15° |
| पीसने वाले पहिया के धुरी प्रकार |
गतिशील और स्थैतिक पीस पहिया का मुख्य शाफ्ट (तेल शीतलन के साथ मानक) |
| पीसने वाले पहिया के धुरी की गति सीमा | 1650/1850/2100 आरपीएम |
|
मानक पीसने वाले पहिया का आकार (φ×W×B) |
Φ450×20-50×127 मिमी |
|
विशेष पीसने वाले पहिया का आकार (φ×W×B) |
Φ510×15-50×203 मिमी |
|
पीस पहिया धुरी मोटर शक्ति |
3.75KW/5.5KW |
|
पीसने वाले पहिया की अधिकतम रैखिक गति |
45m/s |
|
पीसने वाले पहिया के धुरी शीतलन मोड |
तेल शीतलन |
| वर्कपीस डायरेक्ट ड्राइव हेड फ्रेम | |
|
गति सीमा चरणहीन गति विनियमन |
0-600 आरपीएम |
| स्पिंडल स्पिंडल छेद का कॉपर | एमटी-4 |
| टूलिंग एडाप्टर आस्तीन का मॉडल | एमटी-4 |
|
काम के टुकड़े के सिर के फ्रेम के घूर्णन कोण सीमा |
+15°/-15° |
|
ग्रिपर का अधिकतम भार (उपकरण के साथ) |
150 एनएम |
|
स्थायी चुंबक सिंक्रोनस मोटर शक्ति (S1-100%/KW) |
3 किलोवाट |
|
निरंतर नामित आउटपुट टॉर्क (S1-100%/A) |
47.8Nm |
| एन्कोडर का ब्रांड | रेनिशा |
| धुरी शीतलन मोड | जल शीतलन |
|
हेडफ्रेम रोटेशन पुनरावृत्ति पोजिशनिंग सटीकता |
±2 आर्क सेकंड |
| शाफ्ट अंत कॉपर छेद runout | ≤0.001 |
| स्पिंडल के अंत के मुखौटे का निकलना | ≤0.002 |
| अक्षीय कठोरता (N/um) | ≥500 |
| रेडियल कठोरता (N/um) | ≥400 |
| हेडफ्रेम आंदोलन मोड | मैनुअल एयर फ्लोट मानक |
| पुच्छल सीट | |
| आस्तीन का व्यास | Φ50 मिमी |
| आस्तीन स्ट्रोक | 40 मिमी |
| मोर्स कॉपर | एमटी-4 |
| पूंछ के आंदोलन का मोड | मैनुअल एयर फ्लोट मानक |
| व्हील होल्डर फ़ीड -X अक्ष (रैखिक मोटर) | |
| एक्स अक्ष का अधिकतम धक्का | 300 मिमी |
| एक्स अक्ष रैखिक मोटर का अधिकतम जोर | 1660-3060N |
| एक्स अक्ष रैखिक मोटर त्वरण | ≤0.2G |
| एक्स अक्ष पर अधिकतम फ़ीड गति | 15 मीटर/मिनट |
|
न्यूनतम एचपीजी (इलेक्ट्रॉनिक हैंड व्हील) फ़ीड |
0.0001 मिमी |
| प्रोग्राम करने योग्य न्यूनतम फ़ीड | 0.0001 मिमी |
|
हीडेहम वृद्धिशील ग्रिड शासक का न्यूनतम संकल्प |
0.0001 मिमी |
| एक्स-अक्ष फ़ीड पोजिशनिंग सटीकता | ≤0.0016 मिमी |
|
एक्स अक्ष फ़ीड की दोहराई गई स्थिति की सटीकता |
≤0.0014 मिमी |
| परियोजना | पैरामीटर |
|
टेबल फ़ीड Z अक्ष (सर्वो मोटर) |
|
| Z-अक्ष स्ट्रोक (प्रकार 600) | 750 मिमी |
| Z-अक्ष सर्वो मोटर की शक्ति | 2.2 किलोवाट |
| अधिकतम Z अक्ष फ़ीड वेग | 8 मीटर/मिनट |
|
एचपीजी इलेक्ट्रॉनिक हैंडव्हील की न्यूनतम वृद्धि |
0.0001 मिमी |
| प्रोग्राम करने योग्य न्यूनतम फ़ीड | 0.0001 मिमी |
|
हीडेहम वृद्धिशील ग्रिटिंग शासक का न्यूनतम संकल्प (वैकल्पिक) |
0.0005 मिमी |
| नियंत्रण प्रणाली | |
| संख्यात्मक नियंत्रण प्रणाली | सोडियम रेनियम |
| सॉफ़्टवेयर | ग्राफिकल इंटरैक्टिव इंटरफ़ेस |
| डिस्प्ले स्क्रीन | 10.4 इंच का टीएफटी रंग प्रदर्शन |
| कीबोर्ड | पूर्ण कीबोर्ड |
| स्मृति | 3जीबी |
| नियंत्रण अक्षों की संख्या |
7 अक्षों तक नियंत्रित किया जा सकता है |
| इंटरफेस | यूएसबी/आरएस232 |
| विद्युत उपकरण मशीन | |
| मानक 3-चरण बिजली की आपूर्ति | 380V 3ph 20Hz |
| नियंत्रण लूप वोल्टेज | 110vAC/24vDC. |
| इनपुट वोल्टेज विचलन सीमा | +/-10% |
|
पूर्ण भार पर बिजली की खपत (मुख्य इंजन) |
36 केवीए |
| वायवीय आपूर्ति | |
| इनपुट दबाव | 5.5bar |
| आवश्यक प्रवाह | 40-50 लीटर/मिनट |
| वायु स्रोत मानक | बीएस आईएसओ 8573-1:2001 |
| पर्यावरणीय पैरामीटर | |
| मानक मशीन शोर | <75dB ((A) |
| परिवेश का तापमान | 0-40°C |
| परिवेश आर्द्रता | ≤ 75% |
| अन्य | |
| पदचिह्न का आकार | 3800×3200mm×2195 |
| ऊँचाई | 2170 मिमी |
| शुद्ध भार | 5440 किलोग्राम |
