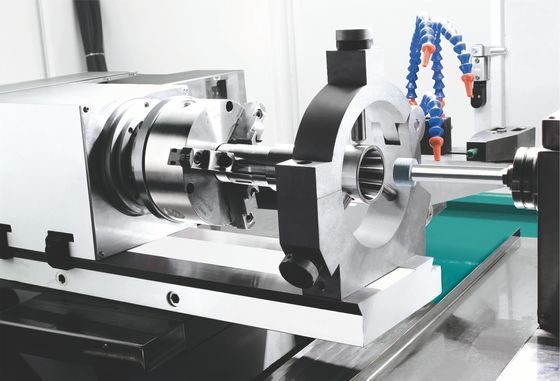

उच्च परिशुद्धता सीएनसी आंतरिक पीसने की मशीन कठोर मिश्र धातु इस्पात के लिए, अधिकतम मशीनिंग पकड़ व्यास 300 मिमी, न्यूनतम पीसने की खुराक 0.001 मिमी

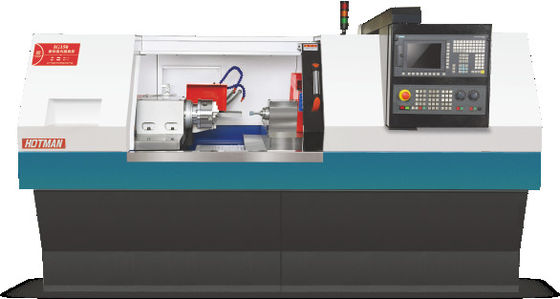

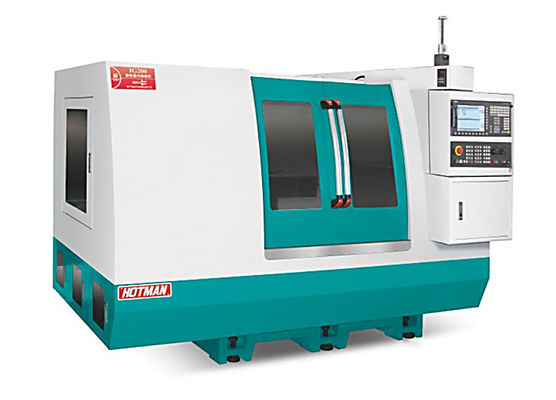

उच्च परिशुद्धता सीएनसी आंतरिक ग्राइंडर-आईजी-300

डिवाइस विवरण:

1. बॉडी और कंपोनेंट्स को मिलहन्ना उच्च ग्रेड कास्ट आयरन FC30 द्वारा कास्ट किया गया है, जिसे कृत्रिम रूप से सामान्यीकृत हीट ट्रीटमेंट दिया जाता है और फिर प्राकृतिक एजिंग द्वारा ट्रीट किया जाता है। कंपोनेंट्स को YASDA, MITSUI SEIKI, TOSHIBA, ELB और अन्य विश्व-स्तरीय उपकरणों द्वारा एक बार क्लैंपिंग प्रोसेसिंग के साथ प्रोसेस किया जाता है। परिशुद्धता आकार माइक्रोन स्तर तक हो सकता है, उच्च परिशुद्धता उपकरण के बुनियादी कंपोनेंट्स को सुनिश्चित करने के लिए।


2. मशीन गाइड रेल और परिशुद्धता बॉल स्क्रू को स्वचालित स्नेहन प्रणाली द्वारा लगातार लुब्रिकेट किया जाता है ताकि लंबी सेवा जीवन और सटीकता सुनिश्चित की जा सके। कूलिंग सिस्टम को बॉडी से अलग किया जाता है ताकि कंपन को खत्म किया जा सके और अनुकूल गर्मी अपव्यय हो सके।

3. सीमेंस 828D सीएनसी स्वचालित ग्राइंडिंग सिस्टम, और द्वितीयक विकास, मैन-मशीन संवाद मूर्ख संचालन से लैस, जिसमें कई वैकल्पिक उपकरण चुनने के लिए हैं, जिनमें आंतरिक छेद ग्राइंडिंग डिवाइस, स्वचालित एंड मेजरिंग डिवाइस, स्वचालित बाहरी व्यास मेजरिंग डिवाइस आदि शामिल हैं।

4. ग्राइंडिंग फीड सिस्टम एक V और हाथ से तैयार परिशुद्धता फावड़े के एक फ्लैट ट्रैक से बना है, जिसमें स्वचालित स्नेहन प्रणाली और C3 स्तर परिशुद्धता ग्राइंडिंग बॉल स्क्रू है, जो सुचारू गति, उत्कृष्ट दोहराए जाने योग्य पोजिशनिंग सटीकता और लंबे ट्रैक जीवन को प्राप्त कर सकता है।

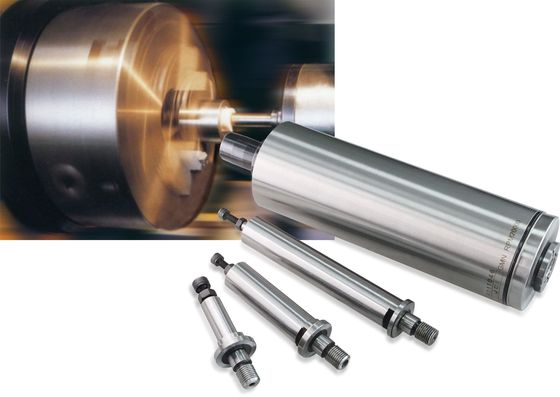

5. ग्राइंडिंग व्हील स्पिंडल का मानक कॉन्फ़िगरेशन रियर चार और रियर दो बेयरिंग संरचना है। उच्च परिशुद्धता गतिशील और स्थिर दबाव स्पिंडल भी चुना जा सकता है, जिसमें उच्च घूर्णन परिशुद्धता, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च ग्राइंडिंग दक्षता और अच्छी ग्राइंडिंग सतह गुणवत्ता की विशेषताएं हैं। विशेष वर्क-पीस ग्राइंडिंग के लिए, ग्राइंडिंग व्हील की गति को समायोजित किया जा सकता है, जो 3500 RPM और 60m/s तक हो सकती है।


6. टेल सीट को कठोर और मजबूत दोनों तरह से डिज़ाइन किया गया है। कास्ट आयरन बॉडी में एक कठोर मिश्र धातु इस्पात स्लाइडिंग सिलेंडर को MT4 टॉप कोर ले जाने के लिए डिज़ाइन किया गया है। स्लाइडिंग सिलेंडर की जैकिंग फोर्स को रियर में एडजस्टमेंट नॉब्स द्वारा आसानी से बदला जा सकता है। विशेष एक्सेसरीज़ ऑयल प्रेशर टेल सीट जिसमें वर्क पार्ट्स को उतारने की सुविधा के लिए एक पेडल है।

7. सीमेंस न्यूमेरिकल कंट्रोल सिस्टम मानक कॉन्फ़िगरेशन के रूप में, द्वितीयक विकास के बाद, सभी चीनी ऑपरेशन इंटरफेस, उपयोग में आसान। सीमेंस हाई परफॉर्मेंस सर्वो मोटर से लैस, उपकरण सीएनसी सिस्टम और ड्राइव सिस्टम में बेहतर संगतता है, साथ ही स्वचालित सैंड रिपेयर और स्वचालित क्षतिपूर्ति फ़ंक्शन के साथ, फीड और ग्राइंडिंग की स्थिरता और परिशुद्धता सुनिश्चित करने के लिए।

तकनीकी विशिष्टता:
