उच्च परिशुद्धता सीएनसी केंद्रहीन पीसने की मशीन उच्च शक्ति के साथ कोई घर्षण निः शुल्क रखरखाव हाइड्रोलिक स्थैतिक धुरी

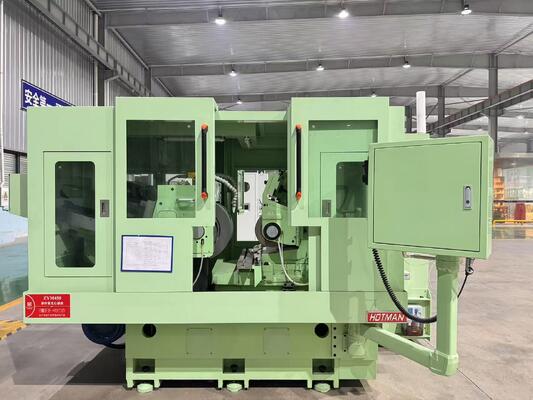

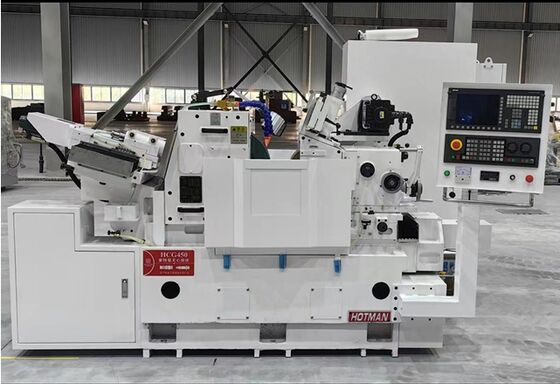

हाइड्रोलिक स्टैटिक डायनामिक स्टेबल इंटरनल सेंटरलेस ग्राइंडिंग मशीन FX-18CNC

डिवाइस विवरण:

1. बॉडी और कंपोनेंट्स को मिल्हाना हाई ग्रेड कास्ट आयरन FC30 द्वारा कास्ट किया जाता है, जिसे कृत्रिम रूप से सामान्यीकृत हीट ट्रीटमेंट दिया जाता है और फिर प्राकृतिक एजिंग द्वारा ट्रीट किया जाता है। कंपोनेंट्स को YASDA, MITSUI SEIKI, TOSHIBA, ELB और अन्य विश्व-स्तरीय उपकरणों द्वारा एक बार क्लैंपिंग प्रोसेसिंग के साथ प्रोसेस किया जाता है। सटीक आकार माइक्रोन स्तर तक हो सकता है, उच्च परिशुद्धता उपकरण के बुनियादी कंपोनेंट्स को सुनिश्चित करने के लिए।

2. स्पिंडल एक स्व-विकसित डबल स्टैटिक प्रेशर फ्रंट सपोर्ट स्पिंडल को अपनाता है जिसमें शुद्ध तरल घर्षण होता है, कम घर्षण प्रतिरोध, कम बिजली की खपत और उच्च ट्रांसमिशन दक्षता होती है; सामान्य संचालन और बार-बार शुरू होने के दौरान, धातुओं के बीच सीधे संपर्क के कारण कोई घिसाव नहीं होता है, और सटीकता बनी रहती है, जीवनकाल अच्छा होता है; चूंकि शाफ्ट का फ्लोटिंग बाहरी तेल के दबाव से प्राप्त होता है, इसलिए इसमें विभिन्न सापेक्ष गति पर उच्च भार-वहन क्षमता होती है, और गति परिवर्तन तेल फिल्म की कठोरता पर बहुत कम प्रभाव डालते हैं; स्नेहन तेल परत में अच्छा एंटी-वाइब्रेशन प्रदर्शन होता है, और शाफ्ट सुचारू रूप से चलता है; तेल फिल्म में त्रुटियों को क्षतिपूर्ति करने का कार्य होता है, जो शाफ्ट और बेयरिंग के बीच होने वाली त्रुटियों के प्रभाव को कम कर सकता है, और शाफ्ट की घूर्णन सटीकता अधिक होती है।

3. रेगुलेटिंग व्हील स्पिंडल ब्रांड डेल्टा के एक सर्वो मोटर का उपयोग करता है, जिसमें 0-250 आरपीएम (डिजिटल नियंत्रण) की सीमा में स्वतंत्र रूप से परिवर्तनीय गति होती है, और रेगुलेटिंग व्हील के व्यास में घिसाव के कारण परिवर्तन होने पर भी इष्टतम और स्थिर रैखिक गति को बनाए रखा जा सकता है, जिससे सर्वोत्तम ग्राइंडिंग गुणवत्ता मिलती है।

सर्वो मोटर को रेगुलेटिंग व्हील होल्डर में स्मार्ट तरीके से असेंबल किया गया है, और सिंक्रोनस बेल्ट के माध्यम से सीधे स्पिंडल को चलाता है, रेगुलेटिंग व्हील के समान झुकाव कोण के साथ, दोनों बेल्ट को हर समय समानांतर रखने के लिए, जो जड़ता के नुकसान से बच सकता है, और पुराने प्रकार के चेन ट्रांसफर सिस्टम द्वारा लाई गई कुछ अन्य असुविधाओं से बच सकता है। पहले की तरह बार-बार चेन या स्प्रिंग बदलने की आवश्यकता नहीं है।

4. स्पिंडल स्वचालित स्नेहन परिसंचारी तेल (उच्च ग्रेड स्पिंडल तेल 10#) और हाइड्रोलिक ड्रेसिंग डिवाइस एक ही तेल पंप से आते हैं, जिसमें एक बाहरी तेल टैंक होता है, जिससे तेल को साफ करना और बदलना आसान हो जाता है। स्पिंडल परिसंचारी तेल को दो तेल फिल्टरिंग डिवाइस द्वारा फ़िल्टर किया जाता है और स्पिंडल के जीवन को सुनिश्चित करने के लिए एक प्रेशर कंट्रोलर से सुसज्जित होता है। शीतलन स्पिंडल तेल के निरंतर तापमान को सुनिश्चित करने के लिए एक डबल-सर्किट कूलिंग सिस्टम को अपनाता है।

5. यह एक डबल फ्लैट रेल गाइड संरचना, 90 मिमी चौड़ी फ्लैट रेल स्लाइडिंग को अपनाता है, निचली प्लेट को एक घुमावदार तेल भरने वाले नाली के साथ डिज़ाइन किया गया है, ट्रैक सतहों के बीच एक लुब्रिकेंट रिटर्न चैनल स्थापित किया गया है, और फीड स्लाइड को घिसाव-प्रतिरोधी गोंद से ढका गया है, जो घर्षण गुणांक को बहुत हद तक कम करता है। यह ट्रैक सतह के घिसाव को बहुत कम करता है, फीड गति बढ़ाता है, संपर्क कठोरता में सुधार करता है, बाद में घिसाव के लिए घिसाव-प्रतिरोधी रबर को बदलना आसान बनाता है, और सेवा जीवन बढ़ाता है। फ्लैट ट्रैक सतहों को घिसाव प्रतिरोध में सुधार करने के लिए उच्च-आवृत्ति हीट ट्रीटमेंट दिया जाता है।

6. समग्र इलेक्ट्रिक सर्किट जापानी फ़ूजी कंपनी के इलेक्ट्रिक सिस्टम का उपयोग करते हैं, जिसमें अच्छे संचालन के साथ-साथ सुंदर उपस्थिति भी होती है। बड़ा और लंबा इलेक्ट्रिक कैबिनेट संचालन और गर्मी विकिरण के लिए सुविधाजनक है।

7. CNC सॉफ़्टवेयर को Hotman द्वारा आगे विकसित किया गया है, और इंटरैक्टिव HMI (ह्यूमन मशीन इंटरफ़ेस) सीखने और संचालित करने में आसान है। बिल्कुल नए सर्वो मोटर, व्हील फीडिंग को एक अक्ष के रूप में और CNC फॉर्म ड्रेसिंग को दूसरे अक्ष के रूप में सुसज्जित किया गया है। सर्वो मोटर और अक्ष के बीच अच्छी संगतता है, और व्हील फीडिंग सटीक है।

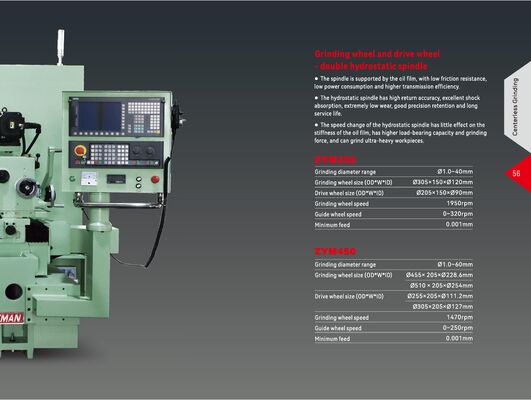

Hotman विनिर्देश (ग्राइंडिंग व्हील भाग सामग्री पर निर्भर करता है)
