उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एक्सिस: | 3- अक्ष | नियंत्रण प्रणाली: | सीएनसी |
|---|---|---|---|
| शीतलन प्रणाली: | हवा ठंडी करना | आयाम: | अनुकूलित |
| चालन प्रणाली: | सर्वो मोटर | फीड दर: | अनुकूलित |
| नाम: | गैन्ट्री सीएनसी मशीन | पुनरावृत्ति: | उच्च |
| धुरी शक्ति: | अनुकूलित | स्पिंडल स्पीड: | अनुकूलित |
| तालिका का आकार: | अनुकूलित | यात्रा रेंज: | अनुकूलित |
| प्रकार: | सीएनसी मशीन | वोल्टेज: | 380v |
| वजन: | अनुकूलित | ||
| प्रमुखता देना: | विरोधी पहनने सीएनसी मशीन गैन्ट्री,380V सीएनसी मशीन गैन्ट्री,वायु शीतलन गैन्ट्री मशीनिंग केंद्र |
||

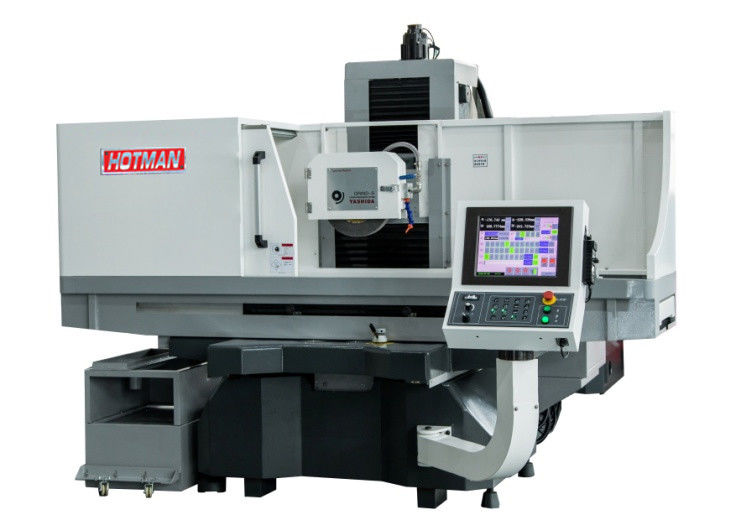

गेंट्री सतह पीसनेवाला FXGS-4080
उपकरण का वर्णनः
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.

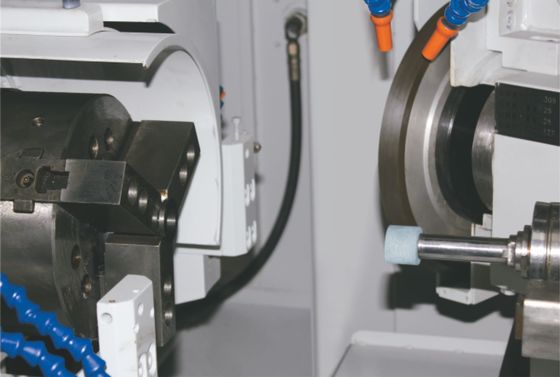

3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि
4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता के लिए विशेष workpiece पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.
6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।
7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
तकनीकी विनिर्देश:
| परियोजना | इकाई | मॉडलःFX32P-60CNC | |
|
|
तालिका का अधिकतम घूर्णन व्यास | मिमी | 320 |
|
के बीच अधिकतम दूरी |
मिमी | 600 | |
| अधिकतम पीसने का व्यास | मिमी | 320 | |
| दो पिरिएटल हृदयों के बीच अधिकतम भार | किलोग्राम | 60 ((उच्च कार्य) /20 (केवल कार्यशील व्यक्ति) | |
| पीसने वाले पहिया का आकार (व्यास × चौड़ाई × एपर्चर) | मिमी | 455×38 ((32-50) ×127 | |
| पीसने वाले पहिया की गति | आरपीएम | 1650 | |
| पीसने वाले पहिया की अधिकतम रैखिक गति | m/s | 40 ((उच्च गति वाले पीसने वाले पहिया 65 तक) | |
| पीसने वाले पहियों का ड्रेसिंग | मिमी | स्वचालित प्रकार | |
|
|
फ़ीड कोण | डिग्री | 90 |
| फ़ीड स्ट्रोक | मिमी | 250 | |
| एक्स अक्ष तेजी से चलती गति | m/min | 6 | |
| न्यूनतम एक्स-अक्ष फ़ीड | मिमी | 0.001 | |
|
सिर का फ्रेम |
धुरी की गति | आरपीएम | 50 से 500 |
| धुरी का रूप | समवर्ती या केन्द्रित | ||
| अंगूठे का विनिर्देश | एमटी-4 | ||
|
पुच्छल सीट |
स्वतः दूरबीन दूरी | मिमी | 40 |
| अंगूठे का विनिर्देश | एमटी-4 | ||
|
काम की मेज |
Z अक्ष तेज गति | m/min | 8 |
| न्यूनतम z-अक्ष फ़ीड | मिमी | 0.001 | |
| अधिकतम यात्रा | मिमी | 550 | |
| घूर्णन का कोण | डिग्री | + 6/-9 | |
|
|
पीस पहिया धुरी मोटर | केडब्ल्यू | 3.75/5.5 |
| एक्स-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | |
| Z-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | |
| हेडफ्रेम स्पिंडल मोटर | केडब्ल्यू | 0.75 | |
| शीतलन पंप मोटर | केडब्ल्यू | 0.75 | |
| चिकनाई तेल मोटर | केडब्ल्यू | 0.25*2 | |
| टेल स्टॉक ऑयल पंप मोटर | केडब्ल्यू | 0.75 | |
|
|
मशीन का शुद्ध भार | किलो | 3300 |
| कुल मशीन वजन | किलो | 3500 | |
| पैकेज का आकार (लंबाई * चौड़ाई * ऊंचाई) | मिमी | 2800*2000*2000 | |
1उच्च परिशुद्धता सतह पीसने की मशीन की मुख्य विशेषताएंः
एमशीन का शरीरः
शरीर और कई प्रमुख घटकों को उच्च ग्रेड कास्ट आयरन एफसी-30 के साथ कास्ट किया जाता है। कृत्रिम रूप से सामान्यीकृत गर्मी उपचार। प्राकृतिक उम्र बढ़ने के उपचार के बाद। घटकों को यास्डा द्वारा संसाधित किया जाता है,मित्सुई सेकी, TOSHIBA, ELB और अन्य विश्व स्तरीय उपकरण। उपकरण के बुनियादी घटकों की उच्च सटीकता सुनिश्चित करने के लिए सटीकता का आकार माइक्रोन स्तर तक पहुंच सकता है।
बीस्वचालित स्नेहन प्रणालीः
स्लाइड, स्क्रू और संयुक्त मंडल को एक स्वचालित स्नेहन प्रणाली द्वारा लगातार स्नेहन किया जाता है, जिससे अधिक सेवा जीवन और समय के साथ इष्टतम सटीकता सुनिश्चित होती है।शीतलन और स्नेहन प्रणाली को शरीर से अलग किया जाता है ताकि कंपन को समाप्त किया जा सके और गर्मी के अपव्यय की सुविधा हो सके।.
सीस्वचालित प्रणालीः
अनुकूलित, अत्यधिक स्वचालित पीसने प्रणाली के साथ वैकल्पिक विकल्पों की एक विस्तृत श्रृंखला, स्वचालित मुआवजा तेल दबाव समानांतर ड्रेसिंग डिवाइस सहित,स्वचालित पीस पहिया संतुलन उपकरण और अधिक.
Dफ़ीड सिस्टम:
पीसने की फीड सिस्टम एक स्वचालित स्नेहन प्रणाली, सटीक पीसने शिकंजा के साथ संयुक्त सटीक फ्लेकिंग के साथ एक Turcite लेपित डबल-वी ट्रैक से बना है,और चिकनी गति के लिए माइक्रो-स्टेपर या सर्वोमोटर मोटर्स, उत्कृष्ट पुनरावृत्ति और लंबी ट्रैक जीवन।
