उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| अक्ष संख्या: | 5 | नियंत्रण प्रणाली: | FANUC 0i-एमडी |
|---|---|---|---|
| शीतलन प्रणाली: | हवा ठंडी करना | कटिंग फीडरेट: | 6000 मिमी/मिनट |
| चालन प्रणाली: | सर्वो मोटर | Max. मैक्स। load भार: | 1500 किलो |
| Max. अधिकतम. Rapid Feedrate रैपिड फीड्रेट: | 15000मिमी/मिनट | पोजिशनिंग सटीकता: | ± 0.005 मिमी |
| उत्पाद का नाम: | गैन्ट्री सीएनसी मशीन | पुनरावर्तनीयता सटीकता: | ± 0.003 मिमी |
| सॉफ्टवेयर: | उकैनकैम V9 | धुरी शक्ति: | 7.5 किलोवाट |
| स्पिंडल स्पीड: | 6000RPM | तालिका का आकार: | 3000 मिमी * 1500 मिमी |
| एक्स/वाई/जेड यात्रा: | 3000मिमी/1500मिमी/500मिमी | ||
| प्रमुखता देना: | सीई गैन्ट्री सीएनसी मशीन,गैन्ट्री सीएनसी मशीन मल्टी फंक्शन,सर्वो मोटर 5 अक्ष गैन्ट्री सीएनसी |
||

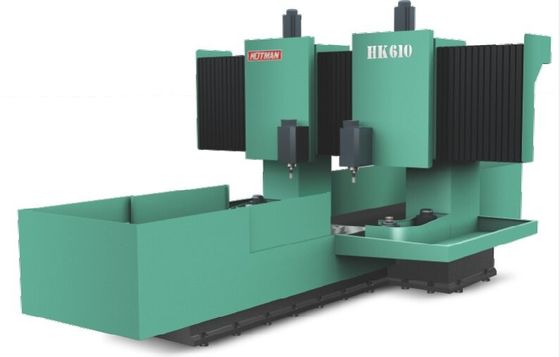

सीएनसी गैन्ट्री ग्राइंडिंग मशीन मल्टी फंक्शन सीएनसी ग्राइंडर सर्वो मोटर डायमंड रोलर HK610 के साथ
तकनीकी विनिर्देश:
| नहीं। | पद | UNIT | मॉडलः HK610 |
| 1 | कार्यक्षेत्र | मिमी | 1000×2000 |
| 2 | अधिकतम पीसने का क्षेत्रफल | मिमी | 1400×2300 |
| 3 | कार्यक्षेत्र का अधिकतम भार | किलो | 5000 |
| 4 | तालिका से धुरी के केंद्र तक की दूरी | मिमी | 250-1250 |
| 5 | कार्यक्षेत्र की गति | m/min | 1-25 |
| 6 | स्वचालित अंतरालगत फ़ीड | मिमी/फीड | 0.1-35 |
| 7 | सामने और पीछे के हैंडव्हील प्रत्येक पैमाने | मिमी | 0.001 |
| 8 | सामने और पीछे के हैंडव्हील का प्रत्येक मोड़ | मिमी | 0.1/1/10 |
| 9 | तेज़ गति | मिमी/मिनट | 3000 |
| 10 | ऊपर और नीचे स्वचालित फ़ीड | मिमी/फीड | 0.001-0.099 |
| 11 | ऊपरी और निचले हैंडव्हील के प्रत्येक पैमाने | मिमी | 0.001 |
| 12 | प्रत्येक तराजू के ऊपर और नीचे हाथ का पहिया | मिमी | 0.20 |
| 13 | तेजी से ऊपर और नीचे की ओर चलना | मिमी/मिनट | 240 |
| 14 | स्पिंडल मोटर | क्वि | 18.5 |
| 15 | पीसने वाले पहिया की गति 50 हर्ट्ज | आरपीएम | 1500 |
| 16 | पीसने वाले पहिया की गति | मिमी | Φ500×50-100×Φ203 |
| 17 | आगे और पीछे की मोटर | केडब्ल्यू | 1.8 |
| 18 | ऊपरी और निचले मोटर | केडब्ल्यू | 1.5 |
| 19 | चिकनाई तेल टैंक मोटर | केडब्ल्यू | आधा |
| 20 | स्नेहन पंप | केडब्ल्यू | चौथाई |
| 21 | शीतलन जल पंप | केडब्ल्यू | चौथाई |
| 22 | शुद्ध भार (अनुमानित) | किलो | 21500 |
| 23 | सकल वजन (करीब) | किलो | 22500 |
| 24 | पैकेज का आकार (L × W × H) | मिमी | 5500×3000×3100 |
उपकरण का वर्णनः
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई की जाती है ताकि लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित हो सके।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
3. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
4.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
यह विशेष रूप से रैखिक गाइड जोड़ी स्लाइडिंग ब्लॉक के परिशुद्धता पीसने के लिए प्रयोग किया जाता है। हीरा रोलर का उपयोग ऊर्ध्वाधर पीसने वाले पहिया को आकार देने और ट्रिम करने के लिए किया जाता है।
