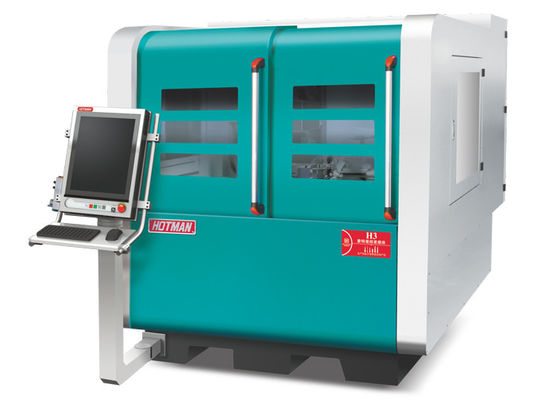

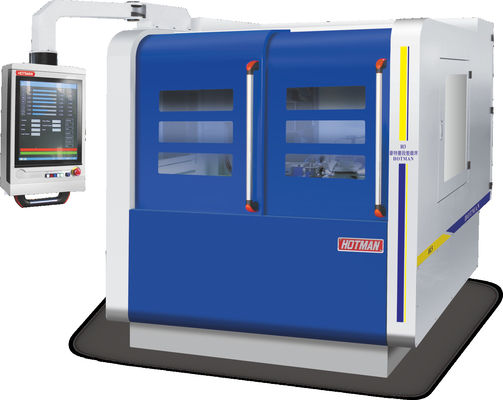

कदम नीचे पीसने मशीन उपकरण पीसनेवाला H3 नियंत्रण प्रणाली स्व विकसित स्थिर

कदम नीचे पीसने मशीन उपकरण पीसने H3

उपकरण का वर्णनः

1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।


2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.

3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि

4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।

5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता के लिए विशेष workpiece पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.


6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।

7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।

तकनीकी विनिर्देश:




H3 नियंत्रण प्रणाली

1. हॉटमैन स्व-विकास नियंत्रण प्रणाली और सॉफ्टवेयरः

उच्च स्तरीय इंटरफ़ेसः
यह ऑपरेटरों को संसाधित किए जा रहे डेटा की सहज निगरानी करने और उनके साथ बातचीत करने की अनुमति देता है, जिससे एक अत्याधुनिक उपयोगकर्ता अनुभव प्रदान होता है।

पूर्ण अनुकूलनः
नवीनतम तकनीक का उपयोग करके, बटन और आइकॉन को स्वतंत्र रूप से स्थानांतरित और विभिन्न उपयोगकर्ताओं की व्यावसायिक जरूरतों को पूरा करने के लिए फिर से व्यवस्थित किया जा सकता है।

समय बचाना:
सॉफ्टवेयर आपको अत्याधुनिक प्रौद्योगिकियां प्रदान करता है जो आईडीई डेवलपर्स और गैर-प्रोग्रामिंग विशेषज्ञों के बीच की खाई को पाटते हैं।

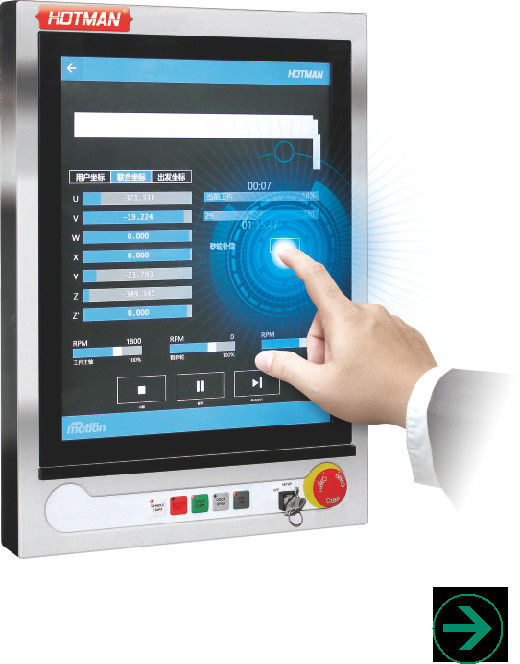

19 इंच डिजिटल एलसीडी डिस्प्लेः
पूर्ण सक्रिय प्रदर्शन क्षेत्र, जलरोधक और तेल प्रतिरोधी के साथ क्षमता बहुविध औद्योगिक टच स्क्रीन।


2. workpiece फ़ाइल खोले जाने के बाद, ऊपर "संपादित करें" बटन पर क्लिक करें, ताकि ऑपरेटर जरूरतों के अनुसार कटर प्रकार को फिर से संपादित कर सके, जैसा कि चित्र में दिखाया गया है,और ऑपरेटर जल्दी से कटर प्रकार और आकार संपादित कर सकते हैं, जैसा कि नीचे दिए गए चित्र में दिखाया गया है। कटर प्रकार के प्रत्येक खंड पर क्लिक करें और धुरी गति पंक्ति का आकार संपादित करें।

3ऑपरेटर एक नया उपकरण आकार भी बना सकता है। एक टी के आकार के चाकू के मामले में, उपकरण आकार इसे बाएं से दाएं जोड़कर बनाया जाता है (जैसा कि ऊपर चित्र में दिखाया गया है),दूर दाईं ओर उपकरण चेहरे के साथ. वांछित चाकू प्रकार के अनुसार, बाईं से दाईं ओर जोड़ने के लिए स्क्रीन के शीर्ष पर चाकू प्रकार पर क्लिक करें, और [X] सबसे दाईं ओर हटाने के बटन है.


4प्रत्येक खंड के आकार और आकार को सेट करने के बाद, आप आसानी से टी-कटर के संपादन को पूरा कर सकते हैं, और प्रत्येक पीसने वाले खंड की धुरी गति और फ़ीड गति सेट कर सकते हैं।
