उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पीसने की सटीकता: | 0.005 मिमी | पीसने वाला सिर: | 2 |
|---|---|---|---|
| ग्राइंडिंग हेड मोटर: | 0.75 किलोवाट | सिर पीसने की गति: | 0-3000 आरपीएम |
| पीसने की सीमा: | 0-100 मिमी | पीसने वाली चक्की: | 150 मिमी |
| नाम: | सीएनसी ग्राइंडर मशीन | शक्ति: | 2.2 किलोवाट |
| संसाधन क्षमता: | 100 पीसी / मिनट | प्रसंस्करण परिशुद्धता: | 0.005 मिमी |
| प्रसंस्करण रेंज: | 0-100 मिमी | गति: | 3000 आरपीएम |
| प्रकार: | पीसने की मशीन | वोल्टेज: | 220V |
| वजन: | 150 किलो | ||
| प्रमुखता देना: | केंद्र रहित सीएनसी ग्राइंडर मशीन,सीएनसी ग्राइंडर मशीन 1350आरपीएम,बहुउद्देश्यीय केंद्रविहीन पीसने की मशीनें |
||

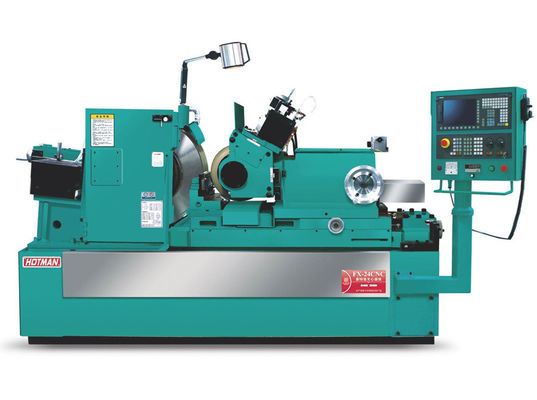

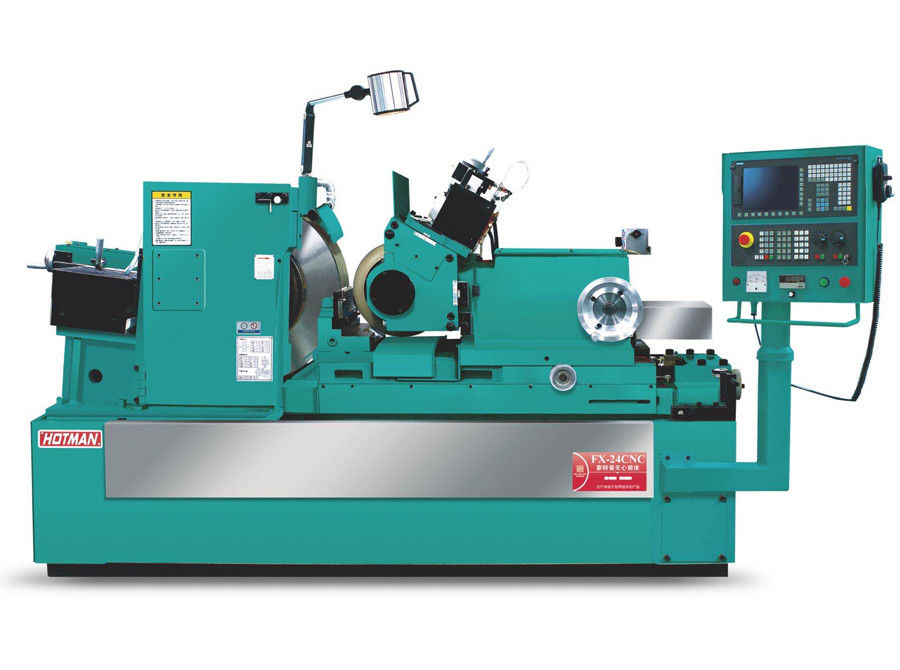

केंद्र रहित पीसने की मशीन FX-24CNC-3
उपकरण का वर्णनः
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि
4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।
5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.
6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।
7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
तकनीकी पैरामीटरः
| परियोजना | इकाई | मॉडलःFX-24CNC-3 |
|
मानक मॉडलों की प्रसंस्करण सीमा (व्यास) |
मिमी | Φ 1-80 |
|
पीसने वाले पहिया का आकार (OD * W * OD) |
मिमी | Φ610*(205-400) *Φ304.8 |
|
पहिया का आकार समायोजित करना (OD * W * OD) |
मिमी | Φ330*(205-400) * Φ203.2 |
| पीसने वाले पहिया की गति | आरपीएम | 1350 |
| पहिया गति को समायोजित करना | आरपीएम | 0-250 |
|
चक्की मोटर को चलाती है |
केडब्ल्यू | 30 |
|
घुड़सवार सर्वो मोटर समायोजन |
केडब्ल्यू | 3 |
| फ़ीड सर्वो मोटर | केडब्ल्यू | 3.75 |
|
रेत की मरम्मत के लिए सर्वो मोटर |
केडब्ल्यू | 1.5KW/0.8KW |
|
हाइड्रोलिक पंप मोटर को चलाता है |
केडब्ल्यू | 0.75 |
|
शीतलन पंप मोटर को चलाता है |
केडब्ल्यू | 0.75 |
|
घुड़सवारी को समायोजित करने वाला हाथ का घुड़सवारी |
मिमी | 3.5/ आरपीएम 0.05/ स्केल |
|
समायोज्य पहिया बारीक समायोज्य हाथ पहिया |
मिमी | 0.1/RPM 0.001/SCALE |
|
काम की मेज का खिला हाथ का पहिया |
मिमी | सर्वो फ़ीड न्यूनतम सेट वजन 0.0005mm है |
|
काम की मेज सूक्ष्म समायोज्य हाथ पहिया |
मिमी | 0.2/ मोड़ 0.001/ स्केल |
| फ़ीड हैंड व्हील को ट्रिम करें | मिमी | 2 मिमी/ मोड़ 0.01 मिमी/ स्केल |
| पहिया झुकाव कोण समायोजित करें | डिग्री | +5°−3° |
|
रोटेशन कोण समायोजित करें |
डिग्री | ±5° |
|
मशीन का आकार (लंबाई * चौड़ाई * ऊंचाई) |
मिमी | 3200×2710×3100 |
| यांत्रिक भार | किलो | 6500 |
| पैकिंग का वजन | किलो | 7000 |
